Modul fotovoltaik menghabiskan puluhan tahun terpapar sinar matahari, fluktuasi suhu, kelembapan, dan kontaminan lingkungan. Di antara faktor-faktor ini, radiasi ultraviolet merupakan salah satu penyebab utama degradasi material jangka panjang. Enkapsulan dapat menguning, lembaran belakang (backsheet) dapat retak, dan kinerja isolasi dapat menurun secara bertahap setelah bertahun-tahun terpapar UV.
Untuk mengevaluasi risiko ini sebelum produk digunakan, IEC 61215 mencakup prosedur prapengkondisian UV khusus yang dikenal sebagai MQT 10. Pengujian ini memaparkan modul fotovoltaik pada dosis ultraviolet yang terkontrol dalam kondisi suhu yang ditentukan, membantu produsen mengidentifikasi potensi kelemahan sebelum uji siklus termal, kelembapan-beku, dan pengujian kualifikasi lainnya dilakukan.
Sebuahruang uji iklim suryamenyediakan iradiasi UV terkontrol, stabilitas suhu, dan pemantauan dosis yang diperlukan untuk melakukan pengujian ini secara akurat dan berulang.
IEC 61215 adalah standar kualifikasi yang diakui secara internasional untuk modul fotovoltaik terestrial. Dalam standar ini, MQT 10 berfungsi sebagai uji prapengkondisian UV, yang dirancang untuk mensimulasikan efek paparan ultraviolet jangka panjang pada material modul.
Tidak seperti inspeksi visual yang dilakukan selama produksi, prapengkondisian UV berfokus pada mekanisme degradasi yang mungkin baru muncul setelah penggunaan di luar ruangan yang lama. Pengujian ini mengevaluasi bagaimana material berbasis polimer merespons akumulasi energi UV sebelum tekanan lingkungan tambahan diterapkan.
Mengidentifikasi material yang peka UV sebelum penerapan di lapangan
Mengungkap potensi perubahan warna dan degradasi enkapsulan
Mendeteksi kelemahan pada lembaran belakang dan segel tepi
Meningkatkan prediksi keandalan jangka panjang
Mendukung program sertifikasi IEC 61215
Bagi produsen PV, pengujian ini bertindak sebagai alat penyaringan awal yang membantu mencegah kegagalan lapangan yang mahal dan klaim garansi.
Standar ini tidak hanya menentukan durasi paparan. Sebaliknya, standar ini menetapkan kombinasi panjang gelombang UV, energi yang terakumulasi, suhu, dan distribusi iradiansi untuk memastikan hasil yang dapat diulang di berbagai laboratorium.
Parameter |
Persyaratan |
Tujuan |
Rentang Panjang Gelombang UV |
280–400 nm |
Mensimulasikan paparan UV surya |
Dosis UV Total |
15 kWh/m² |
Mempercepat penuaan material |
Porsi UVB |
3%–10% |
Mengontrol efek UV energi tinggi |
Suhu Modul |
60°C ±5°C |
Memastikan kondisi termal yang konsisten |
Keseragaman Iradiansi |
±15% |
Mengurangi variasi pengujian |
Dosis UV yang terakumulasi merupakan salah satu parameter paling kritis dalam MQT 10. Daripada menentukan waktu paparan tetap, standar ini mensyaratkan total masukan energi UV sebesar 15 kWh/m².
Pendekatan ini memastikan bahwa setiap modul menerima dosis radiasi yang sama terlepas dari penuaan lampu, konfigurasi ruang, atau kondisi pengoperasian. Hasilnya, hasil pengujian dari berbagai laboratorium tetap dapat dibandingkan dan dapat dipertahankan secara teknis.
Radiasi UV saja tidak menentukan penuaan material. Suhu yang lebih tinggi mempercepat reaksi kimia dalam polimer dan dapat secara signifikan mempengaruhi laju degradasi.
Oleh karena itu, IEC 61215 mensyaratkan suhu modul dipertahankan pada 60°C ±5°C selama periode paparan. Pengujian yang andal dengan demikian memerlukan pemantauan suhu modul secara langsung, bukan hanya kontrol suhu udara sederhana.
Meskipun ruang penuaan UV konvensional cocok untuk spesimen kecil seperti pelapis, plastik, dan material karet, modul fotovoltaik menghadirkan tantangan pengujian yang unik.
Panel surya modern dapat melebihi panjang dua meter dan mengandung beberapa lapisan material yang harus dipapar secara seragam. Distribusi UV yang tidak merata atau kontrol suhu yang buruk dapat menghasilkan hasil yang menyesatkan.
Fitur |
Ruang Iklim Surya |
Ruang UV Umum |
Pengujian Modul PV Ukuran Penuh |
✓ |
✗ |
Akumulasi Dosis UV |
✓ |
Terbatas |
Pemantauan Suhu Modul |
✓ |
Terbatas |
Kontrol Keseragaman Iradiansi |
✓ |
Terbatas |
| Kepatuhan IEC 61215 | ✓ |
✗ |
|
|
|
Selain menyediakan paparan UV yang seragam, ruang iklim surya terus memantau iradiansi, menghitung dosis yang terakumulasi, dan merekam data pengujian yang diperlukan untuk program kualifikasi dan sertifikasi.
Proses pengujian dimulai dengan inspeksi menyeluruh terhadap modul fotovoltaik. Cacat yang ada, kondisi permukaan, dan karakteristik material didokumentasikan sebelum paparan dimulai.
Setelah dipasang di dalam ruang, modul dipaparkan pada radiasi UVA dan UVB yang terkontrol. Output lampu terus dipantau untuk mempertahankan tingkat iradiansi dan spektrum UV yang diperlukan selama pengujian.
Ruang menjaga suhu modul pada 60°C ±5°C menggunakan sistem kontrol loop tertutup. Sistem canggih juga dapat memantau suhu panel hitam untuk lebih mewakili kondisi permukaan sebenarnya.
Sensor UV yang dikalibrasi secara terus menerus menghitung dosis UV kumulatif. Semua parameter yang relevan—termasuk iradiansi, suhu, durasi paparan, dan energi yang terakumulasi—direkam secara otomatis untuk ketertelusuran.
Setelah dosis UV target tercapai, modul menjalani inspeksi visual dan elektrikal. Setiap tanda perubahan warna, keretakan, delaminasi, atau penurunan isolasi didokumentasikan sebelum pengujian kualifikasi lebih lanjut dilakukan.
Salah satu aspek paling berharga dari prapengkondisian UV adalah kemampuannya untuk mengekspos kelemahan material jauh sebelum menjadi kegagalan lapangan.
Radiasi ultraviolet dapat mengubah struktur kimia enkapsulan, mengurangi transmisi cahaya dan menurunkan efisiensi modul.
Degradasi lembaran belakang mungkin awalnya tampak kosmetik, tetapi seiring waktu dapat mengganggu kinerja isolasi dan meningkatkan risiko masuknya kelembapan.
Hilangnya daya rekat antara lapisan modul dapat menciptakan jalur bagi penetrasi kelembapan dan mempercepat mekanisme degradasi tambahan.
Perubahan sifat polimer dapat meningkatkan arus bocor dan mengurangi kekuatan dielektrik, yang berpotensi mempengaruhi keamanan dan keandalan jangka panjang.
Penuaan material pada akhirnya dapat mempengaruhi kinerja optik dan efisiensi konversi energi, yang mengakibatkan kehilangan daya yang terukur.
Ruang iklim surya yang digunakan untuk pengujian kualifikasi fotovoltaik IEC 61215 bukanlah perangkat paparan UV sederhana. Mereka adalah sistem presisi yang dirancang untuk mereproduksi efek radiasi matahari jangka panjang sambil mempertahankan kontrol ketat atas suhu, stabilitas iradiansi, dan komposisi spektral UV.
Untuk mencapai hasil sertifikasi modul PV yang andal, sistem pengujian harus memastikanpaparan seragam, output spektrum yang stabil, dan kontrol dosis yang dapat ditelusuri sepanjang siklus pengujian durasi panjang.

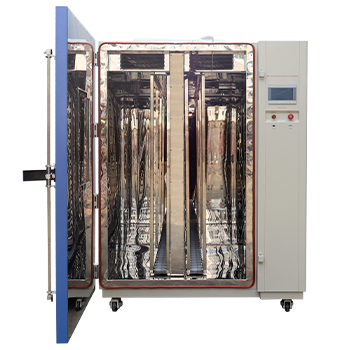

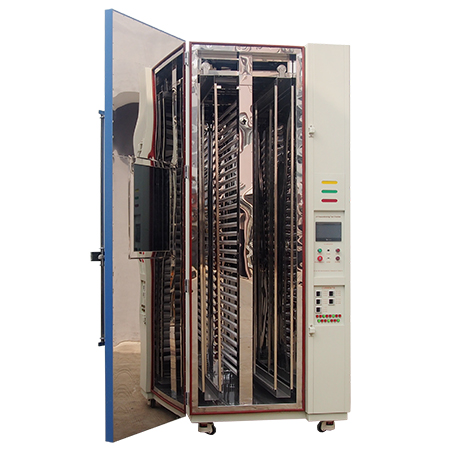

Name |
Ruang Uji Iklim Surya |
|
Model |
UVP-02 |
|
Dimensi Internal (mm) |
1450*745*2500 P*L*T |
|
Dimensi Keseluruhan (mm) |
1875*1210*2800 P*L*T |
|
Ukuran Pemegang Spesimen (mm) |
1400*2400 L*T |
|
Sumber Iradiasi |
Lampu UVA fluoresen (20 buah) dan lampu UVB (10 buah) |
|
Rentang Suhu |
Suhu Sekitar ～ 90 ℃ ±2℃ |
|
Suhu Panel Hitam (BPT) |
35 ～ 80 ℃ |
|
Lebar Pita |
UVC: (< 0,1%) UVB: (3% hingga 10% dari total UV) UVA: (90% hingga 97% dari total UV) |
|
Kontrol Iradiansi |
●Panjang gelombang 280 nm - 320 nm: 7,5 kWh/m2 ●Panjang gelombang 320 nm - 400 nm: 15 kWh/m2 ●Iradiansi Maksimum dalam rentang UV: < 250 W/m2 |
|
Pengontrol |
Pengontrol layar sentuh LCD berwarna yang dapat diprogram |
|
Material Eksterior |
Pelat baja dengan lapisan pelindung |
|
Material Interior |
Baja tahan karat SUS304 |
|
Isolasi Termal |
Busa poliuretan dan kapas isolasi |
|
Catu Daya |
AC380V 50Hz 3 Fase |

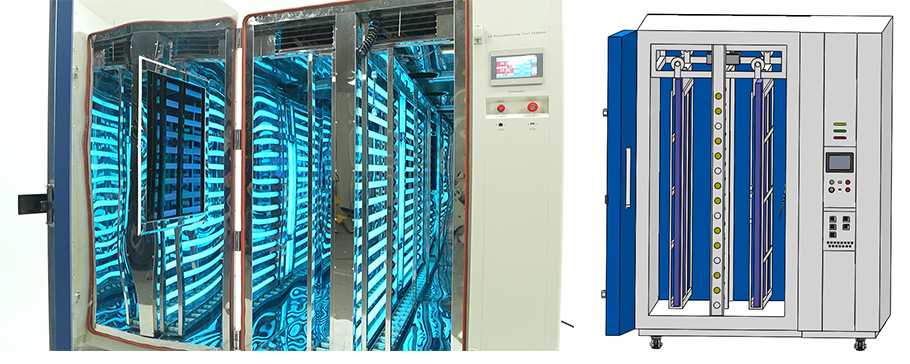

Modul fotovoltaik yang digunakan dalam pengujian IEC 61215 berukuran besar, yang menjadikan paparan UV seragam sebagai tantangan kritis.

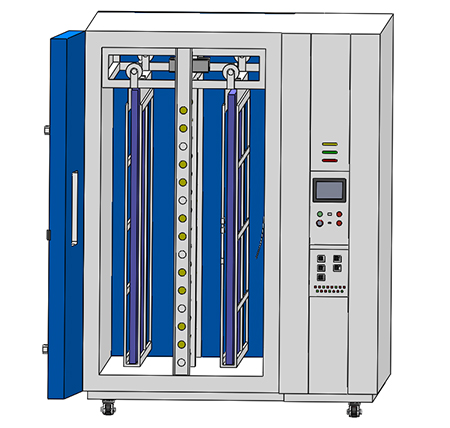

Ruang uji iklim surya LIB direkayasa dengan sebuahstruktur pemasangan vertikal dan jarak lampu-ke-sampel yang dioptimalkan, memastikan iradiasi yang konsisten di seluruh permukaan modul.
Beberapa modul PV dapat diuji secara bersamaan dalam kondisi paparan yang identik, meningkatkan throughput laboratorium tanpa mengorbankan akurasi.
IEC 61215 MQT 10 mensyaratkan paparan UV dalamrentang panjang gelombang 280–400 nm, termasuk kandungan UVB yang terkendali.
Untuk memenuhi persyaratan ini, sistem LIB menggunakan kombinasi darisusunan lampu fluoresen UVA dan UVB khusus, bukan sumber pita lebar tunggal.
Konfigurasi ini memastikan:
Distribusi spektral yang stabil selama siklus pengujian panjang
Kontribusi UVB yang terkendali sesuai standar
Penyimpangan output iradiansi yang berkurang seiring waktu
Pemantauan berkelanjutan menjaga stabilitas paparan sepanjang durasi pengujian.
Hasil degradasi UV sangat sensitif tidak hanya terhadap radiasi, tetapi juga terhadap kondisi suhu selama paparan.

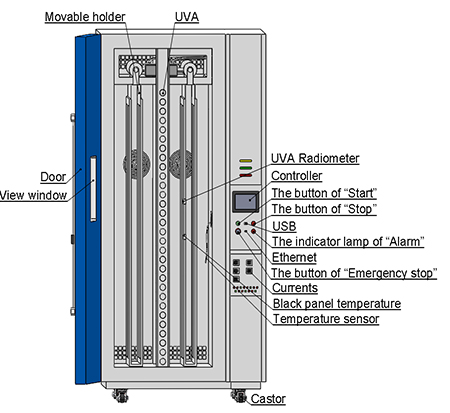

Ruang LIB mengintegrasikan:
Kontrol iradiansi waktu nyata
Pemantauan suhu modul dan panel hitam
Perhitungan akumulasi dosis UV otomatis
Pencatatan data untuk ketertelusuran sertifikasi
Semua parameter kunci direkam secara terus menerus untuk memastikan hasil pengujian yang dapat diulang dan diaudit.
Laboratorium pengujian PV membutuhkan lebih dari sekadar simulasi lingkungan—mereka membutuhkandata yang dapat ditelusuri, dapat diulang, dan siap laporan.
Ruang uji iklim surya LIB mengintegrasikan sistem kontrol yang dapat diprogram yang memungkinkan pengguna untuk:
Mengatur urutan pengujian standar
Memantau kondisi paparan waktu nyata
Mengekspor laporan pengujian lengkap untuk dokumentasi IEC 61215
Ini secara signifikan mengurangi kesalahan operasi manual dan meningkatkan efisiensi sertifikasi.
Setiap proyek pengujian fotovoltaik memiliki persyaratan unik, termasuk ukuran modul, tata letak laboratorium, dan alur kerja pengujian.
LIB industry menyediakan tidak hanya peralatan, tetapi juga dukungan siklus hidup penuh:
Layanan LIB |
Rincian |
Garansi |
3 Tahun |
Dukungan Teknis |
Seumur Hidup |
Instalasi |
Tersedia |
Pelatihan |
Termasuk |
Desain Kustom |
Didukung |
Jaringan Layanan Global |
Tersedia |
IEC 61215 MQT 10 adalah uji kualifikasi penting yang mengevaluasi ketahanan modul fotovoltaik terhadap radiasi ultraviolet sebelum mereka menjalani pengujian tekanan lingkungan tambahan. Implementasi yang berhasil memerlukan kontrol akurat panjang gelombang UV, dosis terakumulasi, suhu modul, dan keseragaman iradiansi.
Ruang uji iklim surya khusus memastikan persyaratan ini terpenuhi sambil menyediakan ketertelusuran dan keterulangan yang diperlukan untuk program kualifikasi PV modern. Bagi produsen yang mencari solusi pengujian yang andal dan sesuai standar, LIB Industry menawarkan ruang iklim surya standar dan yang disesuaikan yang dirancang khusus untuk aplikasi fotovoltaik.
Butuh ukuran khusus untuk modul PV Anda? Hubungi teknisi LIB hari ini untuk penawaran gratis.
IEC 61215 MQT 10 mengevaluasi efek radiasi ultraviolet pada modul fotovoltaik sebelum pengujian tekanan lingkungan tambahan dilakukan.
Pengujian ini mensyaratkan paparan UV dari 280–400 nm, dosis total 15 kWh/m², kandungan UVB antara 3% dan 10%, dan suhu modul 60°C ±5°C.
Iradiansi seragam memastikan semua area modul menerima dosis UV yang sama, meningkatkan akurasi dan keterulangan pengujian.
Ya. LIB menyediakan dimensi ruang yang disesuaikan, perlengkapan sampel, sistem UV, dan fungsi kontrol untuk berbagai persyaratan pengujian fotovoltaik.
LIB menawarkan instalasi, komisioning, pelatihan, dukungan teknis seumur hidup, dan garansi 3 tahun untuk semua ruang uji iklim surya.
