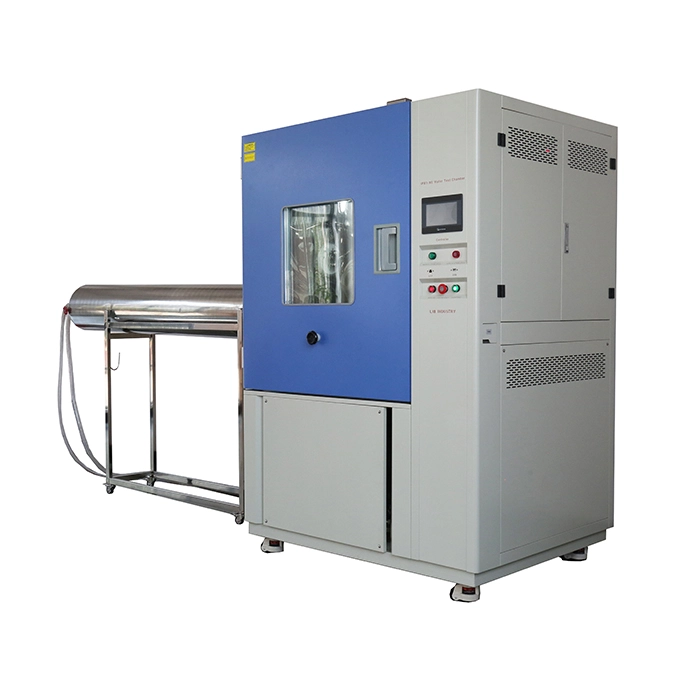

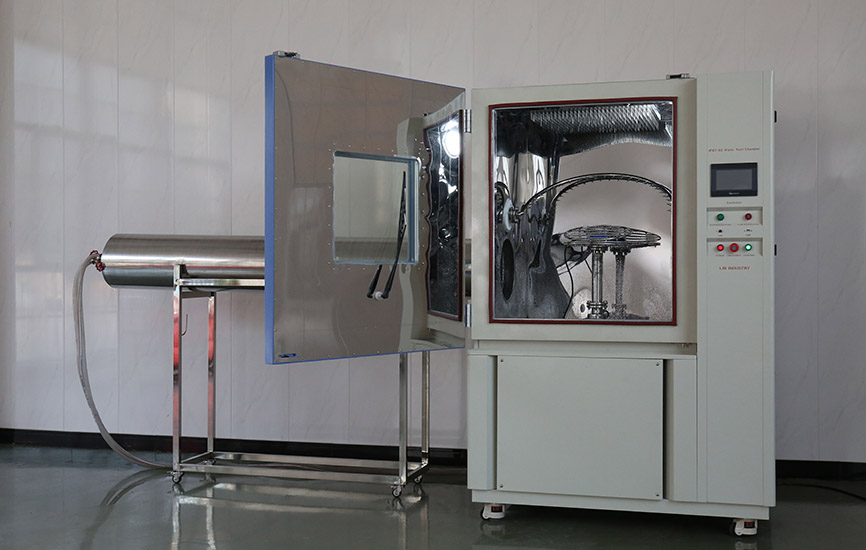

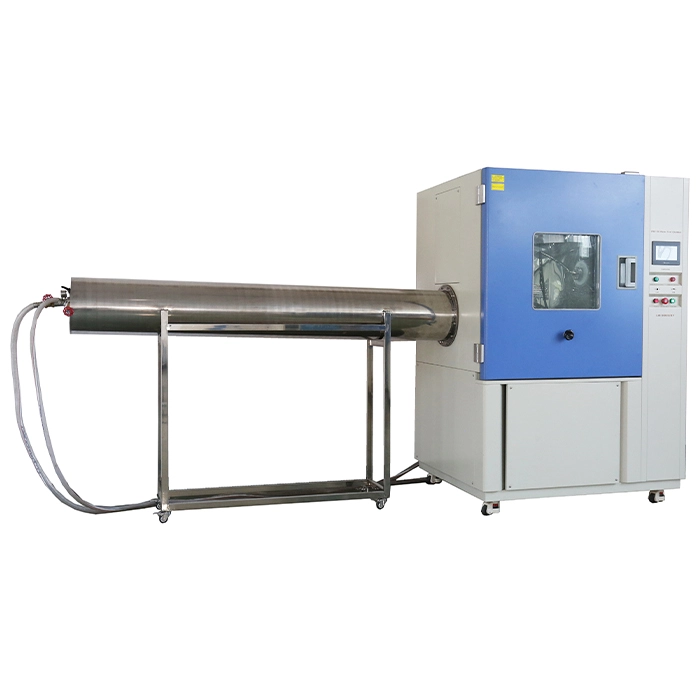

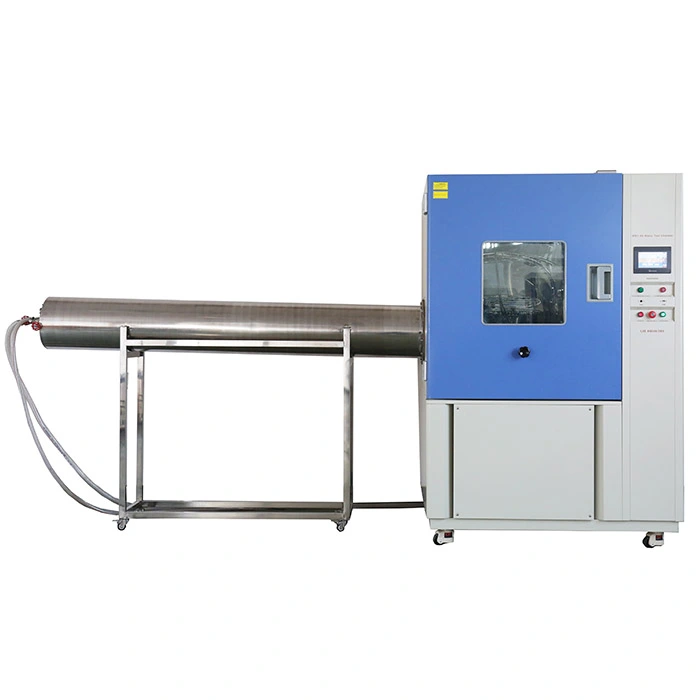

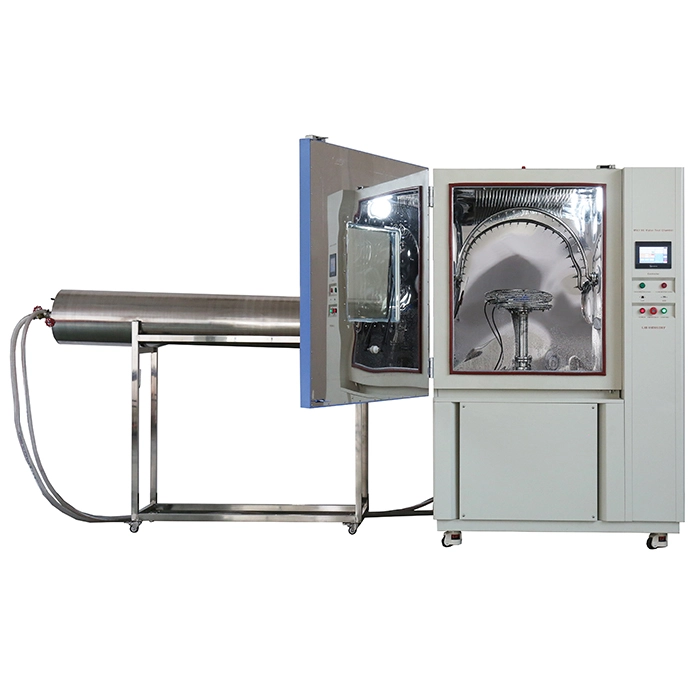

Alat uji IP air

Name: Alat uji IP air
Brand: Xi'an LIB Environmental Simulation Industry

Alat uji ip air mengevaluasi kemampuan tahan air produk dalam lingkungan air yang berbeda sesuai IEC 60529, untuk memastikan bahwa komponen elektronik internal dan komponen mekanis tidak dipengaruhi oleh air dan bekerja secara normal.

Perangkat uji ip air LIB termasuk IPX1 X2 X3 X4 X5 X6, perangkat eksperimental untuk mencapai 6 tingkat pengujian tahan air. LIB juga menyediakan peralatan eksperimental denganIPX7 IPX8,IPX9KPeringkat tahan air.

Model: RD-800C, RD-1200C

Standar: GJB 150.8-86, ISO 20653, IEC 60529, IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, UL 50E, UL 1598, UL 153, UL1573, UL 60950-1

Fitur dan manfaat alat uji IP air

1. Tingkat yang berbeda dari IPX1 ke IPX6 lingkungan uji tahan air dapat disimulasikan, termasuk tetes vertikal, tetes miring 15 °, tetes, cipratan, semprotan, dan semprotan kuat.

2. Parameter seperti jumlah tetesan air dalam uji tetes, sudut dan kecepatan uji tabung berosilasi, dan aliran air dalam uji semprotan dapat disesuaikan secara akurat sesuai dengan standar dan kebutuhan uji yang berbeda.

3. Alat uji ip Air terdiri dari nampan tetes, perangkat berosilasi, perangkat jetting air, meja putar, sistem kontrol, dll., yang dapat dengan mudah memasang dan memperbaiki sampel yang telah diuji untuk memastikan posisi stabil sampel.

4. Jendela observasi area luas memungkinkan operator secara langsung meneliti status sampel selama pengujian, dan juga dapat mengintegrasikan sistem pemantauan.

Spesifikasi alat uji IP air

Model	RD-800C	RD-1200C
Dimensi Internal (mm)	900950950	130013501370
Dimensi keseluruhan (mm)	118014201920 (tidak termasuk tabung baja tahan karat)	154018202200 (tidak termasuk tabung baja tahan karat)
Volume berguna (L)	810	2400
Ukuran nampan tetes	600*600	1000*1000
Radius tabung berosilasi	400mm	600mm
Tabung Jetting air	2400mm	2300mm
Diameter lubang penyemprot	Φ0,4mm
Penjarak lubang	50mm
Sudut osilasi tabung osilasi	0 ~ ± 180 ° (dapat disesuaikan)
Nosel Jet	IPX5: Dia6.3mm, IPX6: Dia12.5mm
Jarak Jet	2.5-3meter
Kecepatan rotasi dapat diputar	1r/menit (kecepatan dapat disesuaikan)
Pengontrol	Pengontrol layar sentuh LCD warna dapat diprogram, koneksi Ethernet, port USB
Sistem suplai air	Tangki air, pompa booster, pasokan air otomatis, sistem pemurnian air
Perangkat keamanan	Perlindungan kelebihan suhu; Perlindungan kelebihan arus; Perlindungan kekurangan air; Perlindungan kebocoran bumi; Perlindungan urutan fase
Bahan eksterior	Pelat baja dengan lapisan pelindung
Bahan Interior	SUS304 stainless steel
Jendela observasi	Kaca Isolasi lapisan ganda dengan wiper

Konfigurasi alat uji IP air

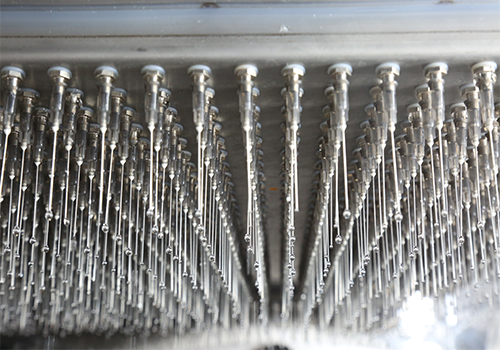

1. Baki tetesan air IPX1X2

Terbuat dari pelat baja tahan karat SUS304, bagian bawah diatur dengan lubang tetes, dan gargoyle khusus dipasang di lubang, dengan diameter bagian dalam 0.4mm.

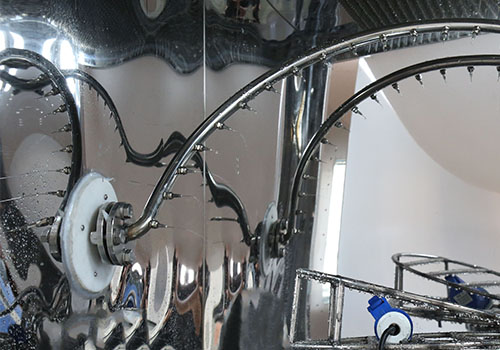

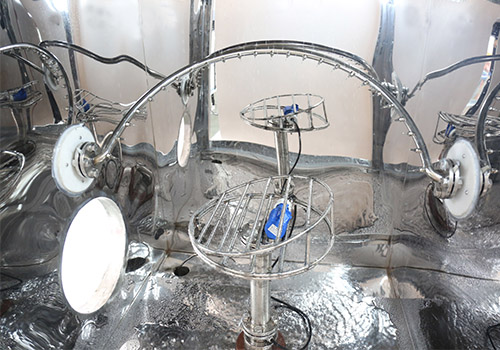

2. Tabung osilasi IPX3X4

Tabung osilasi didistribusikan dengan lubang semprot, jarak lubang 50mm, dan diameter lubang semprot adalah 0.4mm. Motor penggerak mendorong tabung berosilasi untuk melakukan osilasi bolak-balik, dan sudut berosilasi tabung berosilasi adalah ± 180 ° untuk simulasi percikan air dan penyemprotan di berbagai arah.

Diameter tabung berosilasi adalah 400mm, 600mm, diameter tabung berosilasi dapat disesuaikan.

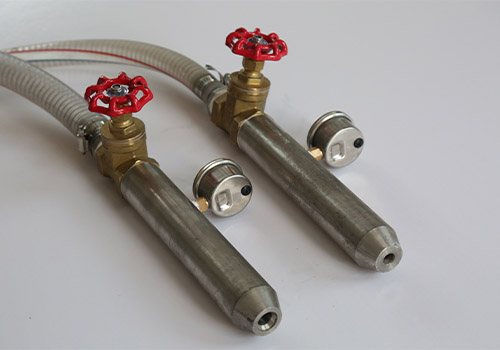

3. Nosel semprot IPX5X6

Ada dua nozel dipasang pada pipa semprot untuk IPX5, uji IPX6 masing-masing, diameter lubang semprot adalah 6.3mm dan 12.5mm, dan intensitas semprotan dapat disesuaikan dalam kisaran 12, 5-100L/menit.
