Fitur Utama dari IEC 61215 MQT10 UV Preconditioning Test Chamber
Kepatuhan Standar yang Ketat— Sepenuhnya memenuhi persyaratan uji prakondisi UV dari IEC 61215-2 (MQT 10), IEC 61730, dan IEC 61646.
Kontrol Spektrum yang Tepat— Menghasilkan rasio UVA/UVB/UVC yang stabil (UVC < 0.1%, UVB 3%–10%, UVA 90%–97%) untuk mencapai dosis kumulatif target 15 kWh/m² (320–400 nm) dan 7,5 kWh/m² (280–320 nm).
Regulasi Suhu Lanjutan— Mempertahankan suhu ruang dari ambien hingga 90°C ±2°C dan Suhu Panel Hitam (BPT) 35–80°C, dengan umpan balik sensor otomatis terus-menerus.
Kapasitas Besar & Dimensi Kustom— Dudukan spesimen standar menampung 1400 × 2400 mm (L×T), menahan 2/4/6+ modul per siklus; tersedia rak yang dirancang khusus untuk panel tidak beraturan atau berukuran besar.
Pemantauan Intensitas UV Secara Online— Sistem radiometer terintegrasi terus menerus mengukur intensitas UV dan secara otomatis menghitung dosis paparan kumulatif, dengan iradiansi UV maksimum dibatasi < 250 W/m².
Desain Paparan UV Cakupan Penuh— Tata letak lampu dan posisi spesimen dirancang untuk menghilangkan bayangan dan kekurangan paparan di tepi, memastikan setiap modul menerima iradiansi seragam di seluruh permukaannya.
Mengapa Prakondisi UV Sangat Penting untuk Modul PV
Menurut IEC 61215 MQT 10, modul PV harus menjalani paparan UV total minimum 15 kWh/m² sebelum memasuki pengujian siklus termal (MQT 11) atau pengujian kelembaban-beku (MQT 12). Proses ini mengidentifikasi material polimer yang rentan — seperti penguningan backsheet, delaminasi, atau perubahan warna EVA — yang jika tidak dapat menyebabkan kegagalan di lapangan pada pembangkit listrik tenaga surya setelah bertahun-tahun terpapar di luar ruangan.
Spesifikasi Teknis IEC 61215 MQT10 UV Preconditioning Test Chamber
Parameter |
Spesifikasi |
Name |
UV Preconditioning Chamber |
Model |
UVP-02 |
Standar yang Berlaku |
IEC 61215-2:2021 MQT 10, IEC 61730, IEC 61646 |
Dimensi Internal (P×L×T) |
1450 × 745 × 2500 mm |
Dimensi Keseluruhan (P×L×T) |
1875 × 1210 × 2800 mm |
Ukuran Dudukan Spesimen (L×T) |
1400 × 2400 mm |
Kapasitas Spesimen |
2 / 4 / 6 / ... buah |
Sumber Iradiasi |
Lampu UVA fluoresen (20 buah) dan lampu UVB (10 buah) |
Rentang Suhu |
Ambien ～ 90°C ±2°C |
Suhu Panel Hitam (BPT) |
35 ～ 80°C |
Lebar Pita |
UVC: < 0,1% |
Kontrol Iradiansi |
280–320 nm: 7,5 kWh/m² |
Pengontrol |
Pengontrol layar sentuh LCD berwarna yang dapat diprogram |
Material Eksterior |
Pelat baja dengan lapisan pelindung |
Material Interior |
Baja tahan karat SUS304 |
Isolasi Termal |
Busa poliuretan dan kapas isolasi |
Catu Daya |
AC380V, 50Hz, 3-Fase |
Detail IEC 61215 MQT10 UV Preconditioning Test Chamber
|
Susunan Lampu UV
20 lampu UVA fluoresen + 10 lampu UVB menghasilkan spektrum yang stabil dan seragam (UVA 90–97%, UVB 3–10%, UVC < 0,1%) dengan iradiansi UV maksimum terkendali di bawah 250 W/m², secara tepat memenuhi persyaratan dosis IEC 61215 MQT10 untuk pengujian degradasi yang dapat diulang.
|
Pengontrol Layar Sentuh yang Dapat Diprogram
Antarmuka sentuh LCD berwarna memungkinkan pemrograman multi-segmen dosis UV, suhu ruang, dan Suhu Panel Hitam (35–80°C), dengan pemantauan waktu nyata, pencatatan data, dan perhitungan dosis otomatis untuk siklus pengujian durasi panjang tanpa pengawasan.
|
|
Interior Baja Tahan Karat SUS304
Lapisan dalam ruang menggunakan baja tahan karat SUS304 yang tahan korosi, dipadukan dengan eksterior pelat baja berlapis, untuk menahan paparan UV dan panas intensitas tinggi secara terus-menerus — mengurangi perawatan jangka panjang dan memperpanjang umur peralatan.
|
Sistem Isolasi & Perlindungan Keamanan
Busa poliuretan dan kapas isolasi menjaga suhu ruang stabil hingga 90°C ±2°C, sementara proteksi suhu berlebih bawaan dan kunci pintu radiasi UV melindungi operator dan spesimen sepanjang siklus pengujian.
|
IEC 61215 MQT10 UV Preconditioning Test Chamber — Dirancang Kustom untuk Modul PV Anda
Modul PV sangat bervariasi dalam format — persegi panjang standar, skala utilitas besar, BIPV, fleksibel/lengkung, dan bentuk tidak beraturan. Ruang yang cocok untuk semua seringkali menyebabkan paparan UV tidak merata, bayangan tepi, dan dosis yang tidak dapat diandalkan — mengorbankan validitas uji IEC 61215.
Dimensi Ruang Kustom— Berukuran untuk menyesuaikan tapak modul terbesar Anda, dari kupon laboratorium hingga panel ukuran penuh.

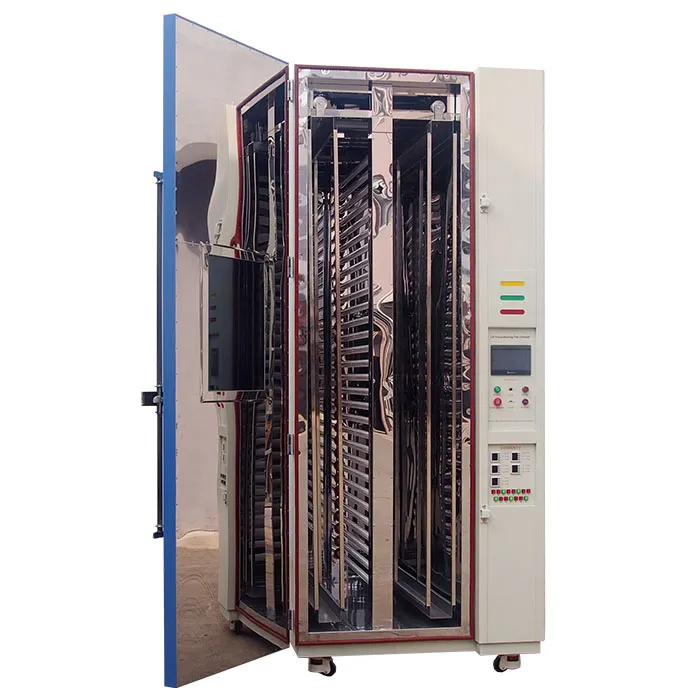

Rak yang Dapat Disesuaikan, Modular— Dudukan multi-tingkat atau dengan sudut kemiringan menahan modul persegi panjang, trapesium, lengkung, atau tidak beraturan dengan aman.
Tata Letak Lampu yang Dioptimalkan— Jarak UVA/UVB dihitung ulang per konfigurasi untuk iradiansi seragam di seluruh permukaan, termasuk tepi dan sudut — tanpa bayangan atau titik panas.
Penempatan Radiometer Multi-Titik— Titik sensor tambahan untuk tata letak yang lebih besar atau tidak beraturan, memverifikasi cakupan dosis penuh di setiap zona.
Konfigurasi Pengujian Batch— Rak dirancang untuk menguji beberapa panel (2/4/6+) secara bersamaan dengan dosis dan suhu yang konsisten.
Insinyur kami bekerja berdasarkan gambar atau dimensi modul Anda untuk merancang ruang yang memastikan paparan UV seragam di seluruh permukaan — membantu Anda menghindari pengujian ulang dan memberikan hasil yang dapat diandalkan dalam pemeriksaan sertifikasi.
Jaringan Garansi & Layanan Global Dari LIB Industry
Setiap ruang UVP-02 didukung oleh jaringan dukungan yang dibangun untuk keandalan jangka panjang, bukan hanya penjualan satu kali:
Garansi 3 Tahun— Cakupan penuh pada komponen inti untuk ketenangan pikiran sepenuhnya.
Dukungan Teknis Seumur Hidup— Kalibrasi berkelanjutan, pemecahan masalah, dan dukungan aplikasi selama masa pakai peralatan Anda.
4 Pusat Layanan Global— Pusat layanan regional memungkinkan respons cepat dan waktu henti yang berkurang, di mana pun lab Anda berada.
29 Agen Resmi di Seluruh Dunia— Jaringan distributor global memastikan dukungan bahasa lokal, ketersediaan suku cadang, dan layanan di tempat di seluruh pasar pengujian surya utama.
Pertanyaan yang Sering Diajukan
P: Berapa total dosis UV yang diperlukan dalam IEC 61215 MQT10?
J: Ruang ini memberikan 15 kWh/m² pada 320–400 nm (UVA) dan 7,5 kWh/m² pada 280–320 nm (UVB), dengan UVB menyumbang 3%–10% dari total UV, dipertahankan pada Suhu Panel Hitam 35–80°C.
P: Dapatkah ruang ini disesuaikan untuk modul PV non-standar atau berukuran besar?
J: Ya. Dimensi ruang, rak spesimen, dan tata letak susunan lampu semuanya dapat dirancang khusus berdasarkan bentuk dan ukuran modul Anda untuk memastikan cakupan UV yang lengkap dan seragam — hubungi tim teknik kami dengan spesifikasi modul Anda untuk proposal yang disesuaikan.
P: Garansi dan dukungan purna jual apa yang disertakan dengan ruang ini?
J: Setiap unit dilengkapi garansi 3 tahun dan dukungan teknis seumur hidup, didukung oleh 4 pusat layanan global dan jaringan 29 agen resmi di seluruh dunia untuk respons lokal yang cepat.
