Standar IEC 60068-2-2 & MIL-STD-810H
Pesawat Udara Tanpa Awak (UAV) dan drone komersial beroperasi dalam rangka udara serat karbon atau plastik yang ringkas dan tertutup dengan aliran udara alami terbatas. Selama pengoperasian, panas internal dari motor brushless berarus tinggi, baterai litium-polimer, unit pemrosesan pusat, dan tahap daya Electronic Speed Controller (ESC) frekuensi tinggi meningkat dengan cepat. Di lingkungan sekitar yang panas atau paparan sinar matahari langsung, suhu internal rangka udara dapat dengan mudah melebihi 70°C hingga 85°C.
Di bawah tekanan termal yang parah, elektronik drone menunjukkan mode kegagalan yang jelas: pengontrol penerbangan mengalami penyimpangan bias sensor IMU dan reset prosesor; ESC mengalami shutdown termal MOSFET atau ketidakseimbangan arus fasa; dan gimbal kamera mengalami noise sensor gambar, defokus lensa, dan kesalahan penahan motor.
Untuk menghilangkan kecelakaan di lapangan dan memastikan keandalan misi, tim teknik melakukan pengujian panas kering dipercepat di dalamDry Heat Test Chamber. Panduan ini merinci fisika degradasi termal di seluruh sub-rakitan drone kritis, standar kualifikasi internasional (IEC 60068-2-2, MIL-STD-810H, RTCA DO-160G), alur kerja pelaksanaan pengujian, dan solusi peralatan turnkey dari LIB Industry.
Sub-rakitan drone yang berbeda menghasilkan dan bereaksi terhadap panas dengan cara yang unik. Mengevaluasi keandalan drone memerlukan instrumentasi spesifik komponen, pembebanan listrik, dan pemantauan diagnostik.
Sub-Rakitan |
Sumber Panas Utama |
Risiko Termal Utama |
Pengontrol Penerbangan (FC) |
panas pemrosesan CPU |
penyimpangan sensor IMU |
Electronic Speed Controller (ESC) |
pensaklaran MOSFET frekuensi tinggi |
arus fasa tinggi (30A – 120A+) |
Kamera & Gimbal Optik |
pemanasan sendiri sensor, rumah tertutup |
noise arus gelap, pergeseran fokus lensa, penyimpangan motor gimbal/kesalahan penahan |
Pengontrol penerbangan mengintegrasikan giroskop dan akselerometer sistem mikro-elektro-mekanis (MEMS) (IMU), mikrokontroler (MCU), regulator tegangan, dan sensor tekanan barometrik.
• Pergeseran Bias Sensor: Kenaikan suhu menyebabkan ekspansi termal pada struktur MEMS, menciptakan pergeseran keluaran laju nol (g-bias dan penyimpangan giro) yang menyebabkan kehilangan ketinggian atau sikap dalam penerbangan otonom.
• Ketidakstabilan Prosesor & Regulator: Suhu tinggi meningkatkan noise termal pada regulator low-dropout (LDO) dan memicu pelambatan termal CPU atau reset watchdog, menyebabkan hilangnya kendali total di tengah penerbangan.
ESC mengubah daya baterai DC menjadi sinyal penggerak AC 3-fasa untuk motor brushless melalui modulasi lebar pulsa (PWM) frekuensi tinggi.

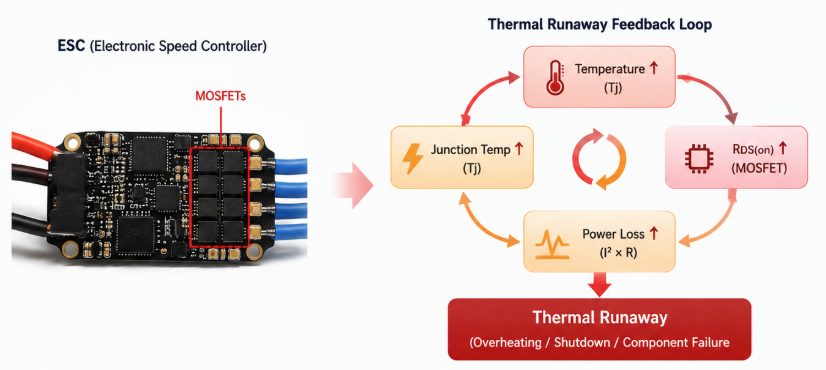

• Rugi-rugi Pensaklaran & Pelarian Termal: Resistansi internal MOSFET (RDS(on)) meningkat secara proporsional dengan suhu sambungan Tj:
RDS(on)(Tj) = RDS(on)(25°C) × [1 + α × (Tj − 25°C)]
Di mana α adalah koefisien suhu positif silikon. Saat Tj naik, RDS(on) meningkat, mendorong naik rugi daya konduksi (Ploss = I2fasa × RDS(on)) dan memicu pelarian termal, reflow solder, atau shutdown termal dini.
• Noise Arus Gelap Sensor Gambar CMOS: Arus bocor sensor berlipat ganda kira-kira setiap kenaikan suhu 6°C hingga 8°C, menghasilkan noise pola tetap, piksel panas, dan frame drop.
• Defokus Lensa: Ekspansi termal laras lensa komposit menggeser jarak elemen optik, menurunkan ketajaman gambar.
• Kesalahan Penahan Motor Gimbal: Suhu tinggi mengubah resistansi lilitan motor, menyebabkan perlindungan termal driver trip atau mengurangi torsi stabilisasi.
Rakitan Komponen |
Stresor Termal Utama |
Mekanisme Kegagalan Fisik |
Metrik Diagnostik |
Pengontrol Penerbangan |
Pembuangan panas CPU & suhu rangka udara sekitar |
Pergeseran bias IMU MEMS, reset watchdog MCU, noise LDO |
Stabilitas keluaran sikap, pewaktuan loop, riak tegangan |
Electronic Speed Controller |
Pensaklaran arus tinggi (I2R) & penumpukan termal |
Pelarian termal MOSFET, ketidakseimbangan fasa, kelelahan solder |
Keseimbangan arus fasa, suhu pensaklaran (Tj), trip proteksi |
Modul Kamera |
Pemanasan sendiri sensor & rumah tertutup |
Kenaikan arus gelap CMOS, pergeseran fokus lensa |
Kehilangan frame, rasio sinyal terhadap noise gambar (SNR), fokus MTF |
Gimbal 3-Sumbu |
Pemanasan driver motor & beban stabilisasi kontinu |
Kenaikan resistansi lilitan, shutdown termal driver |
Kesalahan penahan (derajat), penarikan arus motor, laju penyimpangan |
Memilih standar yang tepat bergantung pada apakah rakitan drone adalah komponen komersial, sistem penerbangan sipil udara, atau UAV militer.
Standar |
Ruang Lingkup |
Suhu Khas |
IEC 60068-2-2 |
Komersial & Industri Umum |
Preferensi: +55°C, +70°C, +85°C |
MIL-STD-810H Metode 501.7 |
UAV Militer & Pertahanan yang Disesuaikan |
Panas Dasar (A2) / Panas Kering (A1) |
RTCA DO-160G Bagian 4 |
Kualifikasi Lingkungan Peralatan Udara Sipil |
+55°C, +70°C, +85°C |
• Metode Uji: Mengevaluasi spesimen yang tidak membuang panas (Uji Bb) dan yang membuang panas (Uji Bd/Be) dalam kondisi berdaya atau tidak berdaya.
• Suhu Kunci: +55°C, +70°C, +85°C, +100°C, dan +125°C.
• Batas Laju Kenaikan: Laju perubahan suhu tidak boleh melebihi 1 K/menit (dirata-ratakan selama ≤5 menit) untuk mencegah kejutan termal yang tidak diinginkan.
• Prosedur I (Penyimpanan): Mengevaluasi integritas struktural dan ketahanan material di bawah suhu penyimpanan tinggi (hingga +71°C untuk iklim Panas Kering A1) selama minimal tujuh siklus diurnal 24 jam.
• Prosedur II (Pengoperasian): Mengevaluasi kinerja saat diberi daya di bawah suhu operasi puncak (+32°C hingga +49°C sekitar, atau suhu rangka udara terinduksi yang lebih tinggi hingga +71°C) selama setidaknya tiga siklus operasional 24 jam.
• Batas Laju Kenaikan: Laju pemanasan maksimum dibatasi hingga 3°C/menit.
Standar / Protokol |
Area Fokus |
Rentang Suhu |
Durasi Paparan |
Parameter Kunci & Batas Laju |
IEC 60068-2-2 |
Elektronik Komersial & Industri |
+30°C hingga +125°C |
2j, 16j, 72j, 96j, 168j |
Laju perubahan ≤1 K/menit; validasi operasional berdaya |
MIL-STD-810H (501.7) |
Sistem UAV Militer & Industri |
+33°C hingga +71°C (Terinduksi) |
3 hingga 7 Siklus diurnal 24 jam |
Penyimpanan & pengoperasian multi-siklus; laju perubahan ≤3°C/menit |
RTCA DO-160G (Bag 4) |
Peralatan Udara Sipil |
+55°C, +70°C, +85°C |
3j (Waktu singkat) / 2j (Pengoperasian) |
Definisi kategori menetapkan batas operasi tinggi dan kelangsungan hidup di darat |
MIL-STD-202-108 |
Pengujian Umur Komponen |
+70°C hingga +150°C (±2°C) |
96j hingga 1.000+j |
Penyaringan ketahanan durasi panjang untuk IC diskrit dan MOSFET |
Urutan pengujian terstruktur memastikan bahwa kegagalan yang tercatat berasal dari tekanan termal terkendali, bukan dari penanganan yang tidak tepat atau interferensi kabel.
1. Inspeksi Pra-Uji & Kalibrasi Listrik Dasar
2. Instrumentasi Komponen (penempatan termokopel & pengkabelan)
3. Pengaturan Port Feed-Through Tersegel (perutean daya & data)
4. Program Laju Termal Terkendali (≤1 K/menit hingga ≤3°C/menit)
5. Penahanan Isotermal & Eksekusi Beban Listrik Penuh
6. Pencatatan Telemetri Waktu-Nyata (tegangan, arus, IMU, video)
7. Pemulihan Terkendali & Pemeriksaan Visual/Fungsional Pasca-Uji
1. Instrumentasi & Pemasangan: Pasang termokopel tipe-K terkalibrasi langsung ke komponen panas tinggi (paket MCU, heatsink MOSFET, regulator LDO, dan rumah sensor CMOS). Pasang komponen pada fixture konduktivitas termal rendah dalam orientasi representatif.
2. Perutean Kabel & Penyegelan Feed-Through: Rutekan kabel daya arus tinggi dan antarmuka data berkecepatan tinggi (CAN bus, UART, MIPI, HDMI) melalui port akses bersegel silikon pada chamber. Jaga catu daya DC dan komputer pencatat di luar chamber.
3. Stabilisasi Termal & Penahanan: Naikkan suhu chamber ke titik setel target (mis., +70°C atau +85°C). Mulai timer penahanan resmi hanya setelah sensor internal komponen menunjukkan keseimbangan termal (ΔT < 1°C per 15 menit).
4. Kriteria Lulus/Gagal Komponen: lihat tabel di bawah.
Sub-Rakitan |
Kriteria Lulus |
Kriteria Gagal |
Pengontrol Penerbangan |
Nol reboot MCU/trip watchdog; bias giro IMU dalam ±0,5°/s; jitter pewaktuan loop < 5% |
Setiap reset CPU, telemetri rusak, atau divergensi sikap |
Electronic Speed Controller |
Ketidakseimbangan arus fasa < 3%; tidak ada trip termal dini di bawah beban listrik penuh |
Hubung singkat MOSFET, pelelehan konektor, trip proteksi termal |
Kamera & Gimbal |
Nol frame drop pada bitrate target; kesalahan stabilisasi gimbal < 0,02°; fokus MTF dipertahankan |
Kehilangan umpan video, noise gambar melampaui batas, kehilangan torsi motor gimbal |
Memilih konfigurasi chamber panas kering yang tepat bergantung pada ukuran spesimen, disipasi termal total, persyaratan port kabel, dan laju kenaikan yang diinginkan.
Chamber Benchtop / Ringkas (50L – 225L) |
Reach-In / Kapasitas Tinggi (500L – 1000L) |
Pengujian R&D untuk FC tunggal, ESC, dan modul kamera. Jejak kecil untuk elektronik. |
Pengujian rangka udara drone penuh. Pengujian batch beberapa ESC. Beban disipasi daya tinggi. |
Parameter Pemilihan |
Chamber Panas Kering Benchtop Ringkas |
Chamber Uji Reach-In Kapasitas Tinggi |
Volume Internal |
50 Liter hingga 225 Liter |
500 Liter hingga 1.000+ Liter |
Spesimen Uji Target |
Papan FC diskrit, ESC tunggal, modul kamera |
Rangka udara multirotor lengkap, susunan ESC 3-fasa besar |
Rentang Suhu |
Sekitar +10°C hingga +150°C (atau −20°C/−40°C hingga +150°C) |
−70°C hingga +150°C |
Fluktuasi Suhu |
±0,5°C |
±0,5°C |
Laju Kenaikan Pemanasan |
3,0°C/menit |
3,0°C/menit hingga 5,0°C/menit |
Diameter Port Akses |
Port silikon standar 50 mm |
Port khusus ganda 50 mm / 100 mm |
Peringkat Beban Rak |
30 kg per rak |
Lapisan rak tugas berat 100 kg |
Memilih peralatan pengujian lingkungan presisi tinggi memerlukan mitra manufaktur berpengalaman yang mampu memberikan dukungan teknis yang disesuaikan.
Didirikan pada tahun 2009, Xi'an LIB Environmental Simulation Industry adalah perancang, produsen, dan penyedia global khusus untuk environmental test chamber, melayani klien di lebih dari 56 negara. LIB memberikan solusi pengujian turnkey lengkap—mulai dari perencanaan ruang laboratorium awal dan rekayasa feed-through khusus hingga pengiriman, instalasi, pelatihan operator, dan kalibrasi.
• Rangkaian Produk Komprehensif: LIB merekayasa chamber panas kering, temperature/humidity test chamber, sistem kejut termal, peralatan masuk debu/air, dan walk-in environmental test room.
• Jaminan Kualitas Pra-Pengiriman: Chamber yang selesai menjalani proses pengoperasian kontinu 72 jam yang ketat dan kalibrasi multi-titik sebelum dikirim.
• Dukungan Terdepan di Industri: Semua sistem LIB mencakup Garansi Lengkap 3 Tahun dan Dukungan Teknis & Layanan Seumur Hidup.
|
|
|
|
|

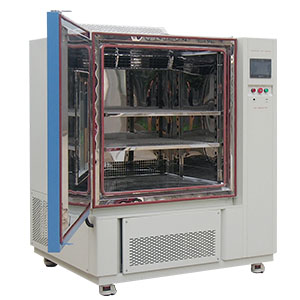

| Ruang Kerja Kokoh | Lubang Kabel | Sensor Suhu dan Kelembaban | Kontroler PID |
Chamber Uji Panas Kering & Suhu Tinggi Seri TR LIB dirancang khusus untuk kualifikasi elektronik:
• Kontrol Suhu Presisi Tinggi: Elemen pemanas inti nikrom yang dipasangkan dengan sistem sirkulasi udara paksa menjaga fluktuasi suhu dalam ±0,5°C dan deviasi spasial dalam ±2,0°C.
• Port Feed-Through Kabel yang Dapat Disesuaikan: Port standar 50 mm (atau opsional 100 mm / 150 mm) yang dilengkapi sumbat silikon lunak memungkinkan jalur tanpa hambatan untuk kabel daya arus tinggi dan kabel komunikasi frekuensi tinggi.
• PLC Layar Sentuh yang Dapat Diprogram: Kontroler layar sentuh warna 7 inci cerdas mendukung program suhu multi-langkah, plot tren waktu-nyata, pencatatan data Ethernet/USB, dan alarm keselamatan otomatis.
• Perlindungan Keselamatan Komprehensif: Pemutus suhu berlebih bawaan, perlindungan pembalikan fasa, pemutus arus bocor, dan interlock penghenti darurat eksternal memastikan pengujian berdaya durasi panjang yang aman.
Produsen drone komersial industri terkemuka mengalami reset pengontrol penerbangan sporadis dan putusnya telemetri video kamera saat melakukan penerbangan pengawasan dalam kondisi gurun bersuhu tinggi (>45°C sekitar).
LIB Industry merekayasa dan memasang Chamber Uji Panas Kering TR-500 (500L) yang dilengkapi port feed-through kabel ganda 100 mm, fixture pemasangan non-konduktif khusus, dan kemampuan pencatatan data kontinu.
1. Pengiriman di Tempat & Penyelarasan Posisi di Lab R&D UAV
2. Integrasi Daya Fasilitas & Kalibrasi Sensor Termal
3. Pelaksanaan Uji Operasional +70°C IEC 60068-2-2 & DO-160G Khusus
4. Pelatihan Langsung untuk Insinyur Uji tentang Otomasi PLC & Ekspor
5. Persetujuan Akhir & Aktivasi Garansi 3 Tahun
Dengan memberi daya pada pengontrol penerbangan, gimbal kamera, dan ESC 80A di bawah beban penuh pada +70°C di dalam chamber LIB, para insinyur mengidentifikasi saturasi termal lokal pada regulator LDO internal (suhu sambungan >115°C). Pabrikan mendesain ulang jalur heatsink rangka udara, menghilangkan reset lapangan sebelum produksi massal.
"Chamber panas kering dan port kabel khusus LIB memungkinkan kami mengisolasi cacat regulator termal kritis di pengontrol penerbangan kami sebelum peluncuran komersial penuh. Stabilitas suhu dan antarmuka pencatatan data membuat verifikasi kepatuhan menjadi mudah." |
Untuk mendukung kualifikasi lingkungan drone yang lengkap—mulai dari tekanan termal hingga kelembaban, kejut termal, dan getaran—LIB Industry menawarkan portofolio peralatan uji lingkungan komplementer:
Seri Peralatan |
Fungsi Kualifikasi Inti |
Standar yang Berlaku |
Spesimen Uji Ideal |
|
|
Penyaringan operasional & penyimpanan suhu tinggi |
IEC 60068-2-2, MIL-STD-810H 501.7 |
Pengontrol penerbangan, ESC, gimbal kamera |
|
|
Siklus termal dan kelembaban gabungan |
IEC 60068-2-30, MIL-STD-810H 507.6 |
PCB berlapis konformal, modul telemetri |
Ekspansi termal cepat & kelelahan tegangan |
MIL-STD-883 Metode 1010, JESD22-A104 |
IC pemasangan permukaan, sambungan solder, tahap daya |
|
|
|
Pengujian termal rangka udara skala utilitas |
RTCA DO-160G, Profil OEM Kustom |
Platform UAV lengkap, komponen batch besar |
Q1: Pada suhu berapa pengontrol penerbangan dan ESC drone harus diuji?
Elektronik drone komersial standar biasanya diuji pada +55°C hingga +70°C untuk kualifikasi operasional, dan hingga +85°C untuk penyimpanan suhu tinggi atau penyaringan rangka udara ekstrem. Selalu rujuk lembar data pabrikan komponen dan profil penerbangan target.
Q2: Dapatkah ESC diberi daya dengan aman di bawah beban listrik penuh di dalam chamber panas kering?
Ya. Pengujian ESC berdaya memerlukan perutean daya DC dan kabel kontrol melalui port akses kabel tersegel ke catu daya eksternal dan bank beban. Interlock pemutus daya darurat dan batas keselamatan suhu berlebih harus aktif selama pengujian.
Q3: Bagaimana Anda mengukur penyimpangan termal pengontrol penerbangan selama uji panas kering?
Pasang pengontrol penerbangan pada rig tetap yang terisolasi getaran di dalam chamber. Hubungkan output telemetri ke komputer eksternal dan catat secara kontinu output mentah giroskop/akselerometer MEMS, estimasi sikap, pewaktuan loop MCU, dan tegangan rel suplai di seluruh proses kenaikan dan penahanan termal.
Q4: Mengapa chamber panas kering lebih disukai daripada chamber kelembaban untuk pengujian suhu tinggi awal?
Pengujian panas kering mengisolasi mode kegagalan termal murni—seperti pelarian termal semikonduktor, reflow solder, dan penyimpangan bias sensor—tanpa memasukkan variabel kondensasi kelembaban, membuat analisis akar penyebab lebih sederhana selama fase R&D awal.
Pengujian panas kering dipercepat sangat penting untuk menemukan cacat elektronik sebelum menyebabkan kegagalan lapangan yang mahal dan kecelakaan drone. Bermitra dengan LIB Industry memastikan akses ke environmental chamber yang presisi, rekayasa feed-through yang dapat disesuaikan, dan dukungan jangka panjang yang andal.
