Kendaraan listrik diharapkan dapat menangani lebih dari kondisi lab kering. Mereka melewati hujan deras, air pinggir jalan dalam, sistem cuci otomatis, lumpur, lumpur, dan ayunan suhu sehari-hari. Untuk baterai, itu berarti satu hal: Penutup harus menjaga air keluar bahkan ketika segel, sambungan, katup, dan entri kabel terdorong keras. Itulah mengapa pengujian tahan air baterai EV telah dipindahkan dari pemeriksaan yang bagus ke bagian inti pengujian keandalan baterai otomotif.
Bagi produsen, tujuannya bukan hanya untuk lulus tes lab. Tujuan ini adalah untuk mengurangi kegagalan di lapangan, risiko garansi lebih rendah, dan melindungi keamanan baterai melalui tes tahan air paket baterai yang dapat diandalkan.
Paket baterai sedikit menempel pada struktur kendaraan, dekat dengan zona percikan dan semprotan jalan. Kebocoran kecil tidak selalu muncul segera. Dalam banyak kasus, kelembaban masuk secara perlahan, tetap terjebak, dan mulai merusak busbar, konektor, lapisan, sensor, atau isolasi seiring waktu. Itulah mengapa penguji ingress air Pak baterai harus melampaui cek semprot sederhana. Perlu menciptakan kembali jenis tekanan, panas, dan perubahan sudut yang terjadi di dunia nyata.
Intrusi air dalam kemasan baterai EV jarang dimulai sebagai acara yang dramatis. Lebih sering, dimulai pada antarmuka lemah, segel yang rusak, gasket yang penuaan, atau area konektor yang terlihat baik selama perakitan. Inilah mengapa risiko kebocoran harus ditangani dalam penggunaan kendaraan nyata, tidak hanya dalam gambar desain.
Kemasan baterai Wajah beban air yang berbeda tergantung pada kasus penggunaan. Hujan Jalan Raya melempar semprotan halus di sisi. Jalan banjir menambahkan air berdiri dan tekanan dari gerakan roda. Sistem cuci otomatis masuk ke kandang dengan jet tekanan tinggi yang panas dari arah yang berubah.
| Skenario eksposur | Typical stress pada pak | Perhatian uji utama |
|---|---|---|
| Hujan deras dengan kecepatan | Semprotan percikan terus menerus dan lemparan roda | Penyegelan lemah pada jahitan dan kabel keluar |
| Bagian jalan banjir | Pooling sementara dan perbedaan tekanan | Migrasi air ke celah tersembunyi |
| Cuci kendaraan bertekanan tinggi | Jet panas yang terjaga dari jarak dekat | Pengangkat segel, kebocoran konektor, kerusakan permukaan |
Setelah air masuk, jalur kerusakan dapat cepat atau lambat. Cairan dapat mencapai area tegangan tinggi dan menyebabkan kehilangan isolasi atau risiko hubungan arus pendek. Dalam kasus lain, tanda pertama adalah korosi pada bagian logam, pembacaan sensor yang tidak stabil, atau mengurangi keandalan konektor setelah siklus basah kering berulang. Air juga dapat memengaruhi perekat, bagian ventilasi, dan bahan antarmuka termal.
Untuk alasan ini, pekerjaan uji segel enkoding baterai EV terikat secara ketat untuk keamanan, kehidupan layanan, dan keandalan Pak. Kemasan yang bertahan satu splash acara selalu tidak stabil setelah berbulan-bulan di jalan yang keras.
Banyak teknisi menggunakan jangka waktu IPX9K sebagai pendek, untuk verifikasi semprotan air panas maksimal digunakan dalam pekerjaan penyegelan terkait kendaraan. Bagi tim baterai, nilai terletak pada apa yang uji memaksa bertahan.
KeduanyaISO 20653 IPX9KDanIEC 60529 IPX9KLihat jenis uji yang sama, yang melibatkan semprotan air bertekanan tinggi, dan suhu tinggi untuk menguji kemampuan tahan air penutup, seperti yang ditemukan dalam kemasan baterai otomotif.
ISO 20653 adalah standar yang dirancang khusus untuk kendaraan jalan dan komponen elektriknya, dan itu menguraikan tes untuk menentukan tingkat perlindungan yang ditawarkan oleh kandang terhadap masuknya air ketika terkena tekanan tinggi, jet bersuhu tinggi.
Tekanan air:8000-10000 Mako, yang mensimulasikan kondisi kendaraan tekanan tinggi dari percikan jalan, hujan berat, atau sistem cuci tekanan.
Suhu:Hingga 88 °C, yang mensimulasikan kondisi suhu ekstrim yang mungkin dihadapi paket baterai otomotif ketika terkena air tekanan tinggi di atas iklim panas.
Sudut semprot:0 °, 30 °, 60 °, 90 ° untuk memastikan kemampuan segel pagar dari arah yang berbeda.
Jarak:10-15cm, yang memastikan tekanan diterapkan dengan intensitas untuk melakukan simulasi kondisi pencucian dunia nyata.
Durasi:30 detik per sudut memastikan cakupan menyeluruh.
Standar KETAT ini memastikan bahwa komponen listrik dan struktural kendaraan, termasuk paket baterai, tetap terlindungi dari ingress ketika terkena jet air ekstrem di bawah kondisi tekanan tinggi, seperti yang terjadi saat pencucian kendaraan atau hujan deras.
IEC 60529 adalah standar yang lebih luas untuk perlindungan kandang di seluruh industri, termasuk otomotif, elektronik, dan peralatan industri. Kondisi uji IPX9K ini mirip dengan ISO 20653:
Air tekanan tinggi (8000-10000 Mako)
Semprotan suhu tinggi (hingga 88 °C)
Cakupan semprot multi-sudut
Eksposur jarak dekat untuk 30 detik per sudut
Standar ISO 20653 didesain khusus untuk kendaraan balap. Di bawah kondisi pengujian ketat ISO 20653 IPX9K, setiap detail memiliki potensi untuk menjadi jalur kebocoran,
Kedua referensi tersebut sering didiskusikan bersamaan, tetapi konteks penggunaan mereka sedikit berbeda. ISO 20653 terikat erat dengan peralatan listrik kendaraan jalan, sehingga itu menunjukkan lebih banyak langsung ke aplikasi otomotif. IEC 60529 lebih luas dan membentuk bahasa dasar untuk perlindungan penutup di seluruh industri. Dalam pekerjaan teknik harian, keduanya digunakan untuk membentuk rencana uji, spesifikasi pemasok, dan kriteria penerimaan.
Tumpang tindih adalah yang paling penting bagi para insinyur baterai: air panas, kekuatan jet yang kuat, banyak sudut semprot, dan lulus/gagal fokus pada masuknya air berbahaya. Yang membuatRuang uji semprotan air IPX9KSangat relevan ketika tujuannya adalah pengujian keandalan baterai otomotif daripada klaim tahan air dasar.
Paket baterai tahan air bukan fitur desain tunggal; Itu hasil dari geometri penutup, kompresi segel, strategi pengikat, desain ventilasi, penuaan bahan, dan kontrol manufaktur. Pengujian IPX9K memberi para teknisi cara praktis untuk menantang sistem penuh.
Yang tepatRuang uji semprotan air IPX9KMembuat kondisi pencucian parah daripada curah hujan sederhana. LIBPeralatan Uji IPX9KTermasuk:
Tekanan air: 8000-10000 Mako
Suhu semprot dapat disesuaikan hingga 88 °C
Empat sudut semprot: 0 °, 30 °, 60 °, 90 °
Laju aliran: 14-16 L/menit
Jarak semprot dekat
Parameter ini menyerang kandang dari sudut yang dapat terpapar geometri penyegelan yang lemah.
Segel dapat Pergeseran selama perakitan. Torsi pengikat dapat bervariasi. Kerataan permukaan dapat berubah setelah pengelasan atau permesinan. Ventilasi yang bekerja dengan baik pada kertas mungkin menjadi titik lemah di dalam kondisi air, tekanan, dan suhu nyata.
Itulah mengapa penguji ingress air Pak baterai harus dilakukan pada rakitan realistis, tidak hanya kupon atau komponen tunggal. Pengujian tingkat paket lengkap memberikan wawasan lebih baik tentang perilaku sejati kebocoran.
Jet bertekanan tinggi menciptakan dampak lokal, goncangan panas, dan kekuatan arah. Kombinasi ini membantu mengungkapkan cacat yang mungkin dilewatkan tes tingkat bawah. Untuk Pak baterai dengan geometri yang kompleks, air dapat memantul, mengumpulkan di dekat baut, atau menembus transisi jahitan yang sempit.
Gasket perimeter besar mendapatkan perhatian besar, tapi antarmuka yang lebih kecil sering hanya berurusan: sambungan penutup, tutup inspeksi, jahitan yang dilas, flensa berbaut, dan penetrasi braket. Set kompresi, penyelesaian permukaan, toleransi Tumpuk, dan ekspansi termal dapat mengubah kinerja segel sepanjang waktu.
Sistem konektor dan entri kabel umum adalah jalur kebocoran karena kompleksitas bahan dan bentuk. Katup ventilasi perlu menyempurnakan tekanan saat membatasi masuk air. Area fokus termasuk:
Zona konektor tegangan tinggi
Konektor sinyal tegangan rendah
Area dudukan katup ventilasi
Kelenjar kabel atau titik tembus pandang
Fitur penutup dan saluran akses layanan
Pelat pendingin dan saluran pendingin menambahkan lapisan risiko lain. Kebocoran pendingin Internal dapat membuat mode kegagalan yang sama. Perbedaan tekanan saat perubahan ketinggian, pemanasan, pendinginan, dan pencucian cepat dapat menarik segel.
Ketika lab membutuhkan pengujian tahan air baterai EV repeatable, snorknya mencapai standar. Peralatan yang bagus tidak hanya tentang mencapai tekanan dan target suhu. Ini tentang mengendalikan mereka dengan cukup baik sehingga hasilnya dapat dipercaya dari satu siklus tes ke selanjutnya.
 |  |

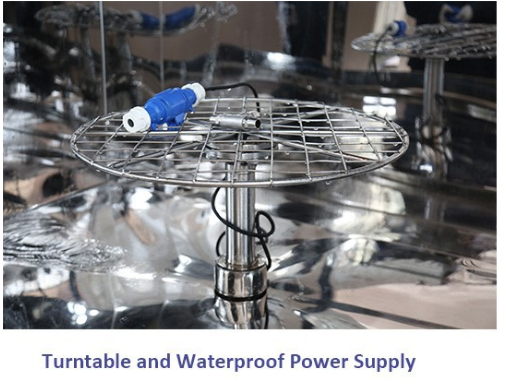

Ruang kerja SUS 304 |  |
Ruang uji semprotan air tekanan tinggi & suhu harus melakukan tiga pekerjaan dengan baik: Menghasilkan kondisi semprot stabil, terpapar spesimen dari posisi yang ditentukan, dan membuat proses mudah untuk diulang. Ruang uji semprotan air IPX9K LIB diposisikan untuk persis seperti pekerjaan, dengan tekanan, suhu, aliran, dan sudut semprot tetap.
Faktor uji | Pengaturan ruang umum | Mengapa ini penting dalam tes tahan air paket baterai |
Tekanan air | 8000 10000 Mako | Unggah segel lemah dan jalur intrusi lokal |
Suhu semprot | Sekitar hingga jangkauan air panas yang tinggi | Menambah stres pada bahan penyegel |
Laju aliran | 14-16 L/menit | Menjaga agar impact jet stabil dan repeatable |
Sudut semprot | 0 °, 30 °, 60 °, 90 ° | Memamerkan berbagai perlengkapan pembuat geometris |
Jarak semprot dekat | Impingement jarak pendek | Simulasikan kondisi pencucian yang keras |
Nilai ruang simulasi lingkungan untuk pengujian baterai kebohongan pada repeatabilitas. Uji Jalan dapat menunjukkan bahwa kebocoran ada, tetapi lebih sulit untuk mendistribusikan suhu air, gaya, sudut, dan durasi yang sama di atas dan ke atas. Dalam satu kamar, variabel tersebut dapat menjadi lebih sempit.
Yang membantu tim teknik membandingkan desain, memverifikasi peningkatan proses, dan mengonfirmasi tindakan korektif. Itu juga membuat komunikasi pemasok lebih mudah karena kondisi uji ditentukan, tidak menebak.
Untuk pekerjaan uji segel enclosure baterai EV, ruang khusus Menawarkan keuntungan praktis:
· Siklus Uji repeatable untuk pengembangan dan validasi
· Paparan air panas yang dikontrol untuk penilaian bahan segel
· Perbandingan yang lebih jelas antara versi desain
· Kegagalan yang lebih mudah lokalisasi setelah tes robek
· Dukungan yang lebih baik untuk pengujian keandalan baterai otomotif yang terdokumentasi
Singkatnya, ruang uji semprotan air IPX9K mengubah vague "Periksa tahan air" menjadi alat teknik yang berguna.
Pemasok terkemuka:Bilik untuk aplikasi otomotif, baterai, dan elektronik, termasuk pengujian suhu, kelembaban, debu, dan masuknya air.
Solusi yang disesuaikan:Solusi ruang kustom untuk ukuran spesimen, kondisi lab, dan tujuan uji.
Dukungan komprehensif:Desain, produksi, pengarsipan, pengiriman, instalasi, pelatihan, dan layanan purnajual.Garansi 3 tahun dengan tindak lanjut seumur hidup.
Pengujian tahan air baterai EV tidak lagi hanya kotak untuk mengetik sebelum SOP. Ini melindungi keamanan baterai, mengurangi risiko garansi, dan memastikan keandalan jangka panjang. Kegagalan sering dimulai pada detail biasa: bahu konektor, kursi katup ventilasi, jahitan penutup, atau entri kabel. Pengujian IPX9K mengeluarkan risiko ini dalam kondisi suhu tinggi yang realistis.
Apa itu IPX9K berarti dalam pengujian tahan air baterai EV?
Tahan terhadap semprotan air jarak dekat, tekanan tinggi, suhu tinggi.
Apa perbedaan antara ISO 20653 dan IEC 60529?
ISO 20653 berfokus pada kendaraan jalanan; IEC 60529 lebih luas untuk perlindungan kandang di seluruh industri.
Mengapa ruang tes semprotan air IPX9K penting?
Ini menciptakan kondisi ekstrem yang melampaui segel lemah dan masalah desain kandang.
Bagian apa yang biasanya gagal terlebih dahulu?
Segel, sambungan baut, konektor, katup ventilasi, entri kabel, penutup layanan.
Bisakah satu ruang mengganti cek kebocoran lainnya?
Tidak, ini cocok untuk kebocoran udara, sirkuit pendingin, dan uji daya tahan untuk rencana validasi penyegelan penuh.
