Mesin uji tahan air LIB menggabungkan IPX1 IPX2 IPX3 IPX4 nilai tahan air dalam satu ruang kerja. Mesin uji tahan air LIB memenuhi IEC 60529 dan standar lainnya, terutama digunakan untuk lampu otomotif, kinerja wiper, strip tahan air, instrumentasi lokomotif, perlindungan kandang listrik tegangan rendah dan uji kinerja tahan air lainnya.
Model: RD-800C, RD-1200C
Standar: GJB 150.8-86, ISO 20653, IEC 60529,IPX1, IPX2, IPX3, IPX4, IPX5, IPX6,UL 50E, 1598 UL, 153 UL, UL1573, 60950 UL-1
Mesin uji tahan air LIB dirancang untuk menyederhanakan berbagai tingkat dripping, penyemprotan, dan percikan untuk menilai ketahanan air produk.
1. Badan mesin uji tahan air: terbuat dari bahan padat baja tahan karat SUS304, semua permukaan las dan permukaan bagian silang acar untuk mencegah karat dan memastikan daya tahan dan stabilitas.
2. Perangkat Drip: digunakan untuk tes IPX1 dan IPX2, biasanya termasuk nampan tetes, lubang tetes dan perangkat penyesuaian untuk mengontrol kecepatan dan jumlah tetes. Ukuran nampan tetes tergantung pada ukuran ruang uji. IPX1 dan IPX2 memiliki laju aliran air 1 mlmin dan 3 ml/menit, masing-masing.

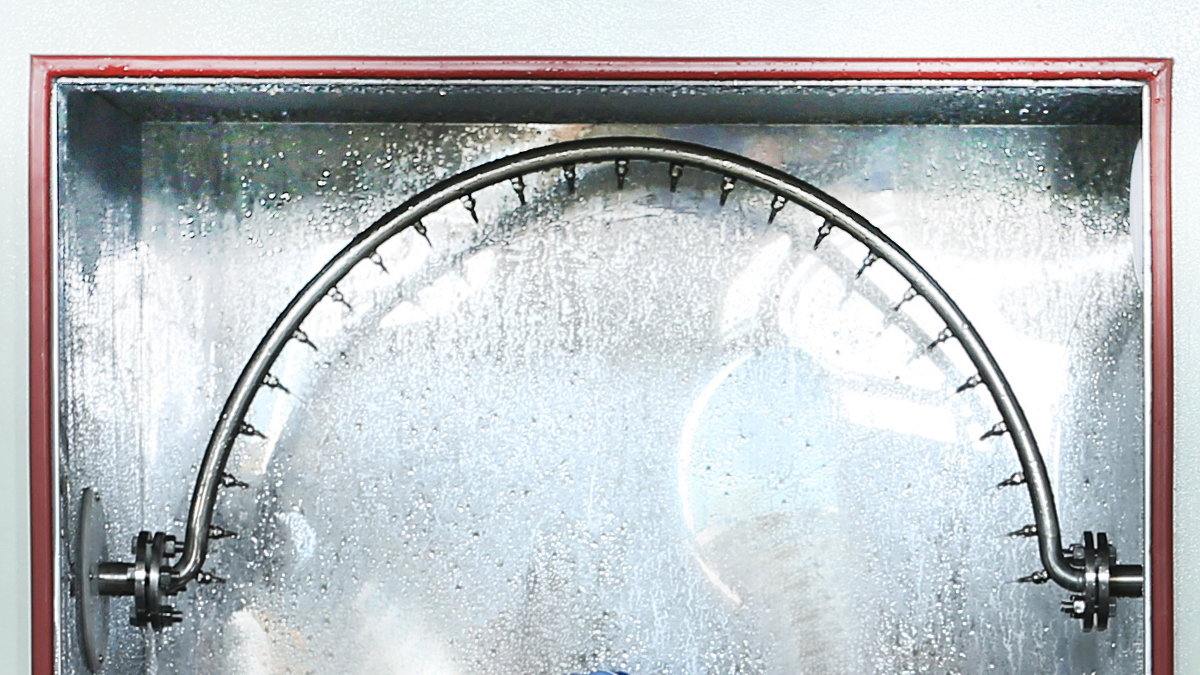

3. Tabung osilasi: digunakan pada tes IPX3 dan IPX4, yang terdiri dari pipa putar dengan lubang jet air yang didistribusikan di atas. Motor mendorong tabung osilasi untuk disemprotkan untuk mewujudkan semprotan air pada sudut yang berbeda. Ukuran tabung berosilasi adalah 200mm, 400mm, 600mm, 800mm, 1000mm, 1200mm, 1400mm, 1600mm opsional, jumlah nozel tergantung pada radius tabung berosilasi. Jarak mulut pipa adalah 50mm dan diameter mulut pipa φ0,4mm.

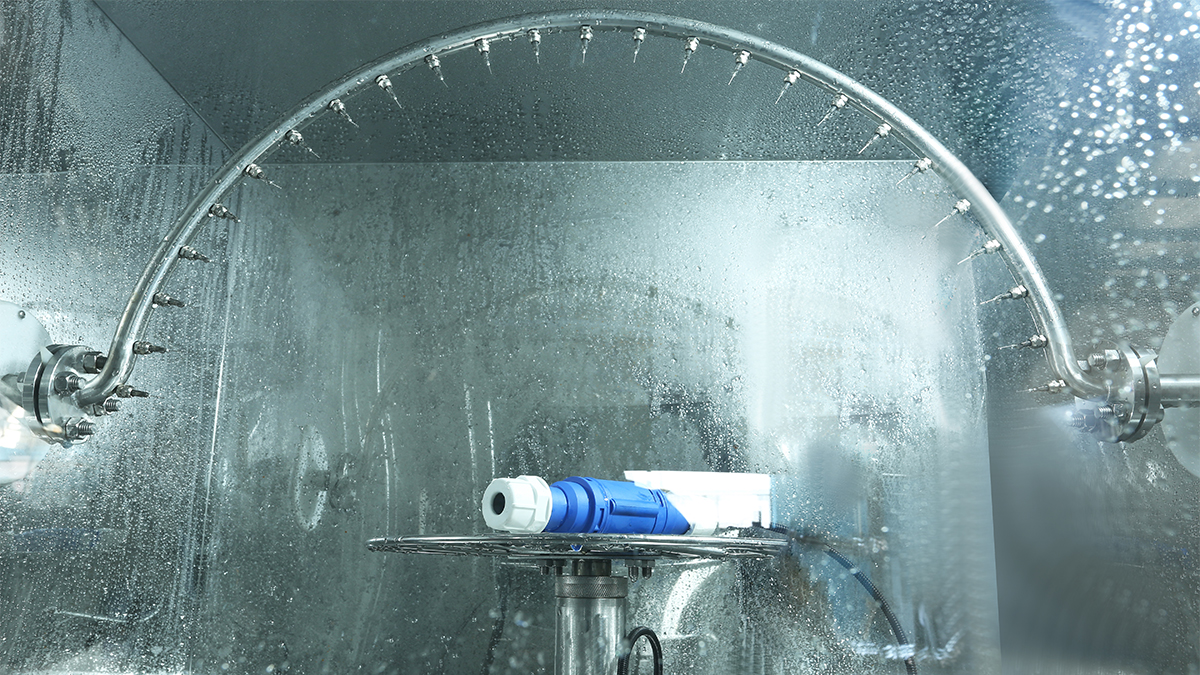

4. Perangkat perbaikan sampel: digunakan untuk memperbaiki sampel untuk diuji untuk memastikan posisi stabil selama tes dan mencegahnya dari Dicuci oleh air. Ada perangkat catu daya tahan air di meja putar untuk memberi energi pada bagian uji dan mengembalikan kondisi uji yang paling realistis. Ketinggian meja putar untuk tes IPX1 dan IPX2 adalah 350 ~ 500mm dan dapat disesuaikan. Meja putar dilengkapi dengan dial miring 15 derajat untuk pengujian IPX2, yang dihapus saat IPX1 dilakukan. Dalam tes IPX3 dan IPX4, kecepatan turntable adalah 1 RPM, dan tinggi meja putar adalah 350 ~ 500mm, yang dapat disesuaikan.
5. Sirkulasi air dan sistem perawatan: termasuk tangki air, pompa, filter, dll., untuk menyediakan air bersih dan mencapai daur ulang air. LIB merancang secara khusus seperangkat sistem filtrasi inlet otomatis untuk menyaring kotoran dalam partikel 0.03mm, yang memastikan aliran mulus sistem semprot.
6. Sistem kontrol: sistem sentuhan cerdas PID, parameter uji dapat diatur, seperti sudut berosilasi, kecepatan, waktu air, dll., dan tampilan waktu nyata dan pemantauan status uji, data uji dapat diekspor.
Model | RD-800C | RD-1200C |
Dimensi Internal (mm) | 900*950*950 | 1300*1350*1370 |
Dimensi keseluruhan (mm) | 1180*1420*1920 (tidak termasuk tabung baja tahan karat) | 1540*1820*2200 (tidak termasuk tabung baja tahan karat) |
Volume berguna (L) | 810 | 2400 |
Ukuran nampan tetes | 600*600 | 1000*1000 |
Radius tabung berosilasi | 400mm | 600mm |
Tabung Jetting air | ||
Diameter lubang penyemprot | Φ0,4mm | |
Penjarak lubang | 50mm | |
Sudut ayunan dari tabung osilasi | 0 ~ ± 180 ° (dapat disesuaikan) | |
Nosel Jet | IPX5: Dia6.3mm, IPX6: Dia12.5mm | |
Jarak Jet | 2.5-3meter | |
Kecepatan rotasi dapat diputar | 1r/menit (kecepatan dapat disesuaikan) | |
Pengontrol | Pengontrol layar sentuh LCD warna dapat diprogram, koneksi Ethernet, port USB | |
Sistem suplai air | Tangki air, pompa booster, pasokan air otomatis, sistem pemurnian air | |
Perangkat keamanan | Perlindungan kelebihan suhu; Perlindungan kelebihan arus; Perlindungan kekurangan air; Perlindungan kebocoran bumi; Perlindungan urutan fase | |
Bahan eksterior | Pelat baja dengan lapisan pelindung | |
Bahan Interior | SUS304 stainless steel | |
Jendela observasi | Kaca Isolasi lapisan ganda dengan wiper | |
Mesin uji tahan air adalah perangkat khusus yang digunakan untuk mengevaluasi kinerja produk tahan air, dan prinsip kerjanya didasarkan pada simulasi presisi dari berbagai tingkat tetes, perusakan, dan cipratan. Melalui serangkaian perangkat yang dirancang dengan hati-hati dan sistem kontrol, tes kontak air standar dilakukan pada sampel uji untuk menentukan apakah ketahanan air sampel memenuhi IPX1, IPX2, IPX3, yang sesuai persyaratan kelas IPX4.
1. Uji IPX1: sampel ditempatkan di meja putar dengan perangkat tetap, kotak tetes mulai bekerja, dan air jatuh secara vertikal melalui lubang tetes pada kecepatan tertentu ke permukaan sampel. Dengan menyesuaikan kotak drip, jumlah drip dan waktu tetes dikendalikan untuk simulasi lingkungan dari sedikit menetes.
2. Tes IPX2: mirip dengan IPX1, tetapi sampel perlu ditempatkan pada kemiringan, biasanya pada sudut kemiringan 15 °, dan perangkat tetes masih menetes secara vertikal, sehingga tetesan air jatuh pada sampel pada sudut kemiringan tertentu.
3. Uji IPX3: tabung berosilasi digunakan untuk menyiram air, dan tabung berosilasi digerakkan oleh motor untuk swing. Air disemprotkan dari lubang semprot pada tabung osilasi untuk menciptakan efek hujan, penyemprotan sampel ke segala arah. Dengan menyesuaikan sudut ayunan, kecepatan dan aliran air dari tabung osilasi, intensitas berbeda air disimulasikan.
4. Uji IPX4: Berdasarkan IPX3, semakin meningkatkan kekuatan dan jangkauan injeksi air. Lubang balik tabung ayun mungkin lebih kecil, dengan tekanan semprot yang lebih besar, atau jumlah penyiram dapat meningkat untuk memengaruhi sampel dengan aliran air yang lebih intens dan luas.
Selama pengujian, sistem sirkulasi air terus mengirimkan air kembali ke tangki, yang disaring dan diperlakukan kembali untuk pengujian untuk menghemat air dan menjaga kualitas air tetap bersih. Sistem kontrol secara akurat mengontrol setiap parameter uji dan memantau status uji secara real time untuk memastikan akurasi dan repeatabilitas uji.
Setelah uji selesai, sesuai dengan kinerja sampel, seperti apakah ada air, kebocoran, dll., untuk menentukan apakah kinerja tahan air dari produk memenuhi persyaratan kelas tahan air IP yang sesuai.
Mesin tes tahan air IPX1-4 memiliki berbagai aplikasi, termasuk tetapi tidak terbatas untuk bidang berikut:
1. Elektronik: mesin uji tahan air digunakan untuk menguji kinerja tahan air pada ponsel, tablet, laptop, TV, peralatan audio, pengisi daya, adaptor daya, dan produk elektronik lainnya.
2. Otomotif: mesin uji tahan air dapat melakukan pengujian tahan air bagian otomatis seperti lampu, sensor, panel kontrol, pengisi daya mobil, pengontrol jendela daya, dll., untuk memastikan operasi normal mereka dalam kondisi cuaca yang berbeda.
3. Pencahayaan: mesin uji tahan air menguji kemampuan tahan air dari lampu jalan, lampu luar ruangan, rumah lampu, dll., untuk memastikan keandalan peralatan pencahayaan dalam lingkungan yang basah atau hujan.
4. Instrumentasi: semua jenis instrumen pengukuran, instrumen kontrol, sensor, dan uji performa tahan air lainnya untuk beradaptasi dengan lingkungan kerja yang kompleks.
