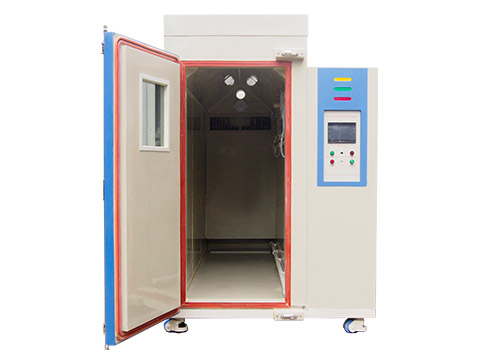

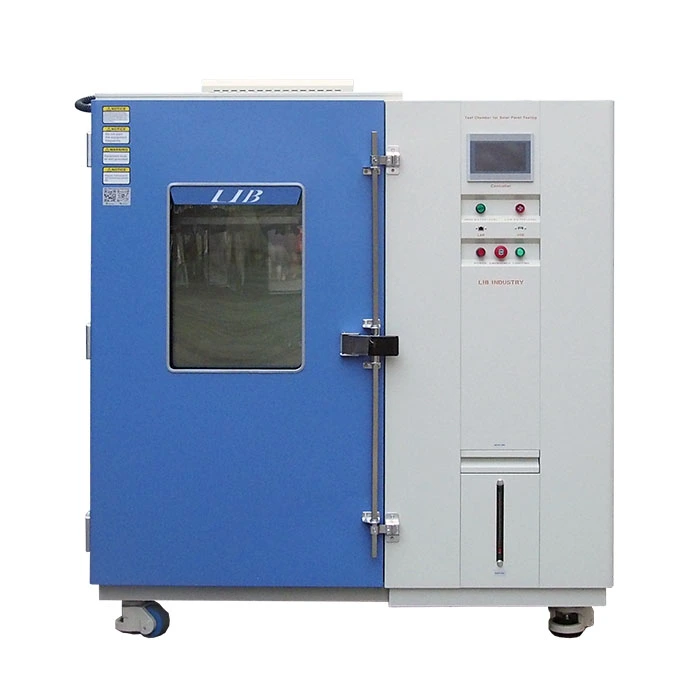

Ruang iklim PV, sejenis ruang suhu dan kelembaban, terutama digunakan untuk uji simulasi suhu dan kelembaban produk fotovoltaik (PV) untuk mengevaluasi kinerja dan keandalannya di bawah berbagai kondisi suhu dan kelembaban dengan rentang suhu -60℃ ～ +100 ℃ dan rentang kelembaban 20% ~ 98% RH.
Model: DHPV-04,PV-04
Standar: ,IEC 62804,IEC 61215,IEC 61646,IEC 62108,UL 1703,JIS C-8990,C-8991,C-8917,C-8938

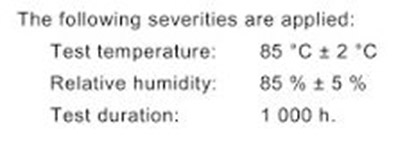

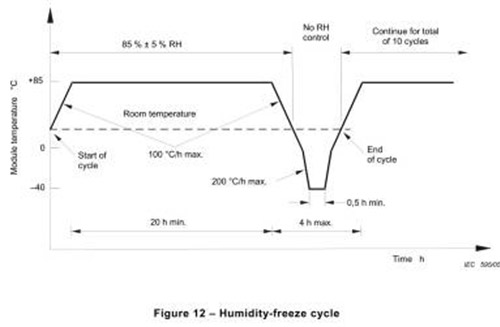

1. Sebagai sebuah profesionalprodusen ruang lingkungan, ruang uji modul PV kami sangat mensimulasikan berbagai lingkungan suhu dan kelembaban yang mungkin dihadapi produk fotovoltaik dalam proses penggunaan sebenarnya, seperti kondisi iklim di berbagai daerah, perubahan suhu dan kelembaban di musim yang berbeda, dll. Dapat diuji sesuai standar untuk titik khusus seperti suhu 85 dan kelembaban 85.
2. Efisiensi pengujian tinggi, dan beberapa produk PV dapat diuji secara bersamaan, atau produk yang sama dapat diuji dalam berbagai kondisi suhu dan kelembaban yang berbeda. Dan kecepatan naik dan pendinginan ruang iklim PV lebih cepat.
3. Dudukan sampel yang dapat disesuaikan, ketinggian dudukan sampel dapat disesuaikan untuk meningkatkan penerapan berbagai ukuran modul fotovoltaik. Sudut penempatan modul fotovoltaik juga dapat disesuaikan.
4. Faktor lingkungan yang disesuaikan. Selain suhu dan kelembaban, Anda juga dapat menyesuaikan faktor lingkungan lainnya seperti cahaya, hujan, kecepatan angin, semprotan garam, dll., faktor lingkungan ini dapat dikendalikan secara terpisah atau bersama-sama.
Model |
PV-04 |
||
Dimensi Internal (mm) |
1300*700*1350 |
||
Dimensi Keseluruhan (mm) |
1900*1100*1750 |
||
Volume Interior |
1220L |
||
Parameter |
Rentang Suhu |
-60℃ ～ +100 ℃ |
|
Fluktuasi Suhu |
± 0.5 ℃ |
||
Deviasi Suhu |
± 2.0 ℃ |
||
Rentang Kelembaban |
20% ~ 98% RH |
||
Deviasi Kelembaban |
± 2.5% RH |
||
Laju Perubahan Suhu |
1 ~ 3.4 ℃ / Menit |
||
Ukuran Panel |
1M*2M |
||
Kapasitas Panel |
4 / 6 / 8 / 10 / 12 Buah |
||
Pengontrol |
Pengontrol layar sentuh LCD berwarna yang dapat diprogram |
||
Koneksi Ethernet, PC Link, USB | |||
Kelembaban |
Sistem pasokan air |
Pasokan air otomatis |
|
Sistem pasokan air |
Sistem pemurnian air |
||
Pelembap |
Isolasi eksternal, humidifier penguapan permukaan baja tahan karat |
||
Dehumidifikasi |
Evaporator |
||
Sensor |
Sensor Suhu |
Resistansi Platina PTR PT100Ω/MV Kelas A, akurasi 0.001℃ |
|
Sensor Kelembaban |
Sensor bola kering dan basah |
||
Tangki Air Bawaan (mm) |
270*300*450 |
||
Ukuran Jendela Penglihatan (mm) |
330*370 |
||
Sirkulasi Udara |
Kipas angin sentrifugal |
||
Perangkat Keamanan |
Perlindungan Pembakaran Kering Pelembap; Perlindungan Suhu Berlebih; Perlindungan Arus Berlebih; Perlindungan Tekanan Tinggi Refrigeran; Perlindungan Kekurangan Air; Perlindungan Kebocoran Tanah |
||

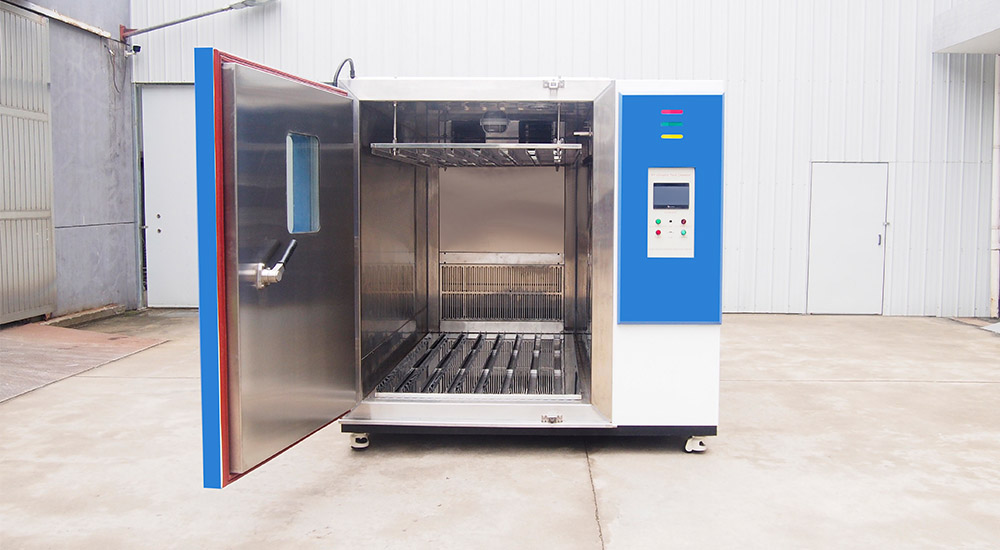

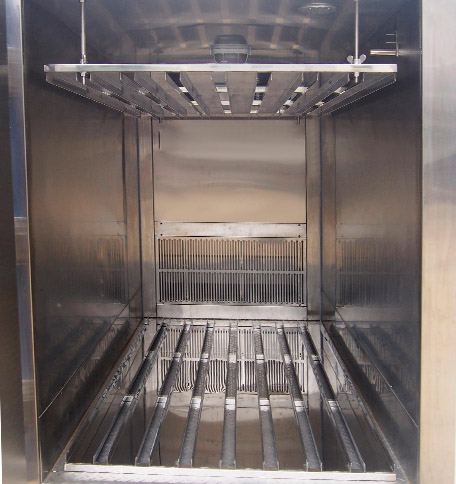

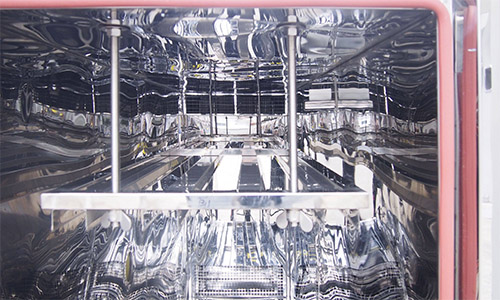

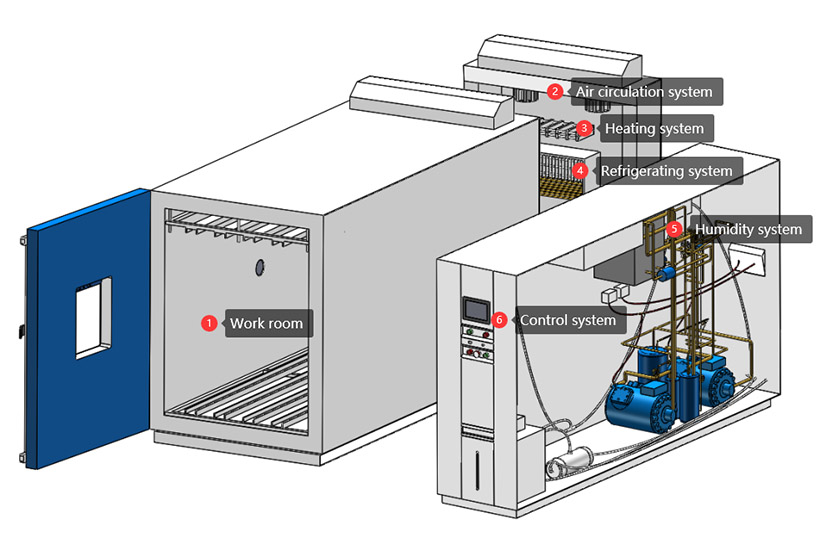

Ruang kerja umumnya dirancang sebagai balok persegi untuk memudahkan penempatan panel fotovoltaik. Panel PV dipasang tegak, dan sudut dapat disesuaikan secara vertikal. Ada rak sampel di bagian atas ruang kerja untuk menahan panel PV pada tempatnya.

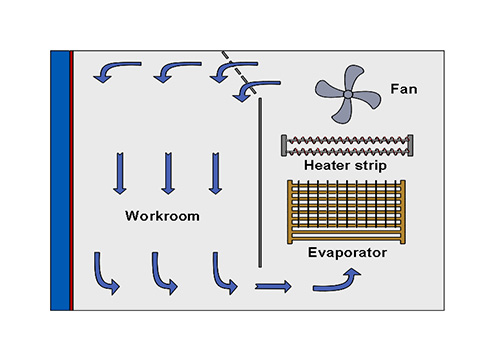

Sistem sirkulasi udara terdiri dari kipas sentrifugal dan merupakan komponen inti dari sistem sirkulasi udara. Karena ruang kerja ruang uji PV lebih besar, sirkulasi udara diperlukan untuk memastikan distribusi suhu yang seragam.

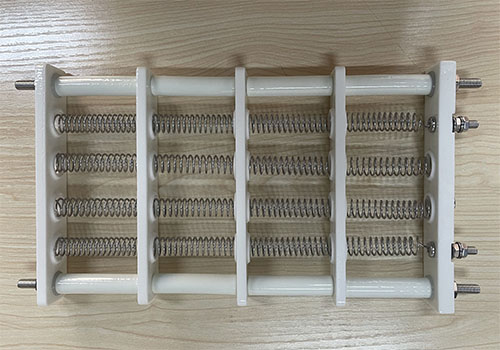

Sistem pemanas terutama terdiri dari kawat resistansi daya tinggi. Kawat resistansi ini memiliki efisiensi dan stabilitas pemanasan tinggi dengan 1-3.4℃/mnt, dan elemen pemanas didistribusikan di bagian belakang ruang iklim PV.

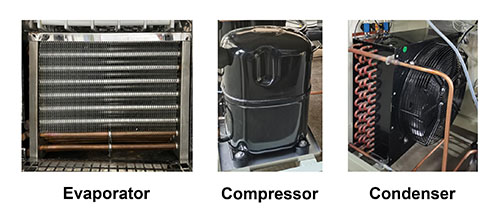

Sistem pendingin mencakup kompresor, kondensor, elemen throttle, dan evaporator, keempat komponen ini membentuk siklus pendinginan.
.jpg "PV_Climate_Chamber14_(2).jpg")

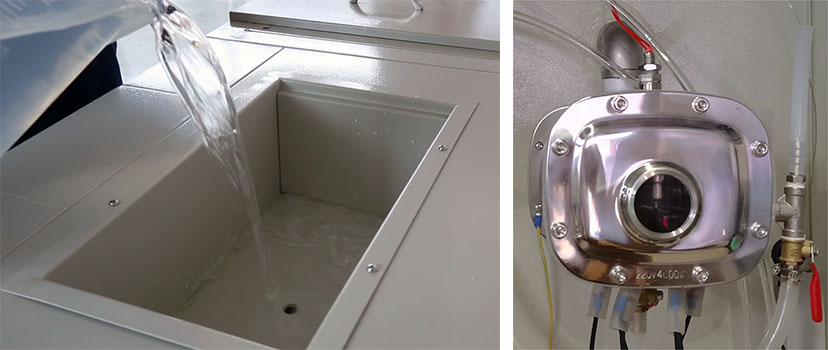

Sistem kelembaban mengadopsi metode pelembapan uap. Uap tekanan rendah langsung disuntikkan ke ruang uji, kelembaban berkisar dari 20%RH hingga 98%RH.
Pengontrol layar sentuh berwarna PID yang dapat diprogram, komputer koneksi jaringan. Waktu pengujian suhu dan kelembaban, jumlah siklus, dll. dapat diprogram pada pengontrol, data dapat diunduh.
