AMini Temperature Chamberdigunakan ketika jumlah sampel terbatas tetapi presisi suhu tetap harus ketat. Komponen elektronik, baterai, sensor, polimer, pelapis, dan kemasan medis sering memerlukan paparan suhu dingin, kering, atau siklus suhu sebelum disetujui untuk digunakan. Panduan ini membahas mengapa perawatan ruang suhu mini penting, cara melakukan kalibrasi yang benar, parameter IEC 60068 mana yang harus dimasukkan dalam rencana pengujian, dan bagaimana Mini Temperature Chamber dari LIB Industry dibandingkan dengan format ruang lainnya. Dua pembacaan menentukan apakah hasil dapat dipercaya: keseragaman suhu, membandingkan titik di dalam ruang, dan fluktuasi suhu, menunjukkan seberapa besar satu titik berubah seiring waktu. Tanpa pencatatan data ruang dan sertifikat kalibrasi yang valid, pengujian yang gagal sulit dijelaskan dan pengujian yang berhasil sulit dipercaya.
Ruang yang ringkas bereaksi cepat, yang mempersingkat siklus pengujian R&D — tetapi juga berarti jalur udara yang terhambat, rak yang kelebihan beban, atau segel pintu yang aus dapat dengan cepat mengubah medan termal.
Sampel dinilai berdasarkan udara yang benar-benar dialaminya, bukan hanya tampilan pengontrol. Keseragaman yang buruk dapat menyebabkan satu sampel lebih dingin dari yang lain; fluktuasi berlebihan dapat memberi tekanan pada PCB atau sensor dengan cara yang tidak direncanakan. Perawatan rutin menjaga kipas, segel, ruang kerja, pengontrol, dan perangkat keselamatan dalam kondisi normal. Kalibrasi menambah bukti: membandingkan pembacaan ruang dengan sensor referensi yang dapat ditelusuri pada titik-titik yang dipilih menunjukkan apakah ruang tersebut layak untuk pengujian kualifikasi, inspeksi kedatangan, validasi produk, atau pemeriksaan stabilitas.
Perawatan harian harus sederhana, dapat diulang, dan berfokus pada bagian-bagian yang secara langsung mempengaruhi stabilitas ruang.
· Periksa bagian dalam ruang sebelum setiap pengujian.
Bersihkan serpihan, sisa kemasan, selotip, keping logam, dan material yang tumpah. Bersihkan ruang kerja baja tahan karat dengan kain non-korosif bila diperlukan. Jangan tempatkan sampel menempel pada outlet udara belakang atau kipas sirkulasi — satu perlengkapan yang terlalu besar dapat mengganggu aliran udara.
· Periksa segel pintu dan jendela observasi.
Gasket yang longgar, penumpukan es, atau pintu yang tidak tertutup rapat dapat menyebabkan kebocoran, yang sering terlihat sebagai pendinginan yang lambat, fluktuasi suhu yang tidak stabil, atau kondensasi di dekat jendela observasi. Periksa area penyegelan dan tutup steker port kabel saat tidak digunakan.
· Jaga sirkulasi udara tidak terhalang.
Berikan ruang di sekitar setiap sampel. Untuk papan elektronik, letakkan perlengkapan di rak, bukan di lantai ruang; untuk sel baterai atau bagian plastik, hindari penumpukan rapat kecuali rencana pengujian mensyaratkan kondisi beban tersebut.
· Tinjau pengontrol dan alarm.
Sebelum proses panjang, periksa profil, laju ramp, waktu tinggal, dan batas alarm, termasuk suhu berlebih, arus berlebih, tekanan tinggi refrigeran, kekurangan air, dan perlindungan kebocoran arde.
Interval |
Task |
Mengapa Penting |
Mingguan |
Bersihkan rak, dinding bagian dalam, dan area saluran |
Mencegah kontaminasi dan penumpukan es |
Mingguan |
Tinjau riwayat alarm |
Menemukan masalah kompresor atau sensor sejak dini |
Mingguan |
Ekspor file pencatatan data ruang |
Menyimpan bukti untuk laporan dan audit |
Bulanan |
Periksa segel pintu dan port kabel |
Mengurangi kebocoran dan fluktuasi abnormal |
Bulanan |
Bandingkan tampilan dengan sensor referensi |
Menandai penyimpangan sebelum kalibrasi formal |
Bulanan |
Cadangkan program pengujian umum |
Mencegah hilangnya profil yang tervalidasi |
Kalibrasi seharusnya mencerminkan penggunaan ruang yang sebenarnya — ruang yang kebanyakan digunakan untuk aging pada +85°C tidak memerlukan pemilihan titik yang sama seperti yang digunakan untuk penyaringan dingin -70°C.
Siapkan sensor referensi yang terkalibrasi— termometer referensi, probe PT100, termokopel, atau data logger dengan sertifikat yang valid, lebih akurat dari toleransi yang diperiksa. Rutekan kabel melalui port kabel dan segel rapat.
Pilih titik kalibrasi: biasanya -40°C, -20°C, 0°C, +25°C, +85°C, +150°C, ditambah -70°C untuk pekerjaan dingin, dan titik setel apa pun yang paling sering digunakan dalam produksi. Stabilkan 30–60 menit setelah mencapai set point sebelum mencatat.
Tempatkan sensor untuk uji keseragaman— tengah dan sudut untuk pemeriksaan ruang kosong, posisi sampel aktual untuk pemeriksaan berbeban. Sertifikat ruang kosong mungkin tidak menggambarkan perilaku saat perlengkapan padat dipasang.
Stabilkan dan catat fluktuasi.Fluktuasi adalah pembacaan tertinggi dikurangi terendah di satu lokasi selama periode tertentu; keseragaman membandingkan posisi pada waktu yang sama. Pencatatan data mendukung laporan kalibrasi.
Sesuaikan atau dokumentasikan deviasi.Jika tampilan berbeda dari referensi, periksa penempatan sensor, penyegelan kabel, kondisi beban, dan waktu stabilisasi terlebih dahulu. Sertifikat harus menyatakan pembacaan sebelum dan sesudah penyesuaian.
Referensi Pengujian |
Tujuan |
Parameter untuk Ditulis dalam Rencana |
IEC 60068-2-1, Uji A: Dingin |
Penyimpanan atau pengoperasian suhu rendah |
-20°C, -40°C atau -70°C; beraliran listrik atau tidak; dikemas atau tidak; waktu stabilisasi; paparan 2 jam, 16 jam, 72 jam atau 96 jam |
IEC 60068-2-2, Uji B: Panas Kering |
Penyimpanan atau pengoperasian suhu tinggi |
+70°C, +85°C, +105°C atau +150°C; bertenaga atau tidak; waktu stabilisasi; paparan 2 jam, 16 jam, 72 jam atau 96 jam |
IEC 60068-2-14, Uji N |
Efek perubahan suhu |
Suhu rendah, suhu tinggi, waktu tinggal, waktu transfer atau laju perubahan, jumlah siklus |
"Temperature cycling test" saja terlalu kabur. Rencana yang berguna dibaca: -40°C hingga +85°C, 30 menit tinggal di setiap titik, 5 siklus, pemanasan 3°C/menit, pendinginan 1°C/menit, sampel tidak beraliran daya, interval pencatatan data 1 menit.
Fluktuasi berlebihan: kebocoran pintu, pengaturan pengontrol yang tidak stabil, kontak sensor yang buruk, aliran udara terhambat, atau beban yang membuang panas — periksa gasket, port kabel, penempatan sampel, dan kelonggaran aliran udara terlebih dahulu.
Keseragaman buruk: umum terjadi saat sampel dikemas terlalu rapat. Memindahkan perlengkapan 50mm dari outlet udara dapat mengubah hasil; jika ruang lulus kosong tetapi gagal berbeban, tinjau tata letak beban.
Pencatatan data tidak ada: laporan tanpa kurva suhu merupakan bukti yang lemah. Catat set point, suhu aktual, waktu, kejadian alarm, operator, ID sampel, dan nama program; simpan data mentah dengan laporan dan sertifikat kalibrasi untuk pengujian yang berhadapan dengan pelanggan.

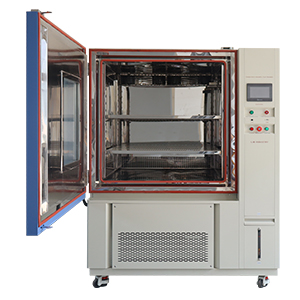

Mini Temperature Chamber dari LIB Industry dibuat untuk laboratorium yang membutuhkan tapak kecil namun tetap memerlukan cakupan suhu yang luas dan kontrol yang stabil.
Item |
Spesifikasi atau Fitur |
Volume kerja |
50 L atau 80 L |
Ruang internal |
320 × 350 × 450mm atau 400 × 400 × 500mm |
Pilihan rentang suhu |
-20°C hingga +150°C, -40°C hingga +150°C, atau -70°C hingga +150°C |
Fluktuasi suhu |
±0,5°C |
Deviasi suhu / keseragaman |
±2,0°C |
Laju pemanasan dan pendinginan |
Pemanasan 3°C/menit, pendinginan 1°C/menit |
Kontrol dan data |
Layar sentuh LCD yang dapat diprogram, koneksi Ethernet |
Struktur ruang |
Interior baja tahan karat SUS304, lubang kabel, dua rak |
Ruang ini menggabungkan ruang kerja tahan korosi, eksterior baja berlapis, insulasi, pencahayaan interior, dan jendela observasi. Profil yang dapat diprogram memungkinkan satu unit menjalankan penyimpanan dingin, panas kering, dan siklus suhu secara berurutan tanpa pergantian manual — yang secara langsung penting untuk rutinitas perawatan di atas, karena lebih sedikit konfigurasi ulang manual berarti lebih sedikit peluang bagi segel longgar atau batas alarm yang salah program untuk terlewat tanpa disadari.
Memilih antara ruang mini di atas meja dan ruang walk-in yang lebih besar bergantung pada volume sampel dan konfigurasi beban, bukan hanya anggaran:
Faktor |
Mini Temperature Chamber (50–80L) |
Walk-In Environmental Room |
Volume sampel |
Batch kecil, komponen individual |
Beberapa perakitan besar atau rak secara bersamaan |
Kontrol keseragaman suhu |
Lebih ketat, lebih mudah mempertahankan ±2,0°C dalam volume kecil |
Memerlukan lebih banyak rekayasa aliran udara untuk menjaga keseragaman |
Tapak |
Di atas meja, ruang lab minimal |
Ruangan khusus, menempati lantai yang signifikan |
Kasus penggunaan umum |
Penyaringan R&D, inspeksi kedatangan, kualifikasi batch kecil |
Pengujian produksi perakitan penuh atau multi-unit |
Kecepatan reaksi terhadap perubahan set-point |
Cepat, ideal untuk rencana pengujian siklus pendek |
Lebih lambat karena volume udara yang lebih besar |
Xi'an LIB Environmental Simulation Industry telah memproduksi ruang uji lingkungan sejak 2009, mencakup desain, manufaktur, penjualan, dan layanan. Jangkauannya meliputi ruang suhu dan iklim, ruang korosi, ruang IP debu dan air, ruang pelapukan, dan ruang uji khusus — sehingga laboratorium yang memulai dengan Mini Temperature Chamber untuk penyaringan R&D dapat meningkatkan ke peralatan kualifikasi yang lebih besar dari pemasok yang sama.
Laboratorium yang menjalankan LIB Mini Temperature Chamber untuk inspeksi kedatangan dan penyaringan R&D melaporkan bahwa laju pemanasan/pendinginan yang cepat menjaga rencana siklus pendek tidak menjadi hambatan, dan bahwa pencatatan data yang terhubung Ethernet mempercepat perbandingan penyimpangan bulanan karena kurva yang diekspor tidak perlu ditranskripsi secara manual. Beberapa pelanggan menyimpan profil penyimpanan dingin, panas kering, dan siklus yang tervalidasi berdampingan di layar sentuh, memotong waktu penyiapan antara pengujian IEC 60068-2-1 dan 60068-2-2 pada unit yang sama.
|
|
Walk-In Environmental Rooms — pengujian produksi perakitan penuh atau multi-unit setelah validasi R&D. |
Dust & Sand Test Chambers — pengujian IP5X/IP6X untuk penutup yang sama yang disaring suhunya. |
Corrosion / Salt Spray Test Chambers— ketahanan pelapis dan rumah bersama data siklus suhu. |
1. Seberapa sering Mini Temperature Chamber harus dikalibrasi?Sebagian besar laboratorium menggunakan interval 6–12 bulan. Penggunaan berat, audit pelanggan, perbaikan, penggantian sensor, atau hasil uji yang gagal mungkin memerlukan kalibrasi lebih awal.
2. Apa perbedaan antara keseragaman suhu dan fluktuasi?Keseragaman membandingkan pembacaan di posisi yang berbeda pada waktu yang sama. Fluktuasi mengukur seberapa besar satu posisi berubah setelah stabilisasi.
3. Mengapa pencatatan data ruang penting?Mencatat kurva pengujian nyata, membantu menemukan kejadian abnormal, mendukung analisis kegagalan, dan memberikan bukti untuk sertifikat kalibrasi atau laporan pelanggan.
4. Garansi dan dukungan purna jual apa yang disediakan LIB Industry?LIB mendukung Mini Temperature Chamber-nya denganGaransi 36 bulan (3 tahun) dan layanan tindak lanjut seumur hidup, plus panduan instalasi, dukungan komisioning, panduan perawatan, dan dukungan perbaikan.
5. Bisakah LIB membangun Mini Temperature Chamber non-standar?Ya — di luar konfigurasi standar 50L dan 80L, LIB menawarkankustomisasi non-standardijalur produksi penuh sendiri, denganlayanan satu atapmencakup konsultasi, manufaktur, instalasi, dan pelatihan; setiap unit menjalani inspeksi kinerja, pemeriksaan fungsional, dan kalibrasi sebelum pengiriman.
6. Apakah lulus kalibrasi dalam keadaan kosong menjamin hasil yang akurat saat berbeban?Tidak — sertifikat ruang kosong mungkin tidak menggambarkan perilaku begitu perlengkapan padat atau set papan bertenaga dipasang. Pemeriksaan berbeban dengan sensor di posisi sampel nyata mengonfirmasi keseragaman dalam kondisi pengujian yang sebenarnya.
Mini Temperature Chamber memberikan nilai terbaiknya ketika perawatan, kalibrasi, dan pencatatan data merupakan bagian dari proses pengujian, bukan renungan. Pembersihan harian, kontrol aliran udara, pemeriksaan segel pintu, dan tinjauan alarm menjaga ruang tetap sehat; kalibrasi membuktikan perilaku suhu nyata melalui sensor referensi, pemeriksaan keseragaman, dan catatan fluktuasi — mengubah pemeriksaan rutin menjadi bukti kualitas yang dapat digunakan.
Hubungi tim teknik LIB Industry diinquiry@libtestchamber.comuntuk mendiskusikan kebutuhan Mini Temperature Chamber Anda atau meminta proposal teknis atau penawaran.
