Panduan Ukuran Ruang Uji Stres Lingkungan 100L hingga 1000L

Jul 02 2026

Table of Content [Hide]

Memilih sebuahruang uji tekanan lingkunganbukanlah pilihan volume yang sederhana. Ruang 225L bisa lebih andal daripada unit yang lebih besar ketika sampel kecil, aliran udara terbuka, dan pengujian memerlukan kontrol suhu dan kelembapan yang ketat. Ruang 1000L menjadi pilihan yang lebih baik ketika perlengkapan, kabel, sampel bertenaga, atau pemuatan batch memenuhi ruang kerja.

Mengapa Ukuran Ruang Uji Tekanan Lingkungan Penting

Ukuran ruang memengaruhi keseragaman suhu, stabilitas kelembapan, dan throughput pengujian. Ruang kosong di dalam ruang uji adalah bagian dari sistem pengujian — ini memungkinkan udara terkondisi bergerak di sekitar sampel alih-alih membentuk titik panas, kantong dingin, atau area basah di dekat permukaan.

Aturan praktisnya adalah menjaga sampel di bawah sekitar sepertiga volume kerja yang dapat digunakan. Ini berlaku untuk rak PCB, modul baterai, komponen logam, perangkat bertenaga, dan sampel yang dipasang.

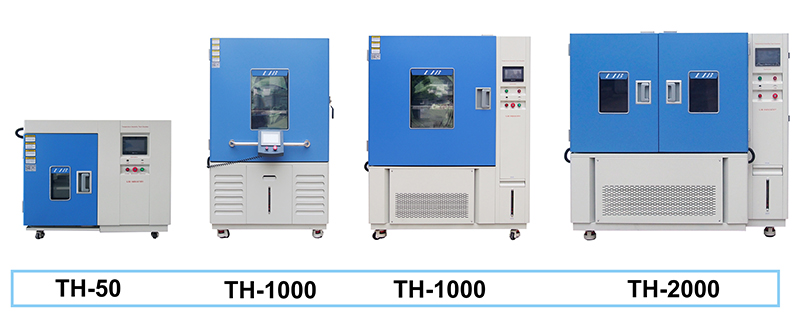

Perbandingan Singkat: 100L, 225L, 500L, 800L, dan 1000L

Volume ruang	Ruang internal, mm	Penggunaan paling tepat	Contoh tipikal
100L	400 × 500 × 500	Komponen kecil dan R&D tahap awal	Sensor, konektor, sampel PCB
225L	500 × 600 × 750	Sampel sedang dan pekerjaan lab fleksibel	Modul kontrol, rakitan kecil
500L	700 × 800 × 900	Pengujian batch dan rakitan lebih besar	Rak PCB, rumah instrumen
800L	800 × 1000 × 1000	Perlengkapan lebih besar atau throughput lebih tinggi	Modul baterai, sub-rakitan
1000L	1000 × 1000 × 1000	Produk besar dan validasi produksi	Unit telekomunikasi, sistem elektronik lebih besar

Pemilihan akhir tetap harus memeriksa ukuran perlengkapan, jalur kabel, berat, keluaran panas, dan profil pengujian — tabel di bawah ini memandu caranya.

Langkah 1 — Mulai dengan Ukuran Sampel Anda, Bukan Volume Ruang

Ukur sampel dalam kondisi pengujian nyata, bukan sebagai produk telanjang. Tambahkan braket, baki, kabel, termokopel, penyangga, rak, dan jarak aman.

Untuk satu sampel, periksa jarak aliran udara di samping, atas, dan belakang. Untuk pengujian batch, hindari penumpukan padat — sepuluh komponen kecil yang ditempatkan terlalu berdekatan dapat menghalangi aliran udara lebih parah daripada satu sampel lebih besar.

Langkah 2 — Sesuaikan Ukuran Ruang dengan Tahap Pengujian dan Aplikasi Anda

Produk yang sama mungkin memerlukan ukuran ruang berbeda pada tahap proyek yang berbeda. R&D membutuhkan perubahan pengaturan cepat. Kontrol kualitas perlu penempatan yang dapat diulang. Penyaringan produksi paling memperhatikan jumlah unit per siklus. Berikut perannya pada setiap ukuran:

100L — komponen kecil dan R&D tahap awal. Cocok untuk sensor, konektor, potongan PCB, sampel karet, pelapis, perekat, dan subkomponen elektronik kecil — berguna saat pengujian sering berganti dan pemuatan harus cepat. Menjadi kurang sesuai begitu perlengkapan memenuhi sebagian besar ruang; jika kabel, braket, atau penyangga memadati jalur udara, naikkan ke 225L.

225L — titik tengah yang fleksibel. Lebih tinggi dan dalam daripada ruang kompak namun tetap terkendali dalam ruang lantai. Pilihan umum untuk rakitan elektronik, rak PCB, dan perangkat bertenaga dengan kabel sinyal, terutama untuk program R&D campuran yang berganti antara panas lembap (mis. 40°C / 93% RH) dan pemeriksaan suhu rendah pada minggu yang sama.

500L dan 800L — pengujian batch dan rakitan lebih besar. 500L adalah pilihan standar untuk pengujian batch berulang, inspeksi barang masuk, perbandingan material, dan penyaringan keandalan. Naikkan ke 800L ketika perlengkapan lebih besar atau benda uji tinggi — modul baterai, panel instrumen, pengaturan kabel padat — di mana volume tambahan memberikan aliran udara stabil dan akses aman, bukan sekadar muat.

1000L — produk besar dan validasi throughput tinggi. Muat produk besar atau uji validasi berulang di mana ruang yang lebih kecil akan berarti terlalu banyak siklus. Juga skala yang tepat untuk peralatan bertenaga, karena pengkabelan, pembuangan panas, dan penempatan sensor semua membutuhkan ruang. Pertanyaan sebenarnya bukan sekadar "apakah bisa muat," melainkan "apakah bisa muat dengan aliran udara stabil dan akses aman."

Referensi cepat berdasarkan aplikasi: R&D komponen → 100L atau 225L. Rakitan elektronik yang perlu ruang untuk operasi bertenaga dan pengkabelan → 225L atau 500L. Elektronik otomotif, modul baterai, peralatan telekomunikasi, rumah lebih besar → 500L, 800L, atau 1000L. Penyaringan produksi frekuensi tinggi → perbesar ukuran untuk mengurangi waktu antri pada profil panjang berulang.

Jangan Pilih Hanya Berdasarkan Volume: 7 Faktor yang Harus Diperiksa

Volume hanya satu bagian dari keputusan. Sebelum membeli, bandingkan profil pengujian — dan data kinerja nyata ruang uji — terhadap masing-masing faktor ini.

Dimensi internal. Periksa lebar, kedalaman, dan tinggi terhadap orientasi sampel terbesar, termasuk perlengkapan dan radius tikungan kabel.

Volume kerja yang dapat digunakan. Ruang yang dapat digunakan lebih kecil dari volume internal total. Sampel tidak boleh menghalangi outlet kipas, jalur udara balik, sensor kelembapan, area drainase, atau aliran udara rak.

Rentang suhu. Ruang LIB menawarkan opsi -20°C hingga +150°C, -40°C hingga +150°C, atau -70°C hingga +150°C. Pilih rentang suhu rendah dengan margin di bawah titik uji aktual Anda.

Rentang kelembapan. Rentang 20% hingga 98% RH mencakup sebagian besar uji penyimpanan, transportasi, dan panas lembap — tetapi periksa kinerja kelembapan pada titik suhu aktual, bukan sekadar rentang terukur.

Kinerja pemanasan dan pendinginan. Laju ramp penting untuk siklus termal dan pemulihan setelah pintu dibuka. Ruang LIB berjalan pada pemanasan 3°C/menit dan pendinginan 1°C/menit, yang cocok untuk sebagian besar profil uji iklim.

Beban panas dan pengujian sampel bertenaga. Sampel bertenaga melepaskan panas. Ruang LIB mendukung peringkat beban panas 1000W, yang penting untuk elektronik, pekerjaan baterai, dan pengujian fungsional langsung.

Layanan dan dukungan di balik ruang uji. Ruang uji adalah aset lab jangka panjang, bukan pembelian satu kali. Panduan pemasangan, kalibrasi, dan seberapa cepat pemasok dapat merespons pemeliharaan atau perbaikan secara langsung memengaruhi waktu aktif pada program keandalan multi-minggu — layak dipertimbangkan bersama lembar spesifikasi, bukan setelah pembelian.

Standar Pengujian dan Ukuran Ruang: Parameter yang Harus Diperiksa

Standar menentukan kondisi yang harus dijaga di sekitar sampel. Jika sampel berdesakan, layar mungkin mencapai titik setel sementara permukaan produk mengalami kondisi yang sepenuhnya berbeda.

Standar	Parameter terkait ruang utama
IEC 60068-2-78 panas lembap keadaan tetap	Tingkat keparahan tipikal meliputi 30°C ± 2°C pada 85% atau 93% RH, dan 40°C ± 2°C pada 85% atau 93% RH. Durasi dapat berkisar dari 12 jam hingga 56 hari. Konduktivitas air pelembap umumnya dibatasi ≤20 µS/cm.
IEC 60068-2-30 panas lembap siklikal	Menggunakan siklus 24 jam: periode hangat lembap 12 jam, pemanasan menuju 55°C selama sekitar 3 jam sementara RH tetap di atas 95%, diikuti oleh bagian suhu lebih rendah dari siklus.
IEC 60068-2-14 perubahan suhu	Uji Na menggunakan transfer cepat udara-ke-udara, seringkali di bawah 1 menit. Uji Nb menggunakan laju perubahan suhu terkendali, sehingga laju ramp dan keseragaman harus sesuai dengan rencana uji tertulis.

Kesalahan Umum Saat Memilih Ukuran Ruang

Kesalahan paling umum adalah memilih ruang yang hanya muat untuk produk — tanpa menyisakan ruang untuk aliran udara, rak, kabel, sensor, dan sampel di masa depan. Lainnya meliputi:

· Menganggap volume total ruang sebagai volume yang dapat digunakan

· Mengabaikan keluaran panas sampel selama pengujian bertenaga

· Memilih rentang suhu rendah tanpa margin

· Mengemas sampel terlalu berdekatan dalam pengujian batch

· Melupakan tinggi pemuatan, drainase, pasokan air, dan daya lab

· Menggunakan satu ukuran ruang untuk setiap profil pengujian

Ruang lebih besar tidak selalu lebih baik. Pilihan terbaik adalah ruang terkecil yang masih memberikan cukup ruang kerja, aliran udara, dan margin kinerja.

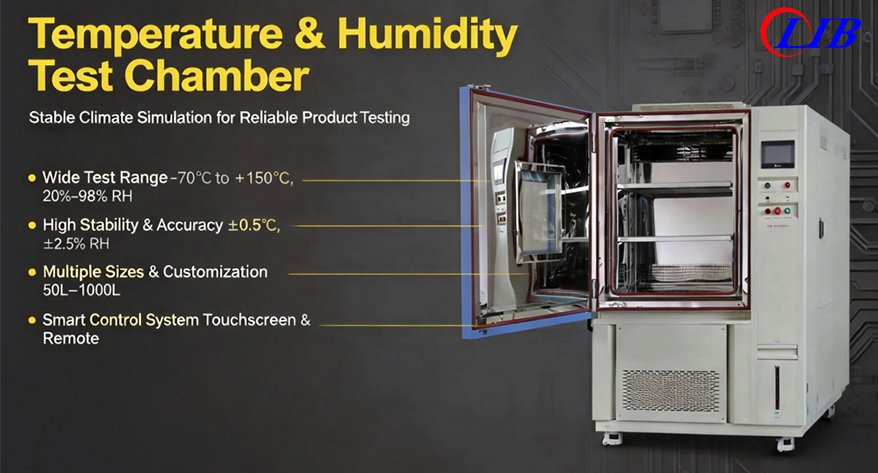

Ruang Uji Tekanan Lingkungan LIB: Spesifikasi dan Dukungan di Satu Tempat

Ruang uji tekanan lingkungan LIB digunakan untuk pengujian suhu, kelembapan, dan keandalan di bidang elektronik, otomotif, kedirgantaraan, material, teknologi baterai, dan bidang terkait. Rentang 100L hingga 1000L memberi laboratorium jalur dari pekerjaan R&D kompak ke tugas validasi lebih besar, didukung oleh struktur layanan di bawah ini.

Parameter utama	Kemampuan ruang uji tekanan lingkungan LIB
Opsi volume	100L, 225L, 500L, 800L, 1000L
Opsi rentang suhu	-20°C hingga +150°C, -40°C hingga +150°C, -70°C hingga +150°C
Rentang kelembapan	20% hingga 98% RH
Fluktuasi suhu	±0,5°C
Deviasi suhu	±2,0°C
Deviasi kelembapan	±2,5% RH
Laju pemanasan / pendinginan	Pemanasan 3°C/menit, pendinginan 1°C/menit
Beban panas	1000W
Sistem kontrol	Layar sentuh LCD warna terprogram dengan koneksi Ethernet
Sistem air	Pasokan air otomatis dengan pemurnian air

Sirkulasi udara seragam mengurangi variasi antar rak. Jendela penglihatan, pencahayaan interior, kontrol terprogram, port kabel, dan pembangkitan kelembapan stabil memudahkan pengujian panjang untuk dijalankan dan direkam. Sampel non-standar dapat diakomodasi melalui solusi ruang yang disesuaikan.

Latar belakang produsen dan layanan: Xi'an LIB Environmental Simulation Industry telah memproduksi dan memasok ruang uji lingkungan sejak 2009, mencakup desain, produksi, penjualan, dan layanan untuk pelanggan di seluruh dunia, dengan rentang produk meliputi ruang suhu dan iklim, ruang korosi, ruang masuk debu dan air, ruang pelapukan, dan sistem simulasi lingkungan khusus. Struktur layanan berjalan dari diskusi teknis dan desain ruang melalui produksi, inspeksi, kalibrasi, pengiriman internasional, panduan pemasangan, pelatihan, serta pemeliharaan dan perbaikan berkelanjutan — didukung oleh garansi 36 bulan dan layanan tindak lanjut seumur hidup, yang penting bagi laboratorium yang menjalankan program keandalan panjang di mana waktu henti sangat mahal.

Kesimpulan

Ukuran ruang uji tekanan lingkungan yang tepat adalah ukuran yang sekaligus muat untuk sampel, perlengkapan, jalur aliran udara, standar pengujian, dan alur kerja lab. Untuk komponen kecil, 100L atau 225L mungkin cukup. Untuk pengujian batch dan rakitan bertenaga, 500L atau 800L sering memberikan margin kerja yang lebih baik. Untuk produk besar atau validasi throughput tinggi, 1000L biasanya lebih aman.

Keputusan akhir harus membandingkan dimensi internal, ruang kerja yang dapat digunakan, rentang suhu, rentang kelembapan, laju ramp, beban panas, dan dukungan layanan secara bersamaan. Setelah poin-poin ini jelas, pemilihan ruang menjadi keputusan teknis praktis alih-alih tebakan berdasarkan volume.

FAQ Tentang Ukuran Ruang Uji Tekanan Lingkungan

T: Apakah ruang lingkungan 100L cukup untuk pengujian elektronik?

Ya, jika elektroniknya adalah komponen kecil, potongan PCB, sensor, atau modul kompak dengan pengkabelan ringan. Jika perangkat bertenaga, ruang 225L sering lebih mudah digunakan.

T: Kapan saya harus memilih ruang uji 225L?

Untuk rakitan elektronik ukuran sedang, tugas R&D campuran, dan pengujian batch kecil — situasi di mana ruang kompak terlalu sempit tetapi ruang besar lebih dari yang dibutuhkan.

T: Apa perbedaan antara ruang uji lingkungan 500L dan 800L?

500L adalah ukuran tipikal untuk pengujian batch dan rakitan uji ukuran sedang. 800L menawarkan lebih banyak ruang untuk perlengkapan lebih besar, sampel sangat tinggi, pengujian baterai besar, dan margin aliran udara lebih besar di sekitar sampel.

T: Kapan saya harus memilih ruang uji 1000L?

Untuk produk lebih besar, untuk menjalankan banyak sampel sekaligus, atau untuk produk bertenaga yang memerlukan lebih banyak ruang untuk pembuangan panas, pengkabelan, dan penempatan sensor.
