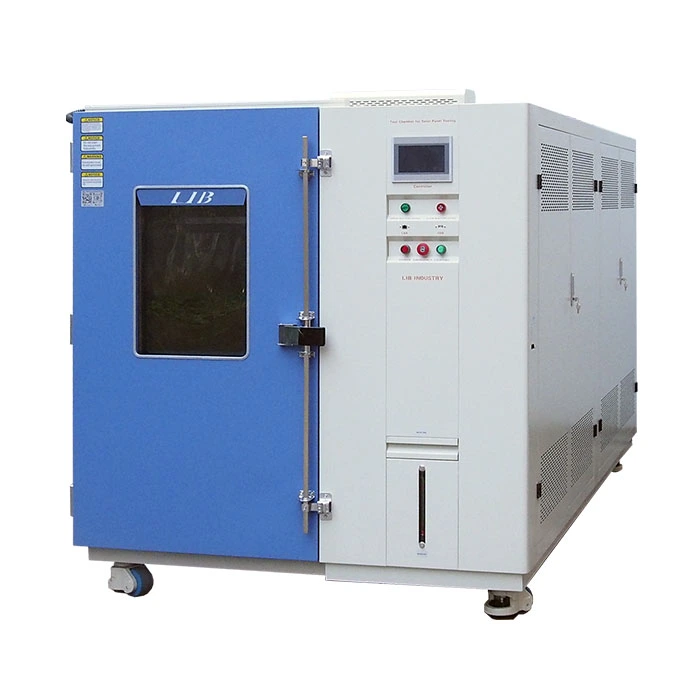

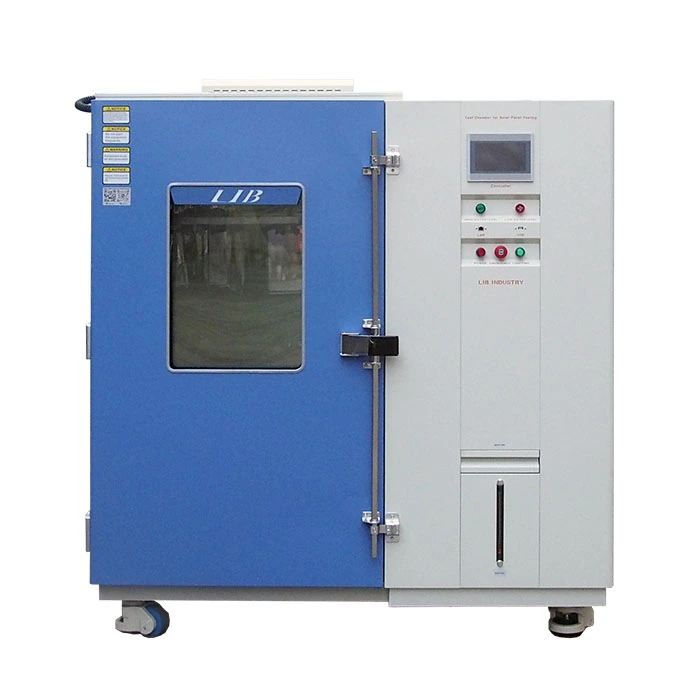

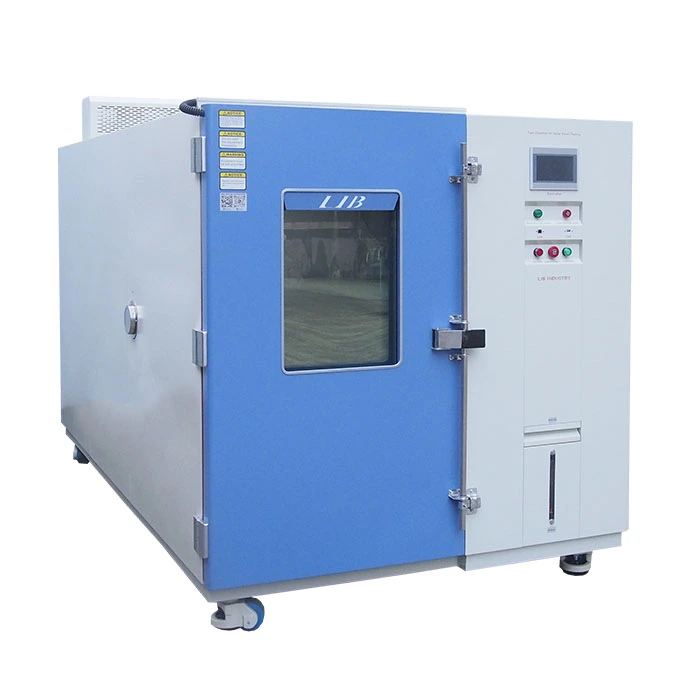

Ruang Uji Modul PV

Name: Ruang Uji Modul PV
Brand: Xi'an LIB Environmental Simulation Industry

Ruang uji modul PV digunakan untuk menguji kinerja modul fotovoltaik (PV). Dapat mensimulasikan suhu, kelembaban, dll., rentang suhu dapat dari -60℃ hingga +100℃, rentang kelembaban mencakup 20%-98% RH. Dengan cara ini, indikator kinerja seperti efisiensi pembangkitan daya dan stabilitas modul fotovoltaik di berbagai lingkungan diuji.

Model DHPV-04,PV-04

Standar ,IEC 62804,IEC 61215,IEC 61646,IEC 62108,UL 1703,JIS C-8990,C-8991,C-8917,C-8938

Ikhtisar Ruang Uji Modul PV untuk Industri Tenaga Surya

Fitur dan Manfaat Ruang Uji Modul PV

1. Mempercepat proses penuaan modul fotovoltaik dengan mensimulasikan kondisi lingkungan ekstrem dan mengevaluasi kinerja serta keandalan jangka panjang dalam waktu yang lebih singkat.

2. Sesuai dengan ukuran dan desain ruang uji, beberapa modul fotovoltaik dapat diuji secara bersamaan, meningkatkan efisiensi pengujian dan memenuhi kebutuhan pengujian dalam produksi skala besar serta penelitian dan pengembangan.

3. Ruang uji dirancang dan diproduksi sesuai dengan standar internasional dan spesifikasi industri yang relevan, seperti IEC 61215, IEC 61646, dll.

4. Lingkungan pengujian yang stabil dan parameter kontrol yang presisi memastikan pengulangan dan keterbandingan hasil pengujian. Untuk modul fotovoltaik yang sama, beberapa pengujian dilakukan dalam kondisi pengujian yang sama, dan penyimpangan hasilnya kecil.

Spesifikasi Ruang Uji Modul PV

Model		PV-04
Dimensi Internal (mm)		13007001350
Dimensi Keseluruhan (mm)		190011001750
Volume Interior		1220L
Parameter	Rentang Suhu	-60℃ ∼ +100 ℃
	Fluktuasi Suhu	± 0.5 ℃
	Penyimpangan Suhu	± 2.0 ℃
	Rentang Kelembaban	20% ~ 98% RH
	Penyimpangan Kelembaban	± 2.5% RH
	Laju Perubahan Suhu	1 ~ 3.4℃ / Menit
	Ukuran Panel	1M*2M
	Kapasitas Panel	4 / 6 / 8 / 10 / 12 Buah
	Kontroler	Kontroler layar sentuh LCD berwarna yang dapat diprogram
		Koneksi Ethernet, PC Link, USB
	Kelembaban	Sistem pasokan air	Pasokan air otomatis
		Sistem pasokan air	Sistem pemurnian air
		Pelembab	Isolasi eksternal, pelembab evaporasi permukaan baja tahan karat
		Dehumidifikasi	Evaporator
	Sensor	Sensor Suhu	PTR Platinum Resistance PT100Ω/MV Kelas A, akurasi 0.001℃
		Sensor Kelembaban	Sensor bola kering dan basah
	Tangki Air Terpasang (mm)	270300450
	Ukuran Jendela Pengamatan (mm)	330*370
	Sirkulasi Udara	Kipas angin sentrifugal
	Perangkat Keamanan	Perlindungan Pembakaran Kering Pelembab; Perlindungan Suhu Berlebih; Perlindungan Arus Berlebih; Perlindungan Tekanan Tinggi Refrigeran; Perlindungan Kekurangan Air; Perlindungan Kebocoran Tanah

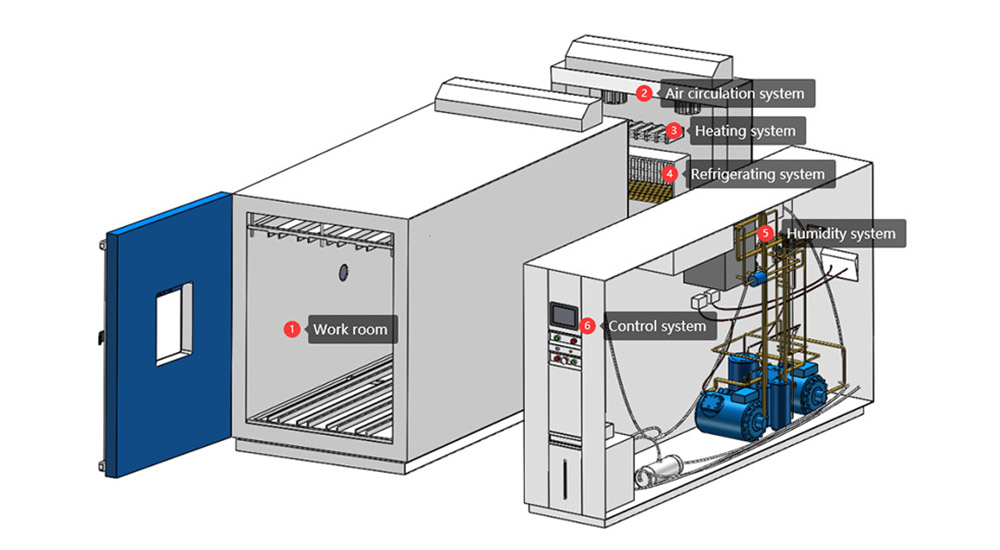

Konfigurasi Ruang Uji Modul PV

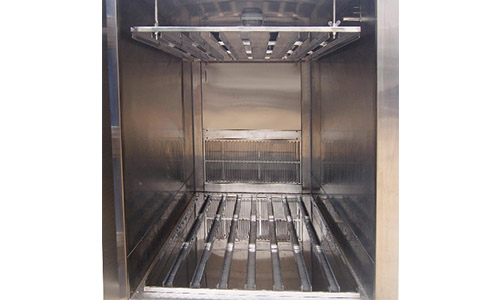

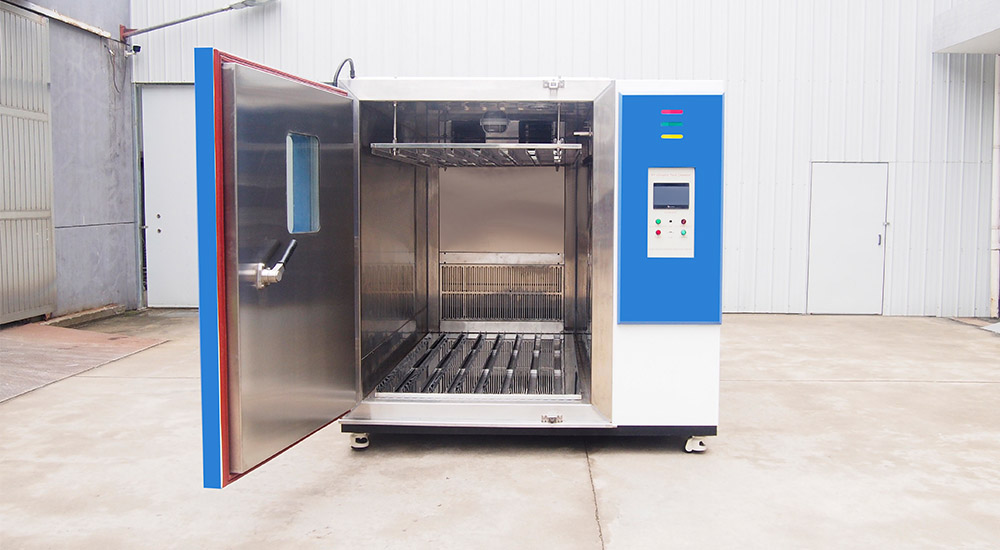

①Ruang Kerja	Ruang kerja menggunakan SUS304 yang tahan korosi dan tahan suhu tinggi. Segel karet silikon tahan panas ganda dipasang antara pintu dan rumah. Dilengkapi dengan sensor suhu dan kelembaban. Pemegang sampel dapat disesuaikan, seperti menyesuaikan jarak dan sudut pemegang sampel, untuk memenuhi kebutuhan pengujian modul PV dengan spesifikasi berbeda.

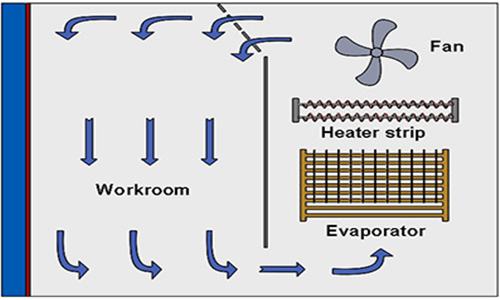

②Sistem sirkulasi udara	Pasang beberapa kipas aksial. Mempromosikan sirkulasi udara sehingga suhu, kelembaban, dan faktor lingkungan kustom lainnya terdistribusi secara merata di ruang pengujian untuk menghindari perbedaan lingkungan lokal.

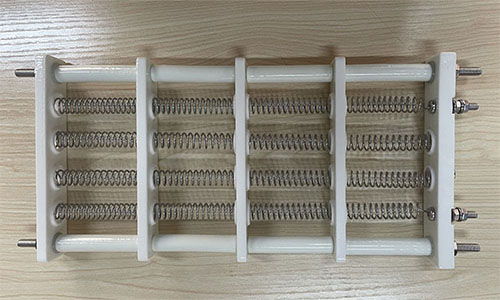

③Sistem pemanas	Pemanasan kawat resistansi dapat dengan cepat dan merata memanaskan udara di dalam ruang uji untuk mencapai kenaikan suhudengan 1-3.4℃/menit.

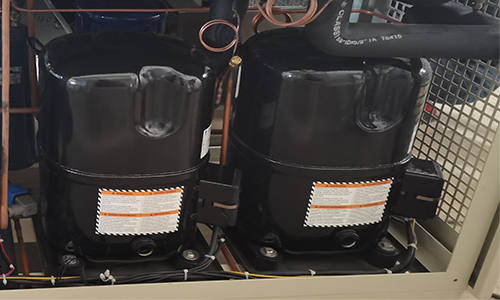

④Sistem pendingin	Sistem pendingin menggunakan pendinginan kompresi mekanis, yang terdiri dari kompresor, kondensor, evaporator, katup throttle, dan komponen lainnya.

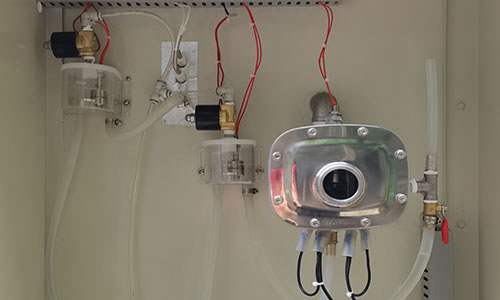

⑤Sistem kelembaban	Pelembab uap yang mengubah air menjadi uap air dan meningkatkan kelembaban di dalam ruang uji.

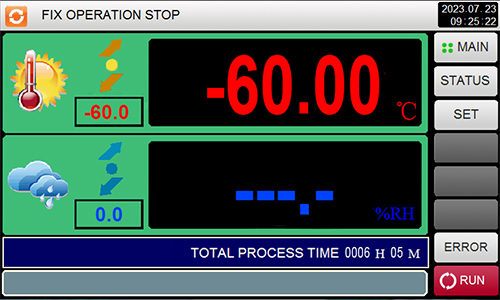

⑥Sistem kontrol	Kontroler layar sentuh LCD berwarna yang dapat diprogram. Kontroler dapat mengontrol secara akurat sesuai parameter yang ditetapkan untuk mewujudkan penyesuaian otomatis lingkungan pengujian.
