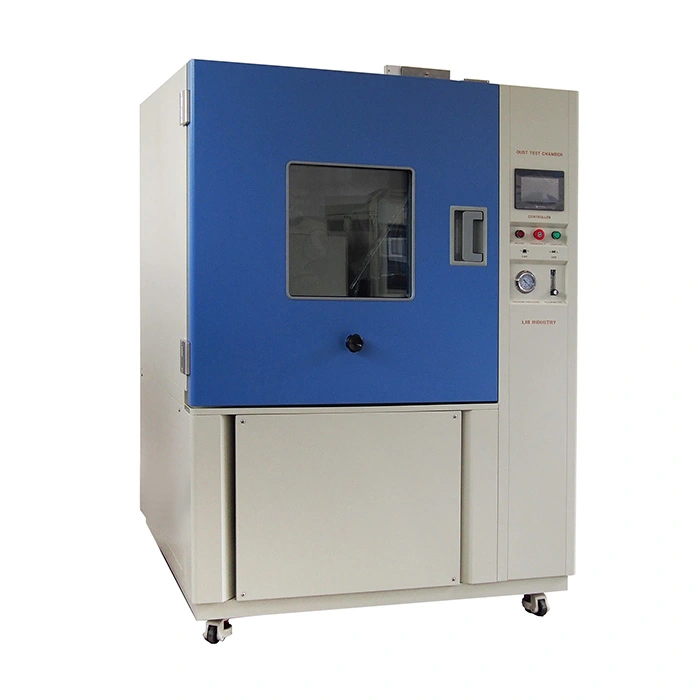

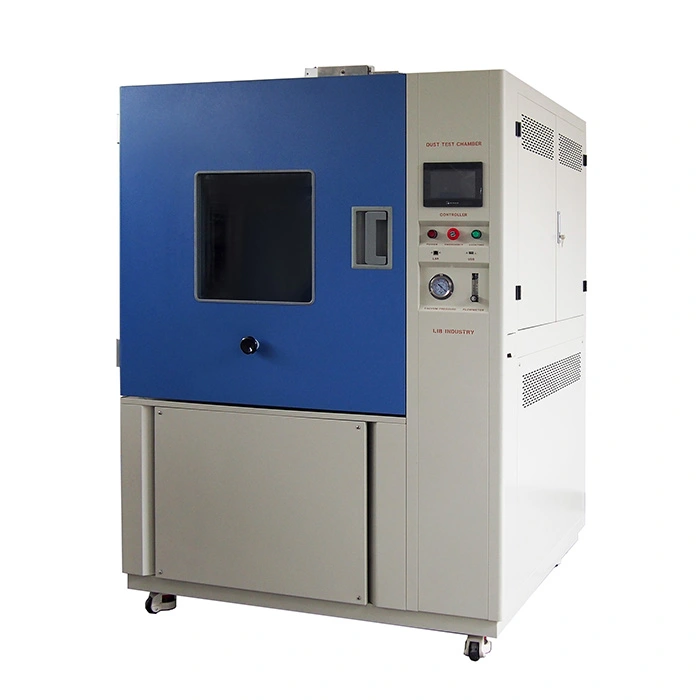

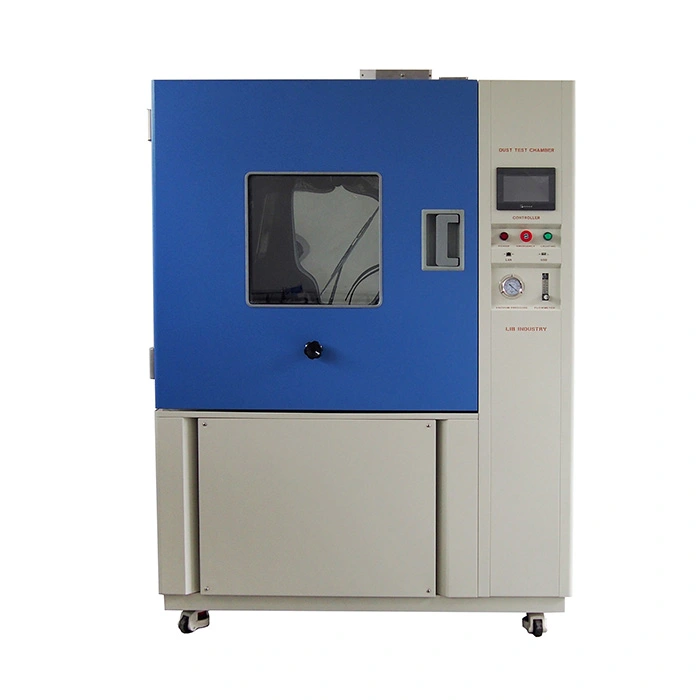

Perangkat uji IP66K

Perangkat uji IP66K menggabungkan perangkat uji IP6X dan perangkat uji IPX6K, masing-masing untuk pengujian anti debu cangkang produk di bawah 2kg ~ 4kg/mdust konsentrasi debu, dan tes tahan air di bawah dampak 2.5M ~ 3M jarak jet air tekanan tinggi.

Tersedia perangkat tes IP66K standar dan kustom, dapatkan Penawaran hari ini.

Model: DI-800, DI-1000, DI-1500, DI-2000, R6K-1200

Standar: IEC 60529, IP5X, IP6X, IPX5, IPX6, IPX6K, ISO20653, IEC 60068-2-68, IEC 60598, MIL-STD-810G

Fitur dan manfaat perangkat uji IP66K

1. Peralatan uji debu dan peralatan uji tahan air memiliki sistem sirkulasi (siklus debu, siklus air), menghemat sumber daya uji.

2. program uji yang dapat diprogram, uji otomatis penuh, meningkatkan efisiensi uji dan mencegah kerusakan yang disebabkan oleh kesalahan operasi.

3. Struktur terintegrasi kekuatan tinggi dan material SUS304, peralatan dapat menahan korosi pasir dan jet air jangka panjang.

4. Perangkat uji IP66K dapat digunakan untuk berbagai pengujian produk, termasuk peralatan elektronik, suku cadang otomotif, lampu, dll., berbagai aplikasi.

Spesifikasi perangkat uji IP6X

Model

DI800

DI1000

DI1500

DI2000

Dimensi Internal (mm)

800*1000*1000

1000*1000*1000

1000*1500*1000

1000*2000*1000

Dimensi keseluruhan (mm)

1040*1450*1960

1330*1450*1960

1330*1950*1990

1330*2450*1990

Volume berguna (L)

800

1000

1500

2000

Rentang suhu

Sekitar ~ + 50 ℃

Rentang kelembaban

<30% RH

Diameter kawat Normal

50um

Lebar Nominal celah antara kabel

75um

Waktu bertarung

0 ~ 99H59M

Meniup waktu

0 ~ 99H59M

Outlet daya spesimen

Soket 16A tahan debu

Pengontrol

Pengontrol saringan mesh sentuh LCD warna dapat diprogram, koneksi Ethernet

Perangkat keamanan

Perlindungan suhu berlebih; Perlindungan arus berlebih;

Perlindungan kebocoran bumi; Perlindungan urutan fase

Bahan eksterior

Pelat baja A3 dengan lapisan pelindung

Bahan Interior

SUS304 stainless steel

Konfigurasi standar

Rak contoh, pembersih debu, bubuk talcum (5kgs)

Kekuatan

AC380V 50Hz

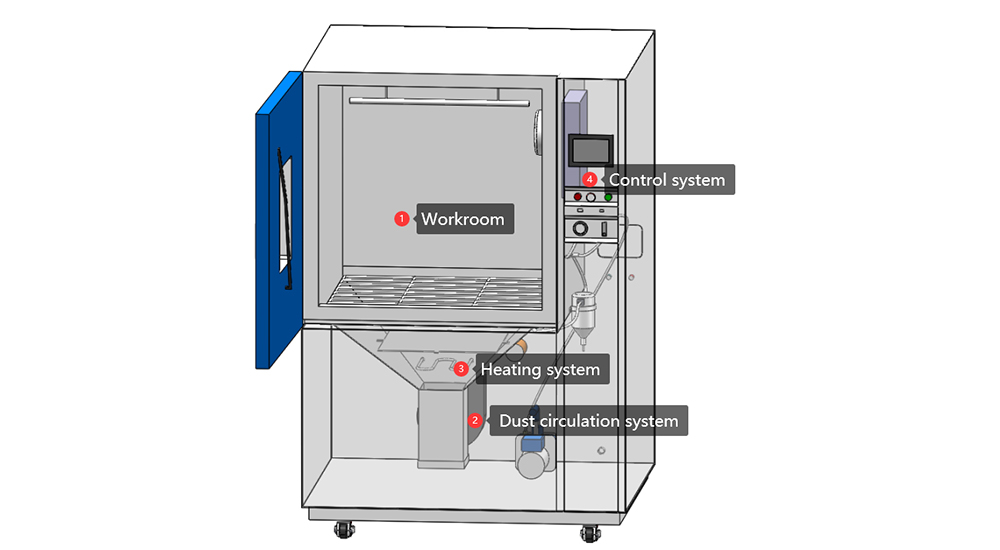

Konfigurasi perangkat uji IP6X

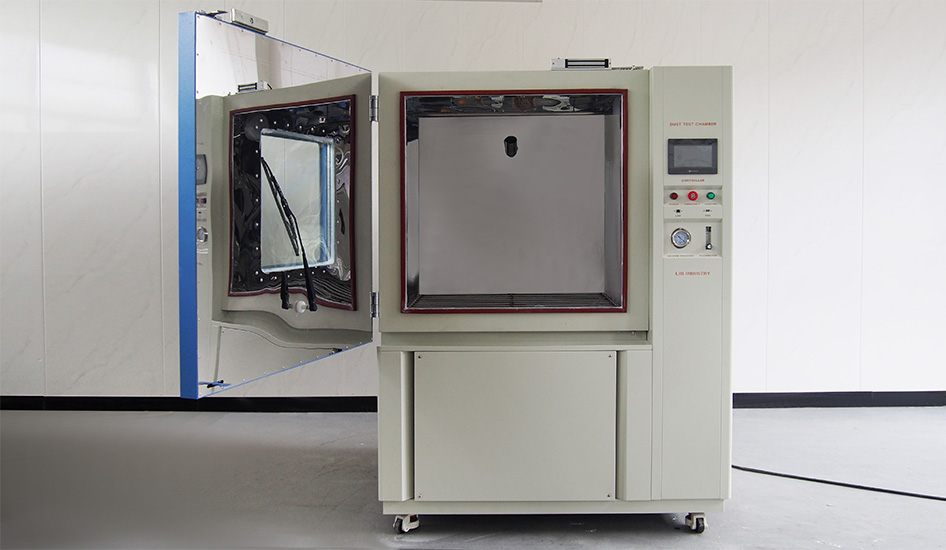

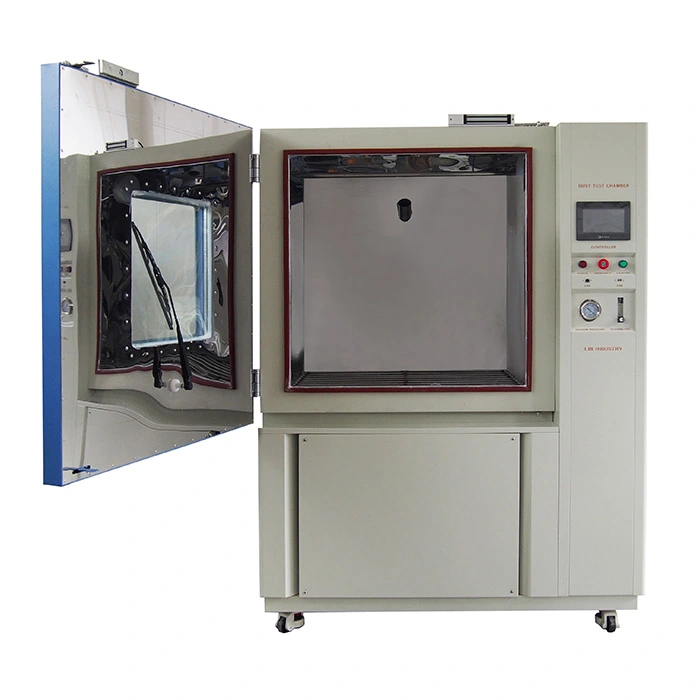

① Workroom

Debu keluar dari atas, debu kembali dari bawah, dan sampel dapat digantung pada pemegang sampel untuk paparan debu yang lebih komprehensif

Ringan, jendela observasi, sikat debu untuk memantau proses uji.


Sistem sirkulasi ② Dust

Ini terdiri dari kipas sirkulasi, penyimpanan debu dan motor getaran. Kipas sentrifugal mendorong aliran udara menjadi bentuk O. Debu yang secara alami jatuh dari ruang kerja disimpan dalam penyimpanan debu.

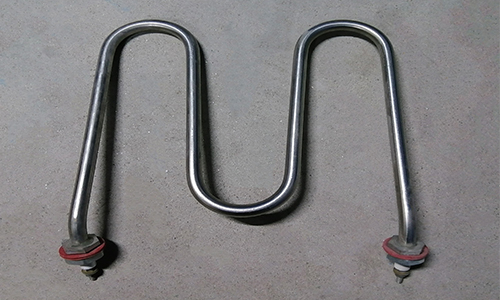

③ Sistem pemanas

Pipa pemanas memanaskan debu yang disaring oleh diameter kawat 50 μm, ukuran layar 75 μm, untuk mencegah pasir dan debu dari cating.

Juga menyediakan panas untuk ruang kerja.

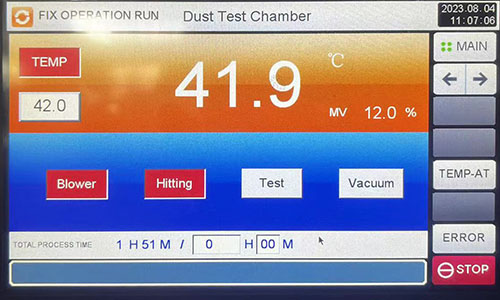

Sistem kontrol ④

Kontrol program PLC layar LCD, dapat mengoperasikan dan menetapkan prosedur uji dan parameter.




-----------------------------------------------

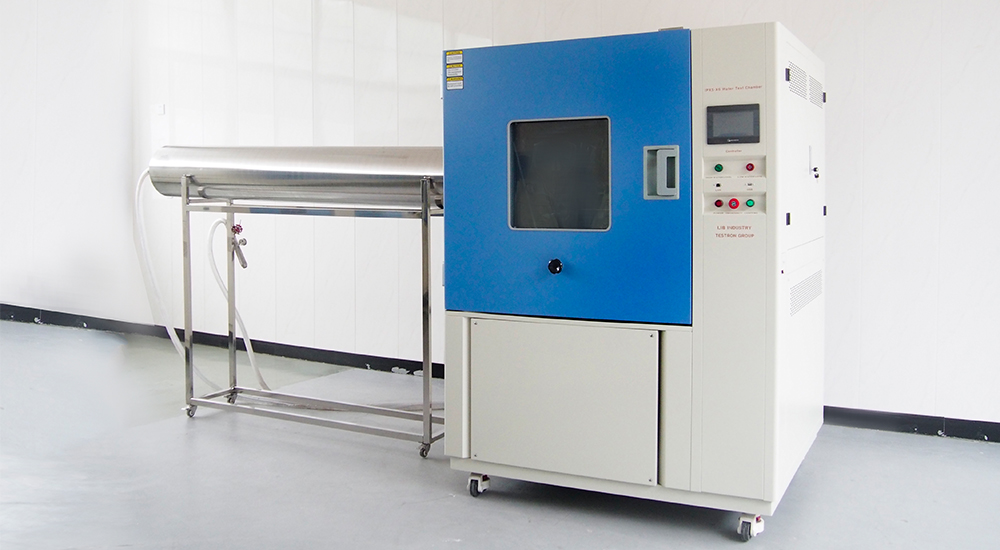

Spesifikasi perangkat uji IPX6K

Model

R6K-1200

Dimensi Internal (mm)

1000*1200*1000 D * L * t

Dimensi keseluruhan (mm)

1150*3550*2100 D * L * t

Volume Interior (L)

1200

Parameter

Platform penguji diameter

600mm

Menguji kecepatan Platform

5 ± 1 r.p.m

Beban pemutar piringan hitam

50KGS

Menguji tinggi Platform

200-400mm (dapat disesuaikan)

IPX6K

Diameter mulut pipa Internal

6.3mm

Laju aliran air

75 L/min +/- 5%

Tekanan air

1000 Mako

Jarak dari

Semprotan air untuk spesimen

Antara 2.5 m dan 3 m.

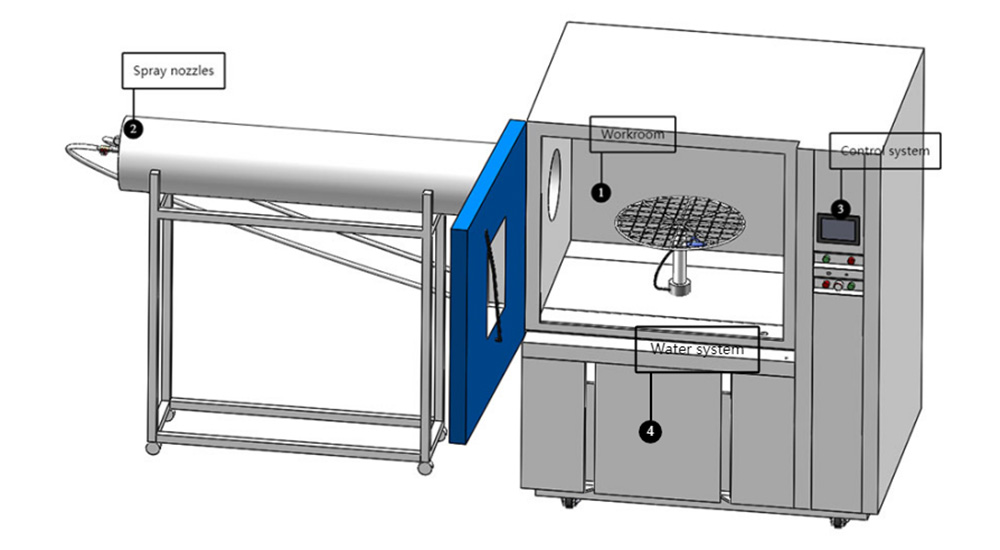

Konfigurasi perangkat uji IPX6K

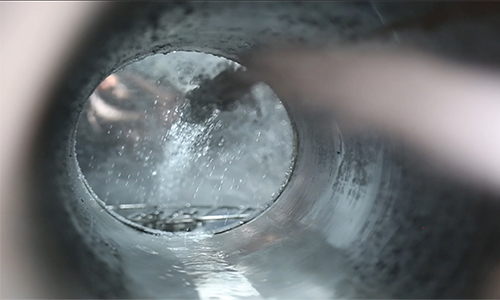

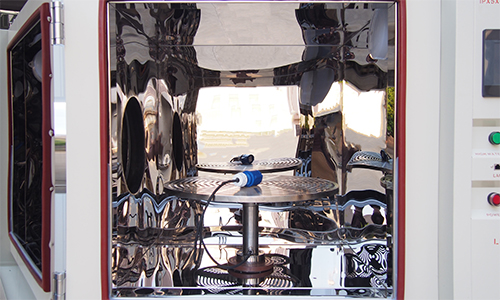

① Workroom

Air dengan rentang 2.5M hingga 3M mencapai sampel di meja putar dari sisi kiri dengan tinggi dan kecepatan 1 hingga 7r/menit.

Ruang kerja SUS304 tahan terhadap goncangan air tekanan tinggi dan korosi.



② Nozzle

Dilengkapi dengan nozel IPX5 dan IPX6, dua tingkat tahan air dapat diuji.

Nosel dilengkapi dengan meteran aliran, laju aliran dikontrol secara akurat pada 75L/menit ± 5%, dan tekanan nosel adalah 1000kPa.

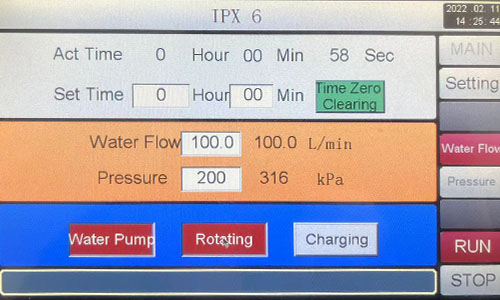

③ Sistem kontrol

Pengendali yang dapat diprogram PLC dengan layar sentuh, dapat mengatur parameter uji, seperti waktu semprot, aliran air, tekanan air, kecepatan meja sampel, dll., sementara pemantauan real time parameter proses uji.

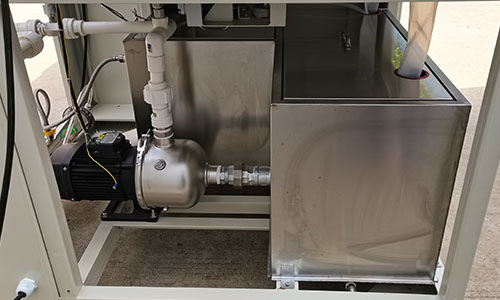

④ Sistem air

Termasuk tangki air, pompa air, filter, sensor.

Tangki menyimpan air yang disaring, pompa menyediakan tekanan ke nozel, dan sensor memantau aliran.



Tim LIB akan mengirimkan spesifikasi dan memberikan penawaran harga hari ini.
