Apa Itu Rain Spray Test Chamber untuk Pengujian Kedap Air pada Layar Luar Ruangan?

Aug 10 2026

Table of Content [Hide]

Pendahuluan: Mengapa Layar Outdoor Membutuhkan Pengujian Semprotan Hujan yang Andal

Layar outdoor dirancang untuk beroperasi di lingkungan yang keras, termasuk hujan deras, cipratan jalan, air pembersih, debu, perubahan suhu, dan paparan luar ruangan jangka panjang. Meskipun casing mungkin tampak sepenuhnya kedap, air masih bisa masuk melalui titik lemah seperti kelenjar kabel, konektor, pintu servis, bukaan ventilasi, pengencang, dan sambungan modul.

ARain Spray Test Chambermenyediakan metode terkontrol untuk mensimulasikan paparan air dan hujan di dunia nyata, membantu teknisi memverifikasi kinerja penyegelan casing, memvalidasi tingkat perlindungan IP, mengidentifikasi jalur kebocoran, dan meningkatkan keandalan produk sebelum pemasangan di lapangan.

Artikel ini menjelaskan apa itu rain spray test chamber, bagaimana cara kerjanya, standar pengujian kedap air mana yang berlaku, cara memilih peralatan yang tepat, dan bagaimanaLIB Industrymenyediakan solusi pengujian kedap air IP profesional untuk layar outdoor dan produk elektronik.

Mengapa Layar Outdoor Memerlukan Pengujian Kedap Air?

Keandalan kedap air sangat penting untuk peralatan elektronik outdoor. Kegagalan layar yang disebabkan oleh kelembapan dapat menyebabkan distorsi gambar, gangguan komunikasi, masalah keselamatan listrik, korosi, dan perawatan yang mahal.

Dalam praktiknya, kebocoran yang paling sulit jarang disebabkan oleh bukaan besar. Kebocoran berasal dari kelemahan desain kecil: air merambat di sepanjang kabel, menggenang di belakang seal, atau menyusup melalui celah yang terbuka akibat ekspansi dan kontraksi termal berulang. Casing layar bahkan bisa lolos inspeksi visual dan masih membiarkan kelembapan masuk melalui gasket yang tertekan buruk, konektor yang tidak terpasang dengan benar, strip penyegel yang rusak, atau panel kabinet yang tidak sejajar.

Titik masuk air yang umum diperiksa selama tinjauan desain:

Sambungan kabinet dan sambungan panel
Pintu akses belakang
Titik masuk kabel
Konektor dan terminal
Struktur ventilasi
Lubang pemasangan
Bahan penyegel yang menua

Begitu kelembapan masuk ke dalam, ia tidak akan tetap tidak berbahaya lama:

Risiko Paparan Air	Kemungkinan Kegagalan
Kelembapan internal	Hubungan pendek atau kegagalan listrik
Korosi konektor	Gangguan sinyal
Akumulasi air	Kerusakan komponen
Degradasi seal	Masa pakai berkurang
Kerusakan isolasi	Risiko keselamatan

Untuk layar LED outdoor, layar informasi lalu lintas, layar iklan, dan monitor industri, kinerja kedap air secara langsung memengaruhi stabilitas operasional dan biaya perawatan — itulah mengapa proses pengujian profesional, bukan pemeriksaan visual satu kali, yang benar-benar menangkap risiko tersembunyi ini sebelum pemasangan.

Peringkat IP (Ingress Protection) yang didefinisikan olehIEC 60529adalah kerangka standar yang digunakan untuk mengevaluasi ini. Untuk perlindungan air, level umum adalah IPX3 (semprotan berosilasi, untuk paparan hujan), IPX4 (cipratan air, untuk peralatan outdoor umum), IPX5 (semburan air, untuk lingkungan pembersihan), dan IPX6 (semburan air kuat, untuk paparan air deras). Memilih yang tepat penting: produk yang hanya terkena hujan normal memerlukan metode verifikasi yang berbeda dari peralatan yang disemprot saat pencucian atau perawatan.

Apa Itu Rain Spray Test Chamber?

ARain Spray Test Chamberadalah sistem pengujian lingkungan yang dirancang untuk mensimulasikan kondisi hujan, semprotan, dan cipratan air dalam kondisi laboratorium yang terkontrol. Tidak seperti pengujian selang manual yang cenderung menghasilkan hasil tidak konsisten, rain spray chamber mengontrol variabel yang benar-benar menentukan hasil — laju aliran air, sudut semprotan, jarak semprotan, durasi pengujian, gerakan spesimen, dan tekanan air — sehingga teknisi dapat mengulangi kondisi yang sama di berbagai desain produk dan membandingkan hasil dengan adil.

Cara kerjanya:air disuplai dari tangki sirkulasi, pompa mengalirkannya ke tabung semprot atau nozzle, sistem semprotan membentuk pola air yang diperlukan, spesimen menerima paparan terkontrol, dan teknisi kemudian mengevaluasi kebocoran, fungsi, dan kondisi internal setelah pengujian selesai.

Chamber tipikal dibangun dari beberapa komponen inti:

Komponen	Fungsi
Nozzle semprotan atau tabung berosilasi	Menghasilkan semprotan air yang ditentukan
Meja putar	Memastikan paparan sampel merata
Sistem kontrol aliran	Mempertahankan kondisi air stabil
Tangki sirkulasi air	Mendukung pengujian berkelanjutan
Sistem filtrasi	Mencegah penyumbatan nozzle
Jendela observasi	Memungkinkan pemantauan selama pengujian
Antarmuka daya kedap air	Mendukung pengujian fungsional bertenaga

Desain chamber yang andal adalah yang menjaga hasil tetap dapat diulang dan konsisten antar laboratorium — tanpanya, dua lab yang menguji produk "sama" bisa mendapatkan kesimpulan lulus/gagal yang berbeda.

Bagaimana Pengujian Semprotan Hujan Memverifikasi Kinerja Kedap Air?

Pengujian semprotan hujan bukan sekadar menyemprotkan air ke produk. Persiapan, kondisi pengujian, dan metode evaluasi semuanya menentukan apakah hasilnya benar-benar mencerminkan kinerja dunia nyata.

Sebelum pengujian, sampel harus berada dalam kondisi produksi normal: gasket dan pengencang standar, kabel dan konektor terpasang seperti di lapangan, orientasi pemasangan asli, dan pemeriksaan fungsional dasar sebelumnya. Trik penyegelan sementara yang menutupi kelemahan harus dihindari — itu menggagalkan tujuan pengujian.

Dari situ, proses umumnya melalui empat langkah. Pertama, teknisi memilih standar yang diperlukan — pengujian IPX IEC 60529, pengujian kedap air otomotif ISO 20653, atau persyaratan khusus pelanggan. Kedua, mereka mengatur parameter pengujian: laju aliran air, sudut semprotan, jarak, durasi paparan, dan kecepatan rotasi sampel. Ketiga, chamber melakukan paparan air aktual dari arah yang diperlukan, sementara teknisi memantau operasi layar, stabilitas gambar, sinyal komunikasi, dan kebocoran yang terlihat. Akhirnya, mereka menyelesaikan evaluasi kedap air — memeriksa jejak air internal, memverifikasi fungsi listrik, menguji isolasi, memeriksa seal, dan melacak jalur kegagalan jika air masuk. Tujuannya bukan hanya hasil lulus/gagal; ini untuk memahami dengan tepat di mana dan mengapa air masuk ke produk.

Standar Kedap Air Mana yang Berlaku untuk Pengujian Semprotan Hujan?

Untuk layar outdoor dan casing elektronik, dua standar paling sering muncul:IEC 60529 and ISO 20653.

Pengujian Kedap Air IPX IEC 60529

IEC 60529 mendefinisikan sistem peringkat perlindungan IP untuk casing listrik dan elektronik, di mana digit kedua dari kode IP mewakili tingkat perlindungan terhadap masuknya air.

Peringkat IP	Metode Pengujian	Parameter Utama	Aplikasi Khas
IPX3	Semprotan berosilasi	Sudut semprotan hingga ±60° dari vertikal	Layar outdoor, peralatan penerangan
IPX4	Air cipratan	Semprotan dari berbagai arah	Produk elektronik outdoor
IPX5	Semburan air	Nozzle 6,3 mm, 12,5 L/mnt	Peralatan yang terpapar semburan air
IPX6	Semburan air kuat	Nozzle 12,5 mm, 100 L/mnt	Lingkungan outdoor berat

Untuk produsen layar outdoor, IPX3 dan IPX4 mencakup kasus sehari-hari: hujan dan air cipratan.

Pengujian Kedap Air ISO 20653 untuk Aplikasi Otomotif

Layar yang dipasang di kendaraan dan komponen elektronik otomotif termasuk dalamISO 20653, yang menambahkan uji air tekanan lebih tinggi di atas pengujian IP standar — IPX4K (air cipratan bertekanan) untuk komponen eksterior otomotif, IPX6K (semburan air bertekanan tinggi) untuk sistem elektronik yang dipasang di kendaraan, dan IPX9K (pembersihan suhu tinggi, tekanan tinggi) untuk bagian yang terpapar pencucian. Ini muncul secara rutin untuk layar kendaraan, peralatan pengisian daya, sensor otomotif, dan modul kontrol elektronik. Seperti biasa, teknisi harus mengonfirmasi versi dan parameter standar yang tepat yang diminta dalam spesifikasi produk alih-alih berasumsi.

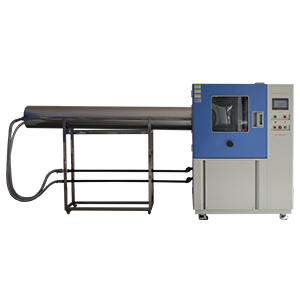

Rain Spray Test Chamber vs Water Jet Test Chamber

Kedua sistem memverifikasi kedap air, tetapi mensimulasikan kondisi yang berbeda — rain spray chamber mereproduksi hujan dan cipratan (IPX3/IPX4), sedangkan water jet chamber mereproduksi dampak tekanan tinggi langsung (IPX5/IPX6). Layar informasi pinggir jalan terutama memerlukan pengujian hujan dan cipratan; modul elektronik kendaraan yang melewati pencucian mobil memerlukan pengujian semburan tekanan tinggi. Pilihan yang tepat tergantung pada lingkungan yang benar-benar akan dihadapi produk, dan untuk lab yang perlu mencakup beberapa level IP, pengaturan pengujian terintegrasi biasanya lebih efisien daripada menjalankan sistem terpisah.

Perbandingan	Rain Spray Test Chamber	Water Jet Test Chamber
Tujuan Utama	Mensimulasikan kondisi hujan dan cipratan	Mensimulasikan benturan air kuat
Paparan Air	Semprotan dan cipratan	Semburan tekanan tinggi
Standar Umum	IPX3, IPX4	IPX5, IPX6
Fokus Pengujian	Kinerja penyegelan di bawah hujan	Ketahanan terhadap tekanan air langsung
Aplikasi Khas	Layar outdoor, papan LED, lemari elektronik	Suku cadang otomotif, peralatan industri

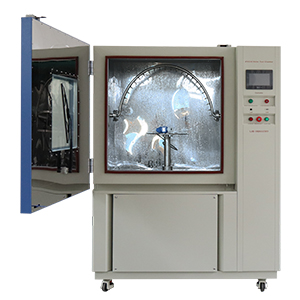

LIB Industry Rain Spray Test Chamber: Solusi Pengujian Kedap Air yang Andal

LIB Industrymenyediakan rain spray test chamber profesional dan solusi pengujian kedap air IP untuk produk elektronik, layar outdoor, komponen otomotif, dan peralatan industri. Sistem LIB dirancang untuk membantu pelanggan:

Memverifikasi kinerja kedap air
Memenuhi persyaratan pengujian internasional
Mengidentifikasi kelemahan penyegelan
Meningkatkan keandalan produk sebelum produksi massal

Peralatan uji hujan LIB Industry mendukung pengujian berdasarkan IEC 60529 IPX1–IPX6, pengujian kedap air otomotif ISO 20653, dan persyaratan verifikasi khusus pelanggan, memungkinkan produsen melakukan pengujian masuknya air yang andal dan dapat diulang. Keberulangan itu bergantung pada seberapa ketat kondisi semprotan dikendalikan:

Aliran air terkontrol
Sudut semprotan yang dapat disesuaikan
Distribusi air seragam
Durasi pengujian stabil
Hasil pengujian yang dapat diulang

Untuk lab yang sering menjalankan pengujian, kualitas konstruksi juga penting:

Fitur	Manfaat
Chamber baja tahan karat SUS304	Ketahanan korosi dan daya tahan
Tabung berosilasi yang dapat disesuaikan	Mendukung pengujian semprotan IPX3/IPX4
Opsi radius tabung 400 mm dan 600 mm	Cocok untuk berbagai ukuran spesimen
Sistem sirkulasi air	Mengurangi konsumsi air
Sistem filtrasi halus	Mencegah penyumbatan nozzle
Pemantauan aliran	Meningkatkan akurasi pengujian
Antarmuka daya kedap air	Memungkinkan pengujian fungsional selama paparan

Untuk layar outdoor besar atau produk non-standar, LIB juga dapat menyediakan fixture khusus, dimensi chamber, dan konfigurasi pengujian

Cara Memilih Rain Spray Test Chamber yang Tepat

Memilih chamber yang tepat dimulai dengan standar yang harus dipenuhi produk — IEC 60529 IPX3/IPX4 untuk hujan dan cipratan, IPX5/IPX6 untuk pengujian semburan air, atau ISO 20653 IPX4K/IPX6K/IPX9K untuk aplikasi otomotif. Masing-masing memerlukan metode semprotan, tekanan air, laju aliran, desain nozzle, dan jarak pengujian yang berbeda, sehingga memilih peralatan berdasarkan ukuran produk saja, tanpa memeriksa standar terlebih dahulu, adalah cara umum untuk mendapatkan hasil yang tidak akurat.

Ukuran dan kondisi pemasangan penting berikutnya. Sebelum membeli, pertimbangkan:

Ukuran layar
Berat produk
Sudut pemasangan
Persyaratan sambungan kabel
Desain fixture

Layar outdoor khususnya umumnya harus diuji dalam kondisi pemasangan sebenarnya, karena perilaku air berubah dengan posisi pemasangan, struktur drainase, rute kabel, dan desain casing.

Juga perlu berpikir ke depan — sistem yang fleksibel sekarang bisa menghemat penggantian peralatan yang mahal nanti. Perusahaan harus mempertimbangkan apakah nantinya mungkin memerlukan:

Pengujian perlindungan IP yang lebih tinggi
Sampel yang lebih besar
Fixture tambahan
Pengujian fungsional bertenaga
Solusi pengujian khusus

Akhirnya, periksa dasar-dasar peralatan itu sendiri — kontrol aliran air stabil, pemantauan tekanan andal, distribusi semprotan seragam, perawatan mudah, dan dukungan kalibrasi — plus rekam jejak pemasok, karena bantuan pemasangan, pelatihan, dan dukungan purna jual semuanya memengaruhi seberapa andal pengujian tetap berjalan seiring waktu.

Pertanyaan yang Sering Diajukan

Untuk apa Rain Spray Test Chamber digunakan?

Ini mensimulasikan kondisi hujan, semprotan, dan air cipratan untuk mengevaluasi apakah casing produk dapat mencegah masuknya air. Aplikasi umum termasuk layar outdoor, layar LED, lemari elektronik, komponen otomotif, dan peralatan industri.

Peringkat IP apa yang dapat diuji oleh Rain Spray Test Chamber?

Konfigurasi standar mencakup IPX3 dan IPX4. Tergantung pada pengaturan, sistem juga dapat diperluas ke IPX5, IPX6, IPX6K, dan IPX9K — level yang diperlukan tergantung pada aplikasi produk dan standar yang berlaku.

Apa perbedaan antara pengujian kedap air IPX3 dan IPX4?

IPX3 mensimulasikan semprotan air dari sudut terbatas, mirip dengan curah hujan. IPX4 mensimulasikan air cipratan dari semua arah di sekitar casing, memberikan verifikasi perlindungan yang lebih luas untuk produk yang terpapar cuaca yang berubah-ubah.

Bisakah Rain Spray Test Chamber menguji layar LED outdoor?

Ya — ini banyak digunakan untuk ini, memverifikasi kinerja penyegelan kabinet, perlindungan konektor, struktur kedap air, dan stabilitas fungsional setelah paparan air. Layar besar mungkin memerlukan fixture dan konfigurasi chamber khusus.

Garansi dan dukungan purna jual apa yang disediakan LIB?

LIB Industry menawarkan garansi 3 tahun dengan dukungan layanan seumur hidup, didukung oleh empat pusat layanan global di Inggris, AS, Kanada, dan Malaysia, plus 29 agen di seluruh dunia — menghadirkan layanan satu atap sejati dari pembelian hingga pemasangan dan dukungan berkelanjutan.

Tingkatkan Keandalan Produk Outdoor dengan LIB Rain Spray Test Chamber

Produk outdoor harus tahan terhadap kondisi cuaca yang berubah, dan keandalan kedap air sangat penting untuk operasi jangka panjang. ARain Spray Test Chambermembantu produsen mensimulasikan paparan air dan hujan di dunia nyata dalam kondisi terkontrol, memungkinkan teknisi memverifikasi perlindungan casing, mengidentifikasi risiko kebocoran, dan meningkatkan desain produk.

Dari layar outdoor dan casing elektronik hingga komponen otomotif, LIB Industry menyediakan solusi pengujian kedap air profesional berdasarkan standar internasional termasuk IEC 60529 dan ISO 20653. Dengan dukungan teknis berpengalaman, desain peralatan yang disesuaikan, dan layanan purna jual lengkap, LIB membantu pelanggan membangun produk yang lebih andal dan mempercepat pengujian keandalan lingkungan.

Hubungi LIB Industry hari ini untuk mendapatkan spesifikasi teknis, rekomendasi produk, dan solusi pengujian kedap air yang disesuaikan untuk aplikasi Anda.
