Ruang Uji Lingkungan untuk Semikonduktor, PCB, Konektor, dan Rakitan Elektronik

Aug 07 2026

Table of Content [Hide]

Ringkasan Jawaban Langsung

Memilih ruang lingkungan yang tepat untuk elektronik bergantung pada jenis produk, persyaratan keandalan, dan kondisi lingkungan yang perlu disimulasikan. Ruang suhu standar cocok untuk paparan suhu tinggi dan rendah yang stabil, sementara ruang siklus termal dirancang untuk perubahan suhu berulang yang mempercepat kegagalan pada semikonduktor, PCB, konektor, dan rakitan elektronik. Standar umum meliputi IEC 60068, JEDEC, MIL-STD-883, dan spesifikasi keandalan IPC. Faktor pemilihan yang paling penting adalah akurasi suhu, laju pemanasan, keseragaman aliran udara, beban panas sampel, dan apakah ruang dapat mereproduksi kondisi operasi nyata untuk siklus suhu PCB dan pengujian keandalan semikonduktor.


Apa yang Sedang Diuji?

Produk elektronik mengalami tegangan termal terus-menerus sepanjang siklus hidupnya. Perubahan suhu selama pengoperasian, transportasi, dan penyimpanan dapat menyebabkan material berbeda di dalam rakitan elektronik mengembang dan menyusut pada laju yang berbeda, yang akhirnya mengakibatkan penurunan kinerja atau kerusakan fisik.

Ruang lingkungan untuk elektronik dirancang untuk mensimulasikan kondisi ini di lingkungan laboratorium yang terkendali. Ruang ini umumnya digunakan untuk menguji:

Perangkat semikonduktor
Sirkuit terpadu (IC)
Papan sirkuit cetak (PCB)
Konektor elektronik
Sensor
Modul daya
Rakitan kabel
Produk elektronik industri dan konsumen

Tujuan utama pengujian lingkungan adalah mengidentifikasi potensi masalah keandalan sebelum produk memasuki produksi atau pasar. Mode kegagalan umum meliputi:

Kelelahan sambungan solder
Deformasi PCB
Retakan kemasan semikonduktor
Kegagalan kontak konektor
Kerusakan terkait kelembaban
Ketidakstabilan kinerja listrik
Ketidakcocokan ekspansi material

Di antara aplikasi ini, siklus suhu PCB adalah salah satu metode keandalan yang paling banyak digunakan. Dengan memaparkan PCB berulang kali ke suhu tinggi dan rendah, insinyur dapat mempercepat tegangan termal dan mengevaluasi daya tahan sambungan solder, keandalan substrat, dan stabilitas komponen.

Untuk produk semikonduktor, pengujian keandalan semikonduktor memverifikasi apakah chip, kemasan, dan perangkat elektronik mempertahankan kinerja listrik yang stabil setelah paparan jangka panjang terhadap suhu ekstrem atau siklus termal berulang.

Dalam Industri Elektronik, pengujian lingkungan sangat penting untuk produk yang digunakan di kedirgantaraan, telekomunikasi, peralatan medis, otomasi industri, dan elektronik konsumen. Kualifikasi yang tepat membantu produsen meningkatkan desain produk, mengurangi kegagalan lapangan, dan memenuhi standar keandalan internasional.

Standar dan Kondisi Pengujian

Produk elektronik yang berbeda memerlukan profil lingkungan yang berbeda. Sebelum memilih peralatan, insinyur harus mengonfirmasi standar pengujian yang berlaku, rentang suhu, persyaratan siklus, dan kriteria penerimaan.

Standar	Rentang Suhu	Kelembaban	Jenis Pengujian	Aplikasi
IEC 60068-2-1	Suhu rendah	N/A	Uji ketahanan dingin	Komponen elektronik
IEC 60068-2-2	Suhu tinggi	N/A	Uji ketahanan panas	Perangkat elektronik
IEC 60068-2-14	-65°C hingga +150°C tipikal	N/A	Siklus suhu	Evaluasi tegangan termal
IEC 60068-2-30	25°C–55°C	Hingga 95% RH	Siklus panas lembab	Ketahanan terhadap kelembaban
JEDEC JESD22-A104	-40°C hingga +125°C tipikal	N/A	Siklus suhu	Kualifikasi semikonduktor
MIL-STD-883 Metode 1010	Disesuaikan	N/A	Siklus termal	Mikroelektronik
IPC-9701	Disesuaikan	Opsional	Keandalan sambungan solder	Pengujian PCB

Pengujian lingkungan elektronik yang umum meliputi:

Penyimpanan suhu tinggi
Penyimpanan suhu rendah
Siklus termal
Paparan panas lembab
Penuaan dipercepat
Kualifikasi keandalan

Untuk siklus suhu PCB, pengujian biasanya berfokus pada tegangan ekspansi termal, kinerja sambungan solder, dan kontinuitas listrik setelah transisi suhu berulang.

Untuk pengujian keandalan semikonduktor, insinyur dapat menggabungkan paparan lingkungan dengan pengukuran listrik untuk memverifikasi parameter seperti arus bocor, resistansi, dan stabilitas fungsional.

Perbandingan Peralatan atau Matriks Pemilihan

Aplikasi elektronik yang berbeda memerlukan konfigurasi ruang yang berbeda. Memilih peralatan hanya berdasarkan rentang suhu dapat menghasilkan kinerja pengujian yang tidak memadai.

Spesifikasi	Ruang Termal	Ruang Siklus Termal	Ruang Elektronik Kustom
Rentang Suhu	-70°C hingga +180°C	-70°C hingga +180°C	Disesuaikan
Rentang Kelembaban	Opsional	Opsional	Disesuaikan
Volume Ruang	Kecil hingga sedang	Kecil hingga sedang	Disesuaikan
Laju Pemanasan	Perubahan suhu yang dapat diprogram standar	Transisi suhu cepat	Disesuaikan
Aliran Udara	Sirkulasi seragam untuk pengujian stabil	Dioptimalkan untuk transisi termal berulang	Desain aliran udara khusus aplikasi
Beban Panas Sampel	Rendah hingga sedang	Sedang	Sedang hingga tinggi
Konfigurasi Keamanan	Proteksi suhu berlebih dan alarm	Sistem pemantauan dan perlindungan canggih	Fungsi keamanan yang disesuaikan
Standar yang Berlaku	IEC 60068, JEDEC, IPC	IEC 60068-2-14, JEDEC JESD22, IPC	Standar khusus industri

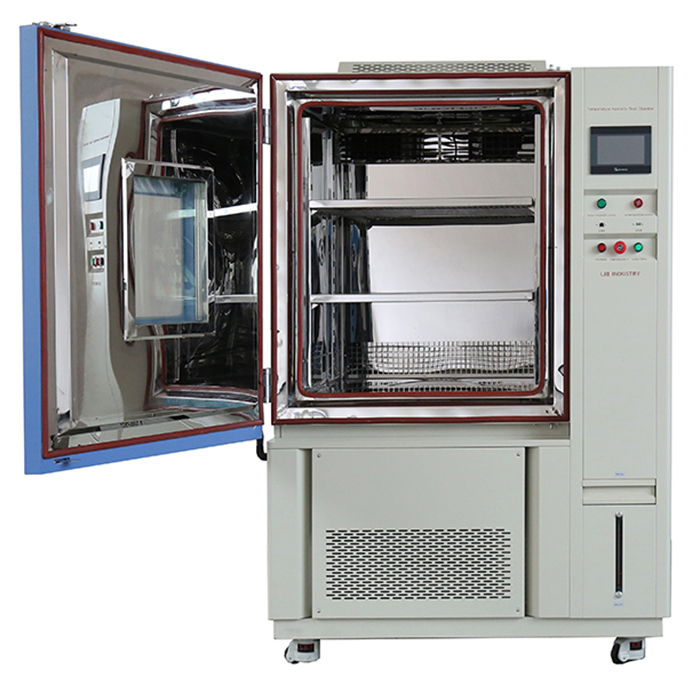

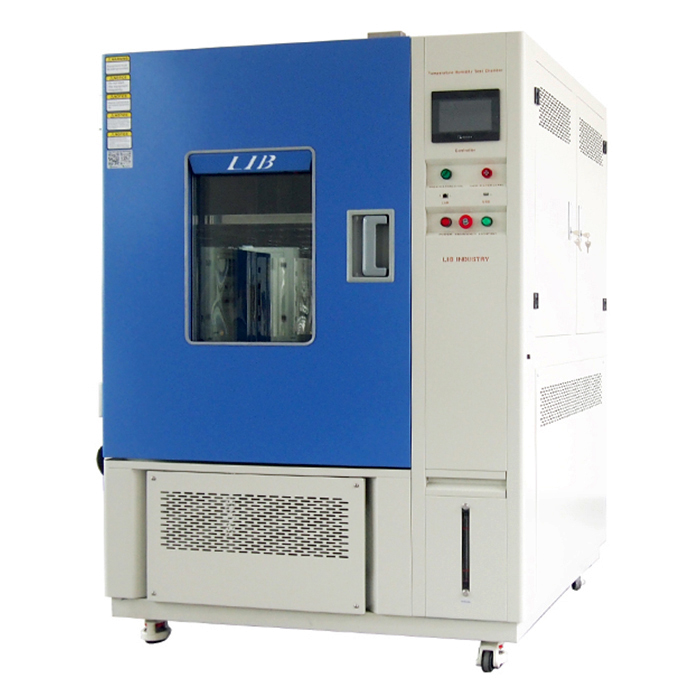

SebuahRuang Termaldirancang untuk paparan suhu terkendali dan pengujian keandalan lingkungan komponen elektronik. Ini umumnya digunakan untuk penyimpanan suhu tinggi, pengujian suhu rendah, penuaan termal, dan kualifikasi umum semikonduktor, PCB, konektor, dan rakitan elektronik.

SebuahRuang Siklus Termaldirancang untuk transisi suhu berulang dan lebih cocok untuk aplikasi yang melibatkan kelelahan termal, termasuk rakitan PCB, kemasan semikonduktor, dan konektor elektronik.

Kesalahan Umum dalam Pengujian

Mengabaikan Beban Panas Sampel

Rakitan elektronik, prosesor, dan komponen daya dapat menghasilkan panas selama pengoperasian. Jika pembangkitan panas tidak dipertimbangkan, ruang mungkin gagal mempertahankan kondisi pengujian yang akurat.

Memilih Ukuran Ruang yang Salah

Ruang yang terlalu kecil dapat membatasi aliran udara dan menciptakan perbedaan suhu. Ruang yang dipilih harus menyediakan ruang yang cukup untuk sirkulasi udara yang tepat, penempatan sensor, dan kebutuhan pengujian di masa depan.

Penempatan Sensor yang Salah

Sensor harus mewakili kondisi sampel aktual. Memasang sensor terlalu dekat dengan saluran keluar udara, dinding ruang, atau elemen pemanas dapat menyebabkan hasil yang tidak akurat.

Membingungkan Akurasi Tampilan dengan Keseragaman

Pengontrol yang menunjukkan nilai suhu presisi tidak berarti seluruh ruang ruang memiliki akurasi yang sama. Keseragaman suhu, fluktuasi, dan waktu pemulihan juga harus dipertimbangkan.

Mengabaikan Persyaratan Laju Pemanasan

Untuk aplikasi siklus termal, kecepatan pemanasan dan pendinginan secara langsung memengaruhi hasil pengujian. Rentang suhu saja tidak dapat menentukan apakah ruang memenuhi persyaratan keandalan.

Tidak Mengonfirmasi Persyaratan Instalasi

Sebelum membeli ruang lingkungan, pengguna harus mengonfirmasi:

Catu daya
Persyaratan ventilasi
Ruang laboratorium
Kondisi drainase
Kelancaran perawatan

Ruang Uji LIB yang Direkomendasikan

Ruang Meja (Benchtop)

Cocok untuk:

Sampel semikonduktor
Pengujian IC
Rakitan PCB kecil
Penelitian laboratorium

Ruang benchtop memberikan kontrol suhu yang ringkas dan akurat untuk pengembangan dan verifikasi komponen.

Ruang Jangkau (Reach-In)

Cocok untuk:

Rakitan elektronik
Pengujian konektor
Kualifikasi keandalan

Ruang reach-in memberikan akses mudah untuk laboratorium teknik yang melakukan pengujian lingkungan berulang.

Ruang Jalan Masuk (Walk-In)

Cocok untuk:

Sistem elektronik besar
Peralatan industri
Rakitan komunikasi

Ruang walk-in menyediakan ruang yang cukup untuk produk berukuran besar yang tidak muat di peralatan laboratorium standar.

Ruang Kejut Termal

Cocok untuk:

Kemasan semikonduktor
Rakitan PCB
Pengujian keandalan konektor

Ruang kejut termalmengevaluasi ketahanan terhadap perubahan suhu cepat dan mengidentifikasi kelemahan yang disebabkan oleh perbedaan ekspansi material.


Ruang Semprotan Garam

Cocok untuk:

Konektor elektronik
Rumah logam
Lapisan pelindung

Pengujian semprotan garam mengevaluasi ketahanan korosi di lingkungan lembab dan keras.

Ruang Debu dan Hujan IP

Cocok untuk:

Perangkat elektronik luar ruangan
Penutup peralatan
Sistem industri

Ruang IP memverifikasi perlindungan terhadap debu dan masuknya air sesuai persyaratan IEC 60529.

Ruang Kustom Khusus

Cocok untuk:

Sistem elektronik daya tinggi
Profil suhu khusus
Pengujian keandalan kompleks

Ruang kustom dapat mengintegrasikan perlengkapan khusus, sistem pemantauan, dan fungsi khusus aplikasi.

FAQ

Ruang apa yang diperlukan untuk pengujian keandalan semikonduktor?

Ruang suhu cocok untuk paparan termal konstan, sementara ruang siklus termal direkomendasikan untuk perubahan suhu berulang dan pengujian keandalan semikonduktor yang dipercepat. Pemilihan akhir bergantung pada jenis perangkat, profil suhu, dan standar kualifikasi.

Apa perbedaan antara pengujian suhu dan siklus suhu?

Pengujian suhu mengevaluasi kinerja produk dalam kondisi stabil, sementara siklus suhu secara berulang berubah antara suhu tinggi dan rendah untuk mensimulasikan tegangan termal dan mengidentifikasi kegagalan terkait kelelahan.

Berapa lama waktu yang dibutuhkan untuk pengujian siklus suhu PCB?

Durasi pengujian bergantung pada standar yang dipilih, rentang suhu, jumlah siklus, dan persyaratan produk. Beberapa program kualifikasi memerlukan ratusan siklus, sementara pengujian keandalan yang dipercepat mungkin melibatkan ribuan transisi suhu.

Ukuran ruang apa yang harus saya pilih untuk rakitan elektronik?

Ukuran ruang yang benar bergantung pada dimensi sampel, jumlah, persyaratan aliran udara, dan pembangkitan panas. Ruang yang cukup harus disediakan di sekitar sampel untuk mempertahankan distribusi suhu yang seragam.

Dapatkah satu ruang lingkungan menguji PCB dan perangkat semikonduktor?

Ya. Ruang lingkungan yang dikonfigurasi dengan benar dapat menguji berbagai komponen elektronik, tetapi rentang suhu, laju pemanasan, kapasitas ruang, dan perlengkapan harus sesuai dengan setiap aplikasi.

Informasi apa yang harus disertakan dalam RFQ untuk ruang uji elektronik?

RFQ harus mencakup ukuran sampel, standar pengujian, rentang suhu, persyaratan siklus, kondisi kelembaban, beban panas, persyaratan pemantauan, dan kondisi instalasi.

Bagaimana memilih ruang uji lingkungan yang tepat untuk elektronik?

Memilih ruang yang tepat memerlukan evaluasi jenis produk, tujuan pengujian, standar yang berlaku, ukuran sampel, kecepatan perubahan suhu, dan persyaratan pengujian di masa depan. Tinjauan spesifikasi yang terperinci membantu memastikan hasil yang akurat dan dapat diulang.
