Perakitan elektronik bekerja dalam lingkungan dengan kondisi yang cepat berubah. Lantai pabrik mengalami pergeseran suhu cepat, dan lokasi luar ruangan tropis menambahkan lebih banyak tantangan. Tablet elektronik dan sistem elektronik menghadapi masalah kelembaban harian.Ruang kelembapan suhuPengujian Elektronik menghasilkan kembali kondisi nyata ini dengan baik sebelum Pengiriman produk. Ini mensimulasikan kelembaban dunia nyata dan siklus suhu di dalam ruang yang dikendalikan, memungkinkan para teknisi untuk mendeteksi masalah kondensasi, masalah titik embun, dan kegagalan palsu yang mungkin tidak diketahui. Artikel ini menjelaskan mengapa kelembaban adalah tantangan besar untuk elektronik, bagaimana pengujian kondensasi PCB dapat salah, dan praktik chamber apa saja mengurangi kesalahan dan membangun kepercayaan pada keandalan produk.

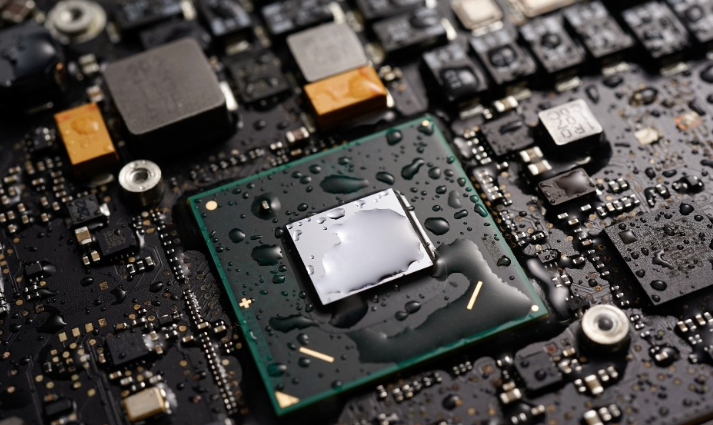

Kelembaban langsung mempengaruhi elektronik. Uap air berubah menjadi cairan ketika suhu udara jatuh di bawah titik embun. Pada papan sirkuit berlisensi, cairan ini dapat menciptakan jembatan antara konduktor, menyebabkan kebocoran arus, korosi, dan kesalahan jangka pendek.Siklus kelembapan kering atau dingin yang cepatDalam ruang memperkuat risiko ini.
Misalnya, uji meningkatkan suhu hingga85 °C dengan 85%Kelembaban relatif dapat menghasilkan kondensasi saat pendinginan jika titik embun tidak dikendalikan. Bahkan jika bagian lulus siklus nanti, kondensasi singkat dapat antarmuka stres, memamerkan ketahanan isolasi, dan menciptakan cacat tersembunyi. Tes kondensasi PCB dapat menghasilkan kegagalan yang menyesatkan, sering disebabkan lebih banyak oleh kontrol kamar daripada oleh desain produk.
Titik embun adalah suhu yang mana udara menjadi bocor dan cairan. Ruang udara diKelembapan relatif 85%Dan35 °CMemiliki titik embun dekat29 °C. Jika suhu turun di bawah titik ini, kondensasi keluar ketika udara dan permukaan memenuhi.
Tes kelembaban PCB standar sering menggunakan ayunan suhu harian, siklus mulai berhenti, atau soket panjang untuk memeriksa keseimbangan kelembaban. Tanpa kontrol titik embun yang kuat, aliran udara yang tidak rata atau kantong udara dapat menyebabkan beberapa bagian mencapai titik embun lebih cepat, menyebabkan kondensasi permukaan pertama di sudut, area tersembunyi, dan komponen termal tinggi.
Jika titik embun tidak dikelola dengan baik, kelembapan dapat tetap pada permukaan bahkan setelah tetesan kelembapan relatif. Para teknisi dapat merusak arus kebocoran tidak terstruktur atau Dropout insulasi untuk mendesain kekurangan, ketika kondensasi sederhana merupakan penyebab nyata. Pengaturan ruang yang tepat dapat mencegah ini sepenuhnya.
Dalam ruang pengujian kelembapan PCB, Tidak setiap kegagalan adalah sama. Beberapa posisi palsu umum sering muncul. Mereka dapat menyesatkan tim jika pengaturan ruang tidak tepat.
Kelembaban menciptakan lapisan tipis lapisan konduktif pada permukaan isolasi. Selama uji, tiba-tiba jatuh dalam ketahanan insulasi mungkin terlihat seperti cacat desain yang nyata. Tapi bisa dibalik sepenuhnya setelah kelembaban rontok.
Sebuah lapisan tipis air dapat menjembatani dua jaring tertutup di atas papan. Ini membuat intermiten pendek. Dalam sistem dengan toleransi operasi yang luas, sepertinya itu adalah kesalahan serius. Belum ada kerusakan permanen.
Kelembaban kiri pada masker solder atau di sekitar pin komponen mempercepat oksidasi yang mudah dilihat. Ini dapat membuat tim produk khawatir. Tapi buatannya akan bertahan kapsul lapangan normal tanpa masalah.
Masalah ini menjadi lebih buruk ketika sistem kontrol ruang lintas titik embun terlalu jauh atau gagal memperlambat tingkat lerengan. Kantong kelembaban yang berfluktuasi membuat beberapa bagian dari sampel lebih basah daripada yang lain. Ini menyebabkan hasil yang tidak konsisten di seluruh papan yang sama persis.

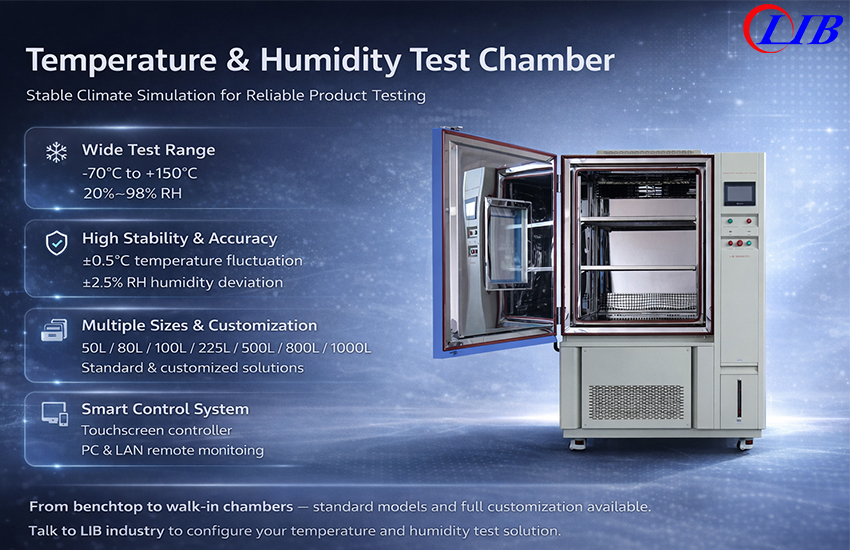

Badan temperatur dan kelembapanDibuat untuk pengujian elektronik menggunakan beberapa strategi kontrol cerdas. Strategi ini risiko kondensasi lebih rendah selama pengujian PCB. Pengaturan yang tepat membuat perbedaan besar.
Model | TH-100 | TH-225 | TH-500 | TH-1000 |
Volume Interior | 100L | 225L | 500L | 1000L |
Rentang suhu | A : -20 ℃ ~ + 150 ℃ B : -40 ℃ ~ + 150 ℃ C: -70 ℃ ~ + 150 ℃ | |||
Fluktuasi suhu | ± 0.5 ℃ | |||
Deviasi suhu | ± 2.0 ℃ | |||
Rentang kelembaban | 20% ~ 98% RH | |||
Penyimpangan kelembaban | ± 2.5% RH | |||
Kecepatan pendinginan | 1 ℃/menit | |||
Tingkat pemanasan | 3 ℃/menit | |||
Pengontrol | Pengontrol layar sentuh LCD warna dapat diprogram, Tautan PC, antarmuka LAN untuk remote control | |||
Bahan Interior | SUS304 stainless steel | |||
Bilik dengan sensor halus dan loop umpan balik cepat menahan kondisi target dengan lebih stabil daripada timer dasar. Kontrol yang ketat menghentikan terlalu menembak titik kelembapan. Ini menjaga transisi titik embun stabil dan mudah memprediksi.
Perubahan suhu atau kelembapan secara tiba-tiba meningkatkan kemungkinan tetesan kelembapan. Kamar Dengan set baik melambat dan turunkan. Hal ini memungkinkan udara dan permukaan tetap mendekati keseimbangan dan memotong kondensasi.
Bahkan panas dan kelembapan tersebar banyak. Aliran udara yang tidak seragam membuat kantong di mana titik embun terlalu cepat. Bilik dengan pola sirkulasi terkalibrasi memperbaiki masalah ini dan menjaga segalanya bahkan.
Log suhu terus-menerus, kelembaban, dan dihitung titik embun yang memungkinkan tim menghubungkan kegagalan ke acara lingkungan yang tepat. Tampilan yang jelas ini memisahkan kelemahan desain sejati dari aksesoris lingkungan tes.
Dengan menggunakan pendekatan ini bersama-sama, tim elektronik dapat percaya bahwa kegagalan dalam uji kelembaban suhu benar-benar menunjukkan perilaku produk. Ini tidak berasal dari tes pengaturan
Kontrol kamar yang baik hanya satu bagian dari kesuksesan. Bagaimana tes disiapkan dan Jalankan juga mempengaruhi seberapa akurat hasilnya. Langkah-langkah Cerdas sebelum dan selama tes membuat segalanya lebih baik.
Kelembaban terjebak dalam lapisan internal dan komponen secara berbeda mirip dengan kelembaban permukaan. Papan pra-pendingin dalam kondisi sekitar yang stabil sebelum pengujian membuat seragam konten kelembaban dan mudah diprediksi.
Setiap kali pintu kamar dibuka, lab normal rusak udara profil uji. Ini dapat menyebabkan kondensasi jangka pendek, khususnya dekat dengan area segel pintu. Perencanaan yang baik mengurangi bukaan yang tidak perlu dan menjaga kondisi tetap stabil.
Menjalankan profil yang sama pada papan dummy atau sampel referensi membantu menemukan apakah masalah kelembaban mengulang atau mengikat ke fitur desain tertentu. Jika arus kebocoran lonjakan hanya pada satu desain berjalan, kemungkinan masalah duduk di sampel dan bukan dalam kontrol ruangan.
Rakitan berat dengan perisai logam atau heatsink besar masuk atau melepaskan panas secara perlahan daripada papan tipis. Tarif ramp penyesuaian untuk menyesuaikan massa termal ini membantu seluruh sampel mencapai kondisi target pada kecepatan yang sama bahkan.
Lab berpengalaman membuat profil yang sesuai dengan kondisi lapangan secara ketat. Mereka tidak hanya menggunakan ruang awal. Profil kustom ini memotong posisi palsu dan menemukan mode kegagalan nyata yang penting.
Memilih ruang suhu dan kelembaban yang tepat berarti mencari lebih dari sekadar ukuran dan biaya. Para insinyur dan manajer lab harus memeriksa beberapa poin utama untuk memastikan bilik sesuai dengan kebutuhan mereka.
|
|
Pilih chambers yang memiliki kelembaban dan suhu relatif dengan perubahan yang sangat kecil. Ups dan tali kecil dapat mendorong kondisi setelah titik embun tanpa peringatan.
Ruang yang lebih besar mungkin terlihat lebih fleksibel pada awalnya. Namun unit benchtop yang lebih kecil sering memberikan sirkulasi udara yang lebih besar pada papan kecil. Sesuaikan dengan ukuran untuk batch sampel biasa, bukan perencanaan untuk kebutuhan mendatang.
Bilik Modern termasuk sistem data bawaan. Kekuatan untuk ekspor log kelembaban, suhu, dan titik embun yang dihitung membuat pemecahan masalah dan laporan kepatuhan menjadi lebih mudah.
Chambers bertahan selama bertahun-tahun sebagai peralatan penting. Vendor yang menawarkan kalibrasi cepat, suku cadang, dan pelatihan membantu lab tetap pengujian berlaku dalam waktu lama.
Produsen menyediakan banyak set yang berbeda. Faktor yang terpenting adalah tujuan uji sepadan dengan kemampuan ruang, terutama untuk kontrol titik embun dan pengurangan risiko kelembapan.
Xi'an LIB industri simulasi lingkunganTelah mendapatkan nama kuat untuk memberikan solusi ruang kelembapan suhu solid. Solusi ini cocok untuk elektronik dan kebutuhan pengujian PCB dengan baik. Dengan dekade pekerjaan dalam peralatan uji lingkungan, LIB menawarkan produk yang mencampur kontrol yang tepat dengan penggunaan sehari-hari yang sederhana.
Bilik LIB menggunakan sensor akurat dan sistem kontrol stabil yang memenuhi tuntutan ketat industri elektronik. Para teknisi yang ingin memeriksa desain terhadap kegagalan terkait Kelembapan yang didapatkan dari profil kustom dan pemantauan real time selama setiap tes.
Di luar perangkat keras, LIB memberikan pilihan layanan penuh kepada pelanggan. Ini termasuk bantuan instalasi, dukungan kalibrasi, dan saran tentang aplikasi. Dukungan luas ini memungkinkan tim pengujian membangun profil yang sesuai dengan kondisi dunia nyata. Hal ini juga membantu mereka membaca hasil dengan percaya diri. Baik dalam lab pengembangan produk, area jaminan kualitas, atau titik pemeriksaan manufaktur, solusi LIB memungkinkan pengguna menemukan masalah terkait kelembaban secara dini dan dengan cara yang dapat diandalkan.
Tes elektronik ruang kelembaban suhu menempatkan papan sirkuit ke dalam lingkungan set. Di sana, perubahan suhu dan kelembaban relatif untuk menyalin kondisi dunia nyata. Jenis pengujian seperti ini membantu menemukan kegagalan terkait kelembapan lebih awal walaupun produk masih di lab.
Kontrol ruang kelembapan titik embun memastikan permukaan udara dan papan tidak menutupi titik kelembaban kunci terlalu cepat. Dengan menangani Tautan antara kelembaban, suhu, dan titik embun, ini dapat memotong kondensasi. Hal ini menyebabkan hasil pengujian yang dapat dipercaya oleh tim lebih banyak.
Tanda umum termasuk tetesan cepat dalam ketahanan isolasi. Sirkuit pendek terputus-putus muncul ketika kamar macet. Permukaan teroksidasi menunjukkan sekitar komponen mengarah. Jika ini terjadi pada perubahan titik embun yang tepat, mereka sering mengarahkan ke kondensasi kelembaban, bukan kerusakan desain.
Ya, pengujian kondensasi PCB yang direncanakan dapat mempercepat stres kelembapan dan menunjukkan kegagalan jangka panjang seperti korosi atau delaminasi. Titik utama adalah untuk menjaga profil kelembaban terkendali yang sesuai dengan kondisi bidang yang diharapkan.
Tinjau profil terlebih dahulu. Pastikan kalkulasi titik embun tetap akurat. Periksa nilai tanjakan selanjutnya. Verifikasi aliran udara seragam juga. Kadang-kadang kegagalan yang jelas menghubungkan kembali ke bagaimana kondisi diterapkan dan bukan ke desain papan itu sendiri.
