Apa itu uji K-12 LV124?
TheTes K-12 LV124Standar otomotif penting yang ditentukan oleh Volkswagen Group untuk mengevaluasiKetahanan dan keandalan komponen elektronikDi bawah gabunganPercikan air dan kondisi kejutan panas.
Prinsip uji
Simulasi K-12 LV124Paparan air percikan yang terputus-putus dikombinasikan dengan pendinginan lokal yang cepat, Sementara perangkat di bawah tes tetap stasioner di ruang kerja. Berlaku sistem T-1000ASemburan air dingin (0-4 ° C)Secara tepat, menciptakan stres termal yang cepat pada komponen tanpa kabinet antar zona suhu.
Mode operasi sebelum percikan
DUT beroperasi di dalam kondisi listrik yang ditentukan selama uji:
Mode II.a:
DUT bertenaga dan beroperasi di bawah beban fungsional tertentu
Mode II.c:
DUT adalah dalam kondisi operasi alternatif Atau siaga, seperti yang ditentukan oleh LV124
Mode ini memastikan bahwa komponen adalahListrik aktif atau secara termalSebelum eksposur.
Uji urutan dan definisi waktu
Menurut LV124 (gambar 30 cipratan air tes), satu Siklus Uji lengkap ditentukan sebagai berikut:
Tcycle-Total cycle time: 30 menit
Setiap siklus tes berlangsung 30 menit dari awal hingga mulai.
T%- fase operasi suhu tinggi: 14 menit 57 detik
DUT beroperasi dalam mode operasi listrik yang ditentukan (misalnya, Mode II.a), memungkinkan komponen untuk memanas dan mencapai kondisi termal yang stabil.
Tidak ada air yang diterapkan selama fase ini.
Tapplication-percikan air Aplikasi: 3 detik
Air dingin (biasanya 0 °C hingga 4 °C) disemprotkan langsung ke permukaan DUT selama 3 detik.
Percikan durasi pendek ini menciptakan gradien suhu tiba-tiba antara permukaan komponen dan struktur internal, menghasilkan stres termal.
Berulang siklus dan evaluasi
Urutan dariMenghangatkan suasana penundaan pemulihanMerupakan satu Siklus Uji LV124 K-12. Tes diulang untuk jumlah siklus tertentu seperti yang ditentukan oleh paket uji. Sepanjang uji, DUT dipantau untuk stabilitas fungsional, integritas listrik, dan kerusakan mekanik.
Kelebihan penjepit suhu dan percikan air LV124 K-12
1. LV124-Compliant konsep uji zona tunggal
DUT tetap dalam satu ruang kerja selama uji, menghilangkan transfer mekanis antara zona suhu. Kejut termal dibuat secara eksklusif olehPengontrol air percikan dingin, Diselaraskan sepenuhnya dengan LV124 K-12 pada prinsip uji dan menghindari stress mekanis yang tidak perlu.
2. Desain ruang kerja yang kuat untuk kejutan percikan berulang

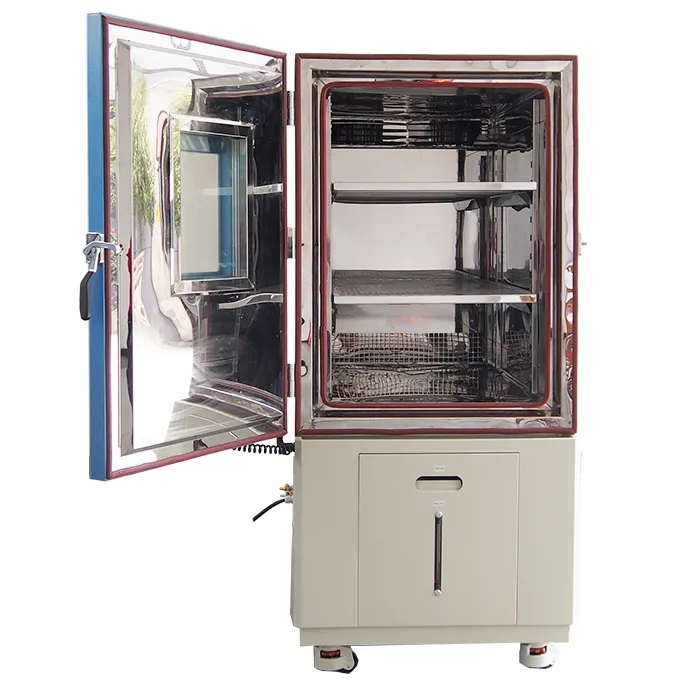

Cermin jadiInterior stainless steel SUS304Menawarkan ketahanan terhadap korosi yang sangat baik terhadap paparan air suhu rendah dan bersepeda termal jangka panjang. AKapasitas beban 250 kgMemungkinkan pengujian rakitan elektronik otomotif berat tanpa deformasi struktural.
3. Kontrol termal tepat dan Repeatable
Sebuah sistem pemanas kontrol PIDElemen nichrome dan sensor PT-100 Kelas AMemastikan kontrol suhu yang stabil sebelum aplikasi percikan. Dipadukan denganSistem pendinginan mekanik TECUMSEH, Peralatan menjaga siklus kondisi termal yang konsisten setelah siklus.
4. Sistem air cipratan LV124-Optimized

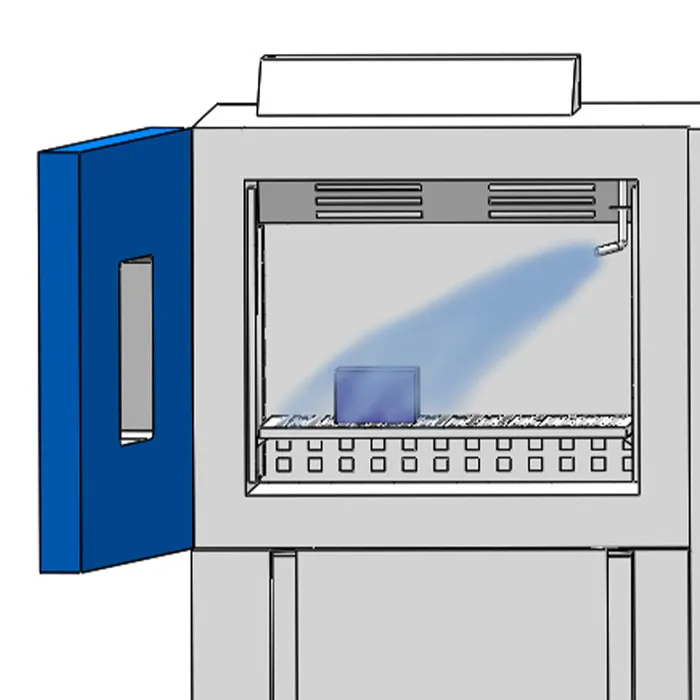

Desain pipa semprot tiga berbentuk wedge memberikan0-4 °C splash air pada 3-4 L/menit, Diterapkan3 detik per siklusPada jarak tetap dari300-350mmDari DUT. Konfigurasi ini menciptakan penurunan suhu permukaan yang cepat sekaligus memastikan dampak percikan yang tahan ulang dan seragam.
5. Kontrol tingkat lanjut, pemantauan, dan pelacak Data
APengendali layar sentuh warna 7 inciMendukung siklus tes multi-step yang dapat diprogram sesuai dengan LV124 K-12. Antarmuka Ethernet dan USB memungkinkan operasi jarak jauh dan ekspor data, sementaraPenyimpanan data 365 hariMemastikan traceabilitas penuh untuk audit laboratorium dan validasi OEM.

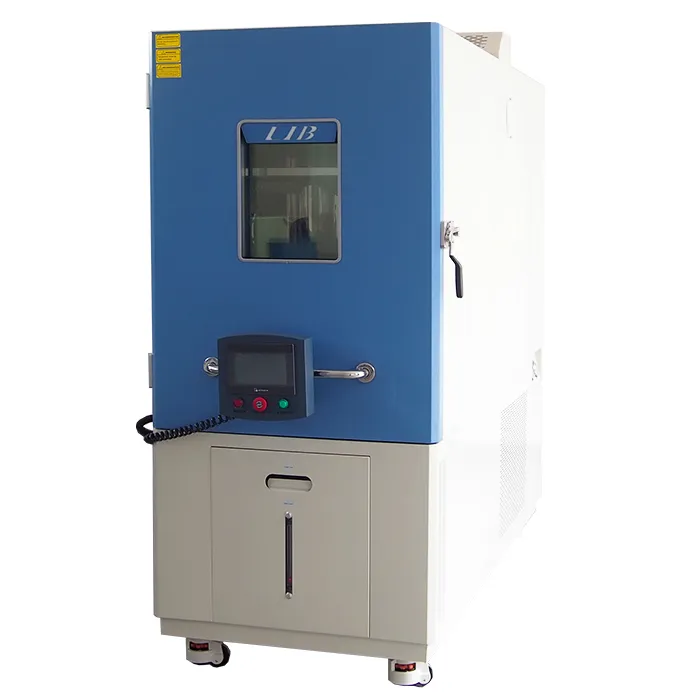

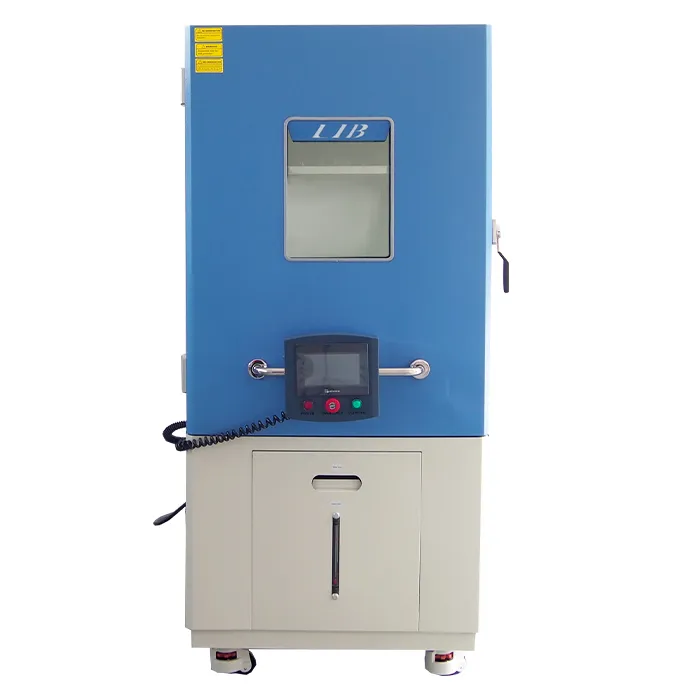

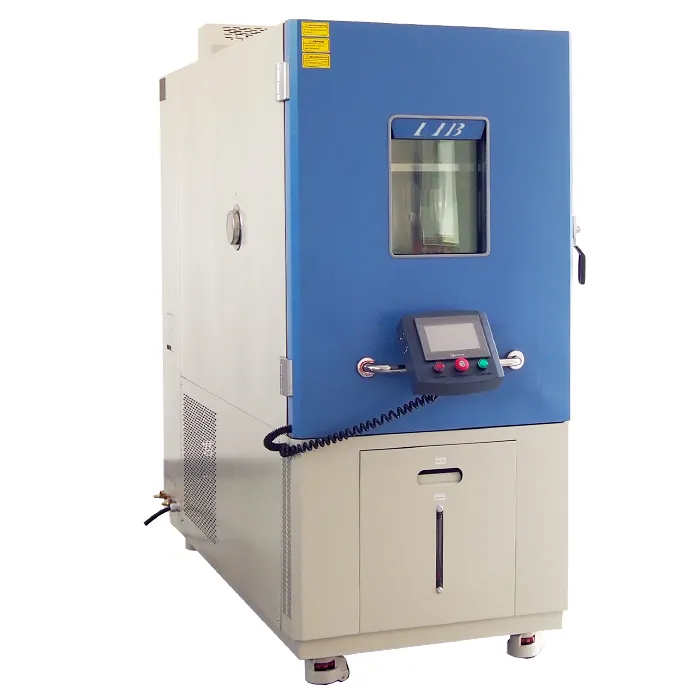

Spesifikasi dari LV124 K-12 peralatan uji percikan dan goncangan suhu
Parameter | Spesifikasi |
Model | T-1000A |
Dimensi Internal (mm) | 1000 [D] × 1000 [W] × 1000 [H] |
Dimensi eksterior (mm) | 2000 [D] × 1200 [W] × 2200 [H] |
Volume Interior (L) | 1000 |
Rentang suhu | Sekitar ~ 150 °C |
Suhu air percikan | 0 °C-4 °C |
Penghalau percikan air | 3 s, dapat disesuaikan |
Laju aliran air | 3 ~ 4 L/menit |
Jarak dari mulut pipa ke DUT | 300-350mm |
Sistem suhu | Elemen pemanas Nichrome, PT-100 sensor Kelas A |
Sistem pendingin | Pendinginan kompresi mekanik, kompresor TECUMSEH Prancis |
Sirkulasi udara | Kipas angin sentrifugal |
Pengontrol | Layar sentuh LCD warna yang dapat diprogram, Ethernet, USB |
Perangkat keselamatan | Perlindungan kelebihan suhu; Perlindungan kelebihan arus; Perlindungan tekanan tinggi untuk pendingin; Perlindungan kebocoran bumi |
Bahan eksterior | Pelat baja dengan lapisan pelindung |
Bahan Interior | SUS304 stainless steel |
Isolasi termal | Busa poliuretan dan katun isolasi |
Jendela observasi | Pencahayaan Interior, lapisan ganda, segel karet silikon stabilitas termo |
Konfigurasi standar | 1 lubang kabel (intrav100 mm) dengan steker |
Kondisi lingkungan | + 5 °C ~ + 35 °C, ≤ 85% RH |
Catu daya | AC 380V, 50Hz, 3 fase |
Layanan dan dukungan industri LIB
Layanan purna jual yang komprehensif:
Garansi 3 tahunMeliputi cacat dalam bahan dan manufaktur
Dukungan Teknis seumur hidupDengan ketersediaan suku cadang
Layanan Teknik di tempatTersedia sesuai permintaan
Jaminan penggantianJika masalah tidak dapat diselesaikan
Instalasi & pembayaran pra-pengiriman, Siap pasang dan mainkan
MencariLV124 peralatan uji percikan air dan goncangan suhu yang sesuai dengan K-12Untuk elektronik otomotif?
Hubungi kami: Inquiry@libtestchamber.com
