Ruang Uji Siklus Suhu JESD22-A104

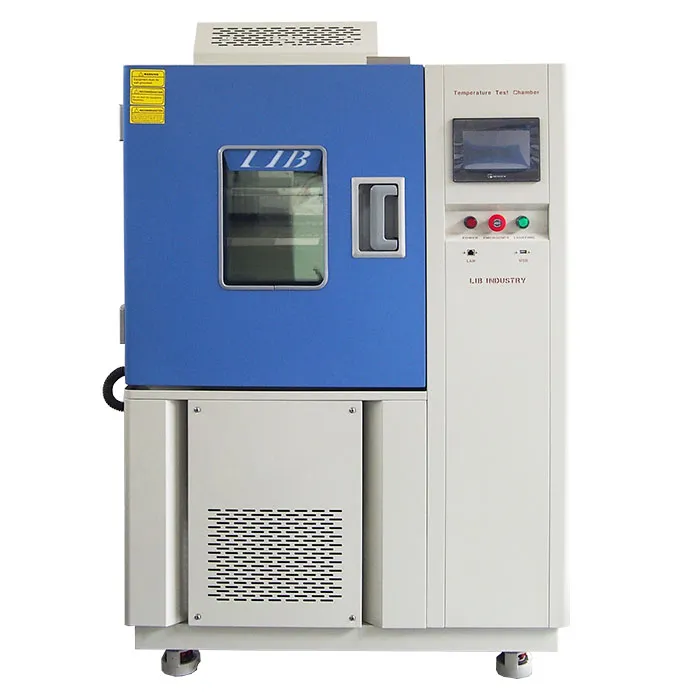

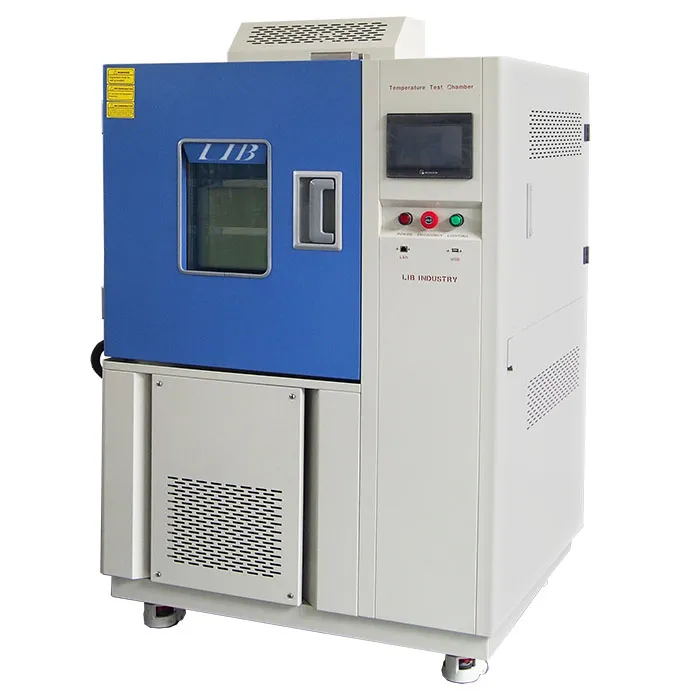

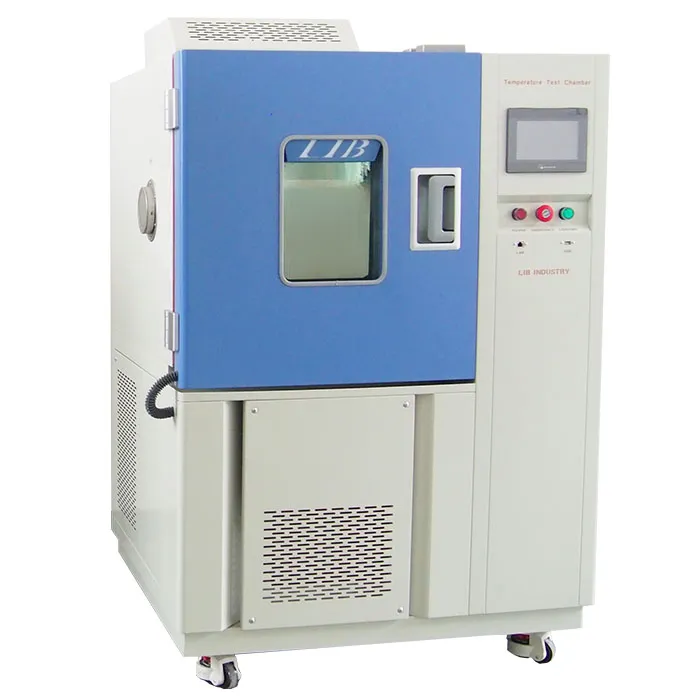

Chamber Siklus Suhu JESD22-A104 untuk Pengujian Keandalan Semikonduktor

LIB IndustryChamber Siklus Suhu JESD22-A104dirancang untuk pengujian keandalan perangkat semikonduktor, komponen elektronik, rakitan PCB, dan elektronik otomotif. Chamber siklus termal mensimulasikan tekanan termal berulang untuk mengungkap kelelahan sambungan solder, keretakan paket, delaminasi, dan mode kegagalan lainnya sebelum produk memasuki pasar.

✔ 100% sesuai dengan JESD22-A104 Kondisi A–M
✔ Laju ramp suhu hingga 10°C/menit–15°C/menit
✔ Fluktuasi suhu ≤ ±0,5°C
✔ Keseragaman suhu ≤ ±2,0°C
✔ Rentang suhu dari -70°C hingga +150°C

Mendukung persyaratan pengujian JESD22-A104, AEC-Q100, dan IEC 60068-2-14, chamber LIB memberikan siklus termal yang akurat dan dapat diulang untuk kualifikasi semikonduktor dan validasi keandalan.


Model Standar: TR5-100, TR5-225, TR5-500, TR5-800, TR5-1000 dan model kustom lainnya.

Chamber Siklus Suhu Industri LIB untuk Pengujian Keandalan JEDEC JESD22-A104


JESD22-A104 Kondisi Uji Didukung Sepenuhnya

Ruang siklus suhu LIB Industry dirancang untuk mendukung sepenuhnya profil suhu yang ditentukan dalam JESD22-A104, memungkinkan pengguna beralih dengan mudah antara berbagai kondisi pengujian sesuai kebutuhan produk. Mendukung kondisi JESD22-A104 A–M.

Kondisi

Suhu Rendah

Suhu Tinggi

Aplikasi Umum

A

-55°C (+0/-10°C)

+85°C (+10/-0°C)

Elektronik konsumen, IC kelas komersial

B

-55°C (+0/-10°C)

+125°C (+10/-0°C)

Komponen industri, elektronik otomotif umum

C

-65°C (+0/-10°C)

+150°C (+10/-0°C)

Dirgantara, militer, perangkat semikonduktor keandalan tinggi

G

-40°C (+0/-10°C)

+125°C (+10/-0°C)

Elektronik otomotif (AEC-Q100 / AEC-Q200)

H

-55°C (+0/-10°C)

+175°C (+10/-0°C)

Semikonduktor daya suhu tinggi dan perangkat elektronik canggih

Ruang siklus suhu mendukung profil siklus suhu yang dapat diprogram dengan laju pemanasan/pendinginan, waktu diam, dan jumlah siklus yang dapat disesuaikan. Parameter pengujian dapat dikonfigurasi untuk memenuhi persyaratan JESD22-A104 berdasarkan massa spesimen, beban termal, dan tujuan kualifikasi.


Mengapa Memilih LIB Industry untuk Pengujian JESD22-A104?

Rentang Suhu Luas

Rentang suhu yang tersedia:

  • -20°C hingga +150°C

  • -40°C hingga +150°C

  • -70°C hingga +150°C Cocok untuk semua kondisi pengujian JESD22-A104.

Kontrol Suhu Presisi

  • Fluktuasi suhu: ±0,5°C

  • Deviasi suhu: ±2,0°C

  • Distribusi aliran udara yang merata Memastikan setiap sampel mengalami tekanan termal yang sama selama pengujian jangka panjang.

Operasi Berkelanjutan yang Andal

Program kualifikasi semikonduktor sering kali memerlukan pengujian selama beberapa minggu.

Ruang LIB memiliki fitur:

  • Ruang kerja baja tahan karat SUS304

  • Sistem refrigerasi industri

  • Kipas sirkulasi umur panjang

  • Kemampuan operasi berkelanjutan Dirancang untuk pengujian keandalan jangka panjang tanpa gangguan.

Profil Termal yang Dapat Diprogram

Pengontrol layar sentuh memungkinkan pengguna membuat profil siklus termal khusus termasuk:

  • Kontrol laju pemanasan/pendinginan

  • Kontrol waktu diam

  • Penghitungan siklus

  • Operasi otomatis

  • Perekaman data

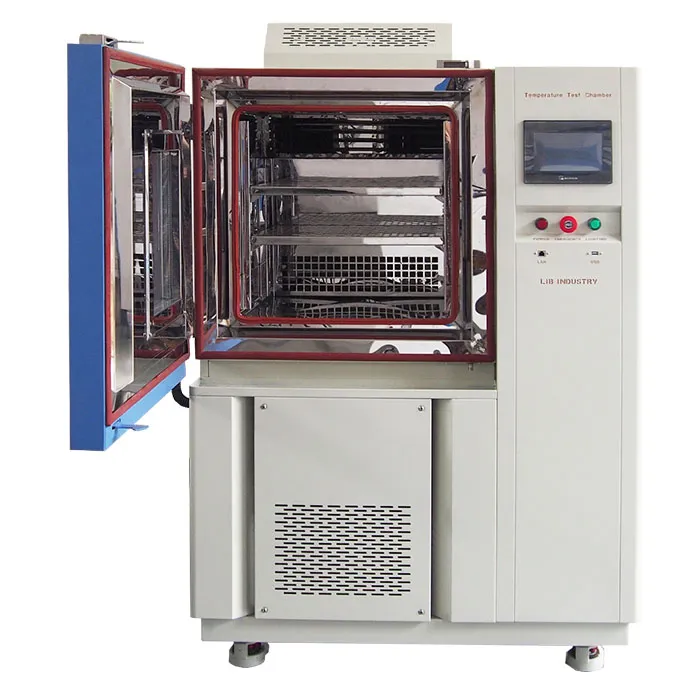

Ruang Uji Baja Tahan Karat


Sistem Refrigerasi Efisien


Port Akses Kabel Tersegel


Sistem Sirkulasi Aliran Udara Seragam


Spesifikasi Ruang Siklus Suhu JESD22-A104

Model

TR5-100

TR5-225

TR5-500

TR5-800

TR5-1000

Dimensi Internal (mm)

400*500*500

500*600*750

700*800*900

800*1000*1000

1000*1000*1000

Dimensi Keseluruhan (mm)

900*1050*1620

1000*1140*1870

1200*1340*2020

1300*1540*2120

1500*1540*2140

Volume Interior

100L

225L

500L

800L

1000L

Beban Panas

1000W



Rentang Suhu

A : -20℃ ~ +150 ℃

B : -40℃ ~ +150 ℃

C: -70℃ ~ +150 ℃

Fluktuasi Suhu

± 0.5 ℃

Deviasi Suhu

± 2.0 ℃

Laju Pendinginan

10℃/min (15℃/min)

Laju Pemanasan

10℃/min (15℃/min)

Pengontrol

Pengontrol layar sentuh LCD berwarna yang dapat diprogram, antarmuka multi-bahasa, Ethernet, USB

Sistem Pendingin

Sistem refrigerasi kompresi mekanis

Material Eksterior

Plat Baja dengan lapisan pelindung

Material Interior

Baja tahan karat SUS304

Catu Daya

380V

Kebisingan Maksimum

65 dBA


Aplikasi Siklus Suhu JESD22-A104

Pengujian siklus suhu JESD22-A104 banyak digunakan di industri semikonduktor, otomotif, dan elektronik untuk mengevaluasi keandalan produk di bawah tekanan termal berulang.

Perangkat Semikonduktor

Paket BGA, QFN, CSP, IC

Elektronik Otomotif

ECU, ADAS, sensor, BMS

Elektronik Daya

IGBT, MOSFET, perangkat SiC, konverter daya

Sistem Elektronik

Rakitan PCB, peralatan komunikasi, elektronik industri dan konsumen

Semua peralatan pengujian LIB didukung olehgaransi 3 tahun dan layanan teknis seumur hidupmemastikan keandalan jangka panjang dan dukungan purna jual global.

Hubungi LIB Industry untuk konfigurasi yang tepat untuk JESD22-A104 ataupersyaratan pengujian kejut termal.

Kirim pertanyaan
Tim LIB akan mengirimkan spesifikasi dan memberikan penawaran harga hari ini.
