Isolasi kabel memiliki pekerjaan yang sulit: menahan arus, menahan panas, bertahan sinar matahari, dan tetap stabil secara mekanis di bawah hujan, kelembaban, dan ayunan suhu. Dalam distribusi daya luar ruangan, array PV, lemari telekomunikasi, dan sistem industri, Tautan lemah sering polimer di sekitar konduktor. Ketika memudar, retak, kapur, atau menjadi rapuh, risiko kebocoran dan biaya pemeliharaan naik. ASTM G155 alamat ini dengan menggunakan cahaya busur xenon yang disaring dengan kelembaban dan suhu yang dikendalikan untuk menyederhanakan cuaca dunia nyata.
Ruang uji kecepatan cahaya Xenon Perangkat uji penuaan kecepatan cahaya xenon Mesin tes eksposur radiasi cahaya Xenon ASTM G151 G155 Mungkin Anda akan tertarik dengan: |
Bahkan jika kabel lulus tes listrik awal, insulasinya mungkin gagal pada awal. PVC dapat kehilangan plasticizer, XLPE dapat terdegradasi di bawah cahaya dan panas yang lama, dan karet dapat kaku atau retak dari UV gabungan, kelembaban, dan paparan panas. Pada pertanian tenaga surya, ini mungkin muncul sebagai jaket emblem Dekat kotak kombinasi; Dalam tanaman air, selubung mungkin terlihat utuh tetapi tidak lagi fleksibel dengan aman.
Bagi para insinyur dan pembeli, pertanyaan utamanya adalah: Apa berubah setelah eksposur, dan seberapa cepat? Kekuatan regang dan retensi pemanjangan setelah pengujian busur xenon umumnya digunakan metrik. Misalnya, beberapa spesifikasi membutuhkan ≥ 80% retensi setelah 1,000 jam percepatan pelapukan.
ASTM G155 adalah standar yang secara luas digunakan untuk percepatan pelapukan bahan non-metalik. Menggunakan lampu busur xenon untuk menyederhanakan sinar matahari, panas, kelembaban, dan hujan, pengujian plastik, lapisan, karet, tekstil, dan suku cadang otomotif.
Parameter utama termasuk:
Irradiance: Biasanya 340 nm atau 420 nm, misalnya, 0.35-0.55 W/m²/nm.
Suhu: Suhu panel hitam sekitar 63 °C ± 3 °C.
Kelembaban: Biasanya ~ 50% RH.
Siklus umum menggabungkan cahaya 102 menit dengan cahaya 18 menit ditambah semprotan air, simulasi hujan dan pembasahan permukaan. Air yang dimurnikan memastikan konsistensi.
Singkatnya, ASTM G155 menyediakan metode yang dikendalikan dan repeatable untuk mengevaluasi daya tahan material, bandingkan parfum, dan memprediksi kinerja luar ruangan jangka panjang.
Cara terberguna untuk membaca ASTM G155 adalah melihat variabel yang menekan isolasi kabel naik atau turun. Untuk pekerjaan kawat dan kabel, lima dari mereka berhak mendapatkan perhatian yang dekat.
Faktor khas dalam ASTM G155 dan efek mereka pada penuaan isolasi kabel didesain di bawah ini.
Faktor uji | Mengapa ini penting untuk bahan kabel |
Sumber cahaya busur Xenon | Menghasilkan spektrum sinar matahari penuh, bukan hanya sempit UV |
Filter optik | Cocok dengan sinar matahari luar ruangan, paparan di balik kaca, atau memanfaatkan kasus UV |
Kontrol Irradiance | Menjaga intensitas eksposur tetap stabil selama periode uji panjang |
Suhu panel hitam | Melacak pemanasan permukaan spesimen di bawah cahaya |
Kelembaban dan semprot | Menambahkan efek embun/hujan yang dapat mengubah mode kegagalan |
ASTM G155 cycle dapat mengontrol cahaya pada 340 nm, 420 nm, atau 300 broadband-400 nm tergantung pada siklus. Untuk penuaan isolasi kabel, itu penting karena bahan yang berbeda bereaksi dengan pita sempit dan paparan spektral yang lebih luas. Jika irradiance melayang saat tes lama, data perbandingan menjadi lemah. Irradiance yang stabil tidak ekstra bagus. Ini adalah ciri khas tren data berguna.
Standar menggunakan suhu panel hitam dalam semua siklus eksposur dan, dalam beberapa siklus, suhu udara ruang juga. Kelembapan mungkin berasal dari semprot, kelembaban terkendali, atau keduanya. Sebuah jaket kabel dapat bertahan hidup ringan saja tapi gagal ketika panas dan basah ditambahkan. Dalam pengujian praktis, di mana permukaan retak, kelengketan, atau kehilangan fleksibilitas sering mulai memisahkan satu rumus lain.
Jam saja tidak menuliskan kisah. Dua tes 1,000 jam dapat memberikan hasil yang sangat berbeda jika filter, angsuran, waktu semprot, atau kontrol suhu berbeda. Repeatabilitas sangat penting daripada mengejar nomor jam yang dramatis. Untuk skrining bahan, siklus yang konsisten jauh lebih berguna daripada yang dikontrol buruk tetapi keras.

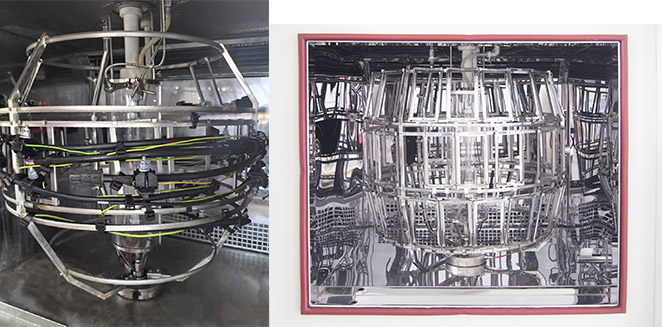

Untuk pekerjaan seperti ini, peralatan harus melakukan lebih dari menyalakan lampu.Ruang busur Xenon LIBDibangun di sekitar faktor yang sama teknisi kabel menonton dalam program ASTM G155: cahaya spektrum penuh, kontrol irradiance, pemantauan panel hitam, peraturan kelembaban, dan semprotan yang dapat disesuaikan. Menurut halaman produk, ini menghasilkan ulang UV, tampak, dan cahaya inframerah, dengan rentang spektral 300-400 nm, opsional pemantauan 340 nm atau 420 nm, intensitas cahaya dari 35 sampai 150 W/m², kelembaban dari 50% sampai 98% RH, dan siklus semprotan air yang dapat disesuaikan.
Jumlah tersebut berarti secara real lab work. Pemegang sampel berputar membantu menjaga eksposur lebih seragam di berbagai spesimen. Pemantauan UV Real-time membantu menahan target irradiance stabil. Penginderaan panel hitam membantu melacak panas permukaan spesimen yang sebenarnya dilihat. Nozel semprotan air memudahkan untuk pindah dari paparan cahaya kering ke Uji cuaca kabel yang lebih realistis dengan siklus kelembaban disertakan. Untuk produsen kabel membandingkan dua parfum PVC atau XLPE, yang berarti data side-by-side yang lebih sempit dan mengurangi faktor tentang apakah ruang itu sendiri mengubah hasilnya.
Program penuaan isolasi kabel yang berguna tidak perlu rumit, tetapi sudah perlu disiplin. Alur kerja dasar mudah.
Spesimen harus dipotong dan keseleo dengan cara yang konsisten. Jika tujuannya adalah perbandingan jaket, kondisi permukaan dan ketebalannya harus dicatat sebelum terpapar. Jika tujuan adalah daya tahan insulasi, lab harus mencatat jenis senyawa, warna, konstruksi, dan preac yang relevan.
Pengaturan praktis sering mencakup:
· Jenis filter yang dipilih berdasarkan lingkungan layanan
· Titik kontrol irradiance, seperti 340 nm atau 420 nm
· Target temperatur panel hitam
· Pengaturan kelembapan
· Waktu siklus semprot
· Total durasi eksposur dan interval tarik untuk pemeriksaan menengah
Pengaturan ini harus sesuai dengan pertanyaan material yang diajukan, bukan hanya siklus generik yang disalin dari proyek lain.
Selama eksposur, lab harus merekam perubahan yang terlihat pada titik periksa yang direncanakan. Yang umum adalah pergeseran warna, kehilangan gloss, bubuk, kapur, retakan mikro permukaan, dan perubahan kaku. Sebuah kabel yang terlihat masih dapat diterima pada 250 jam dapat menunjukkan jawaban lengkungan yang sangat berbeda pada 750 atau 1,000 jam. Itulah mengapa interval data sering lebih berguna daripada snapshot akhir tunggal.
Pengujian pasca eksposurAdalah di mana ASTM G155 berubah menjadi data pemilihan material. Perubahan Visual sangat penting, tetapi teknisi kabel biasanya membutuhkan lebih banyak dari foto.
Tabel di bawah ini menunjukkan pemeriksaan yang paling sering terkait dengan keputusan pelapisan kabel.
Properti setelah eksposur | What it Express |
Berubah warna/memudar | Sensitivitas UV awal atau ketidakstabilan pigmen |
Pemecah | Degradasi permukaan dan hilangnya ketahanan cuaca |
Retensi kekuatan regang | Kehilangan integritas bearing beban dalam polimer |
Retensi pemanjangan | Jatuh dalam fleksibilitas dan toleransi bengkok |
Cold bend atau flex response | Penanganan risiko penggunaan nyata setelah penuaan |
Jaket kabel dapat memudar tetapi masih berfungsi. Item ini juga dapat menjaga warnanya dan tenang kehilangan fleksibilitas. Itu sebabnya kekuatan tarik dan retensi pemanjangan tetap dua pembacaan yang paling berguna setelah paparan busur xenon. Dalam banyak aplikasi kabel, angka itu memberitahu kisah lebih baik daripada warnanya saja. Jika satu campuran menjaga permukaan pembersih tetapi kehilangan terlalu banyak perpanjangan, kemungkinan masih menjadi pilihan yang lebih lemah untuk layanan lapangan.
Data ASTM G155 menjadi sangat berharga saat digunakan sebagai pembanding. Kotak penggunaan terkuat bukan "bahan ini bertahan X jam." itu adalah rumus ini menahan retensi yang lebih tinggi, retak lebih sedikit, dan perilaku lentur yang lebih baik daripada opsi lainnya di bawah siklus yang sama. Itu adalah jenis hasil tim litbang, produsen kabel, dan kelompok pengadaan dapat bertindak.
Xi'anLIB industri simulasi lingkunganTelah memberikan ruang tes lingkungan turnkey sejak 2009, melayani56 + Negara. Manfaat dari pelangganDesain kamar kustom, dukungan teknis global, bantuan kalibrasi, pelatihan, dan garansi tiga tahun dengan layanan seumur hidup, Memastikan bilik siap untuk mengirimkan hasil akurat dan repeatable.
Menggunakan ruang busur xenon yang dikonfigurasikan dengan baik di bawahASTM G155, Teknisi dapat menyambungSiklus semprotan air, panas, kelembapan, dan sinar matahariUntuk meneliti persis bagaimana isolasi kabel memperdalam. Pengamatan utama termasuk:
Warna memudar dan chalking
Retak dan timbul
Kekuatan regang dan kehilangan pemanjangan
Mengurangi fleksibilitas di bawah lengkungan dingin atau tes flex
Dengan ruang Arc Xenon LIB, labs mendapatkan platform yang stabil dan pengulang yang menyediakan data praktis dan perbandingan. Ini mendukung pemilihan material, verifikasi kualitas, dan kepercayaan diri sebelum kabel mencapai medan, membantu para teknisi membuat keputusan yang didukung oleh bukti yang dapat diandalkan daripada gueswork.
ASTM G155 mengevaluasi bagaimana bahan non-metalik seperti isolasi kabel dan jaket kabel menanggapi cahaya busur xenon yang disaring, suhu tinggi, kelembaban, dan paparan air dalam kondisi lab yang dikontrol. Ini digunakan untuk mendistribusikan efek cuaca yang terlihat di luar ruangan atau di belakang kaca.
Ruang busur Xenon LIB menggabungkan simulasi sinar matahari spektrum penuh dengan pemantauan 340 nm atau 420 nm, kontrol irradiance 35-150 W/m², kontrol kelembaban 50%-98% RH, pemantauan suhu panel hitam, dan siklus semprot yang dapat disesuaikan. Yang membuatnya cocok untuk pekerjaan penuaan isolasi kabel ASTM G155-based.
Pemeriksaan umum termasuk memudar, chalking, retakan, kikiran, retensi kekuatan tarik, retensi pemanjangan, dan perubahan bengkok atau fleksibilitas. Pembacaan ini membantu menunjukkan apakah senyawa kabel masih memiliki ketahanan cuaca yang cukup untuk layanan luar ruangan.
Ya. Itu adalah salah satu aplikasi yang paling berguna. Menjalankan siklus ASTM G155 yang sama pada senyawa insulasi atau jaket yang berbeda memungkinkan lab membandingkan nilai retensi, kerusakan permukaan, dan tren degradasi awal di bawah kondisi pencahayaan yang sama.
