Bagaimana cara melakukan tes panas bersepeda?

Nov 03 2025

Table of Content [Hide]

Mengapa pengujian bersepeda termal sangat penting untuk keandalan produk

Bayangkan sebuah unit kontrol elektronik yang terpasang di kendaraan yang mengalami pembekuan malam dan suhu siang hari tiap hari. Lama, ayunan termal berulang ini menghasilkan stres mekanis yang tes suhu statis tidak dapat diungkapkan. Komponen dapat muncul utuh selama pemeriksaan awal, tetapi kelelahan yang halus terkumpul secara keseluruhan-akhirnya menyebabkan kegagalan prematur di lapangan.

Mengapa beberapa produk lulus pengujian awal namun gagal selama operasi dunia nyata? Seringkali, masalah ini tidak rencana tes itu sendiri-itu apakah lingkungan pengujian secara realistik mensimulasikan produk stres akan ditemukan.Pengujian bersepeda termal profesional diperlukan untuk membuka kerentanan tersembunyi ini.

Tes bersepeda termal menerbitkan produk ke AC suhu tinggi dan rendah untuk mereplikasi kondisi operasi dunia nyata, menjelaskan masalah seperti:

Kesalahan bahan yang menyebabkan stres mekanis
Kelelahan sendi Solder dalam elektronik
Perekat dan segel degradasi
Deformasi struktural dalam Rakitan

Industri-industri yang mengandalkan tes bersepeda termal termasuk:

Manufaktur elektronik (PCBA, sensor, ICs)
Komponen otomotif (ECUs, modul baterai)
Aerospace systems (unit kontrol, avionik)
Penyimpanan Energi dan peralatan industri

Di semua aplikasi ini,Akurasi, stabilitas, dan repeatabilitas ruang ujiYang penting seperti profil tes itu sendiri. Tanpa sistem yang andal, bahkan tes yang paling dirancang dengan hati-hati dapat menghasilkan hasil yang menyesatkan.

Apa itu uji panas bersepeda?

Definisi dan tujuan

Tes bersepeda termal berulang kali mengeluarkan produk mencapai suhu tinggi dan rendah daripada siklus tertentu. Setiap siklus biasanya mencakup:

Ramp-up hingga suhu tinggi
Huni di suhu tinggi
Ramp-down hingga suhu rendah
Huni pada suhu rendah

Tujuan tersebut adalah untuk mengevaluasi bagaimana bahan dan rakitan untuk menanggapi ekspansi termal berulang dan kontraksi. Ekspansi diferensial antara material menciptakan stres pada antarmuka seperti sendi solder, perekat, segel, dan pengencang. Selama banyak siklus, stres ini dapat terkumpul dan menyebabkan kegagalan terkait kelelahan.

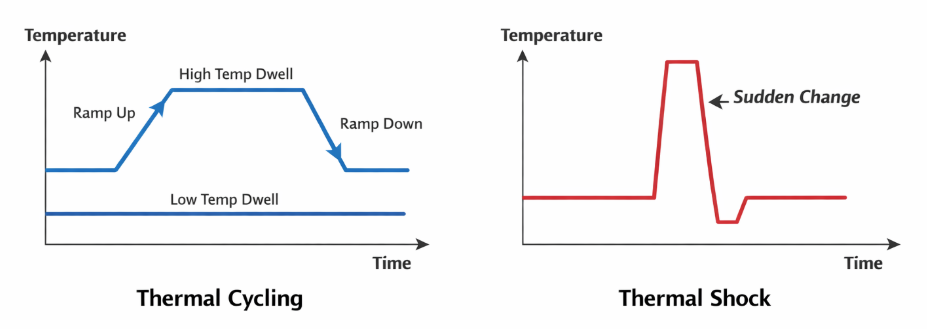

Termal bersepeda vs Thermal Shock

Meskipun sering disebutkan bersama, kedua tes ini mempunyai target tujuan yang berbeda:

Jenis uji	Transisi suhu	Fokus	Aplikasi Umum
Bersepeda termal	Perubahan bertahap terkendali	Suplemen tambahan	Elektronik, otomotif, baterai
Kejut termal	Perubahan suhu hampir instan	Kegagalan segera	Semikonduktor, sambungan solder, elektronik dengan keandalan tinggi

Bersepeda termal menjamin daya tahan jangka panjang di bawah perubahan lingkungan secara bertahap, sedangkan benturan termal mengidentifikasi kelemahan yang tiba-tiba di bawah stres ekstrem. Banyak produsen menggunakan kedua dalam kombinasi untuk mendapatkan profil keandalan yang lengkap.

Standar umum dan persyaratan uji

Tes bersepeda termal biasanya dilakukan sesuai dengan standar yang diakui:

IEC 60068-Pengujian lingkungan untuk peralatan elektronik
MIL-STD-810-Metode uji lingkungan militer
JEDEC JESD22-Keandalan semikonduktor
ISO 16750-Kendaraan jalanan

Parameter utama di seluruh standar ini termasuk:

Standar	Rentang suhu	Tingkat lerengan	Waktu huni	Siklus umum
IEC 60068	-40 °C hingga 125 °C	5-10 °C/min	10-30 menit	Pemasangan 500 1000
MIL-STD-810	-55 °C hingga 125 °C	10-15 °C/min	15-30 menit	Pemasangan 500 1500
JEDEC JESD22	-65 °C hingga 150 °C	5-20 °C/min	10-60 menit	Pemasangan 1000 2000

Memenuhi spesifikasi ini membutuhkanChambers yang mampu kontrol suhu yang tepat, tingkat tanjakan cepat, dan repeatabilitas jangka panjang.

Alat uji aplikasi sepeda termal

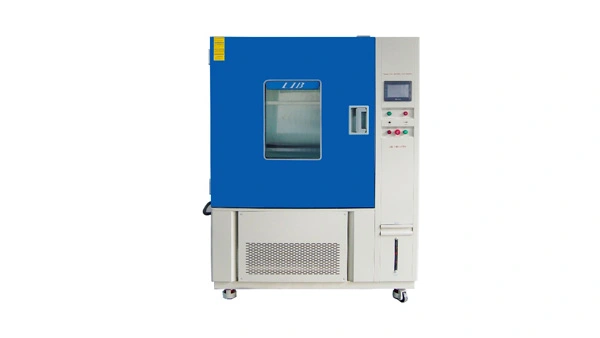

Alat tes perubahan suhu cepat

Ruang tes perubahan suhu cepat sangat penting untuk melakukan tes bersepeda termal yang andal.LIB industry'sRuang bersepeda termalMenyediakan kontrol, kecepatan, dan stabilitas yang tepat yang diperlukan untuk aplikasi yang menuntut.

Kemampuan utama dari Lembaga Industri LIB:

Rentang suhu:-70 °C hingga 150 °C
Tarif lereng:5 / 10/15/20 °C/min, sepenuhnya dapat disesuaikan
Bersepeda terus menerus:Siklus 500 2000 tanpa penyimpangan performa
Suhu bagus:± 1 °C
Aplikasi:ECUs otomotif, modul baterai, sensor elektronik, aerospace electronics

Sorotan dari badan industri LIB:

Tes kelelahan dipercepat tekanan termal dunia nyata
Menjaga suhu seragam di seluruh ruang selama urutan perpanjangan

Ukuran ruang yang dapat disesuaikan untuk rakitan uji kecil atau besar

Model	TR5-100	TR5-225	TR5-500	TR5-800	TR5-1000
Volume Interior	100L	225L	500L	800L	1000L
Beban panas	1000W
Rentang suhu	A : -20 ℃ ~ 150 ℃ B : -40 ℃ ~ 150 ℃ C: -70 ℃ ~ 150 ℃
Fluktuasi suhu	± 0.5 ℃
Deviasi suhu	± 2.0 ℃
Kecepatan pendinginan	5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (disesuaikan)/ min
Tingkat pemanasan	5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (disesuaikan)/ min
Pengontrol	Pengontrol layar sentuh LCD warna dapat diprogram, antarmuka multi-bahasa, Ethernet , USB
Sistem pendingin	Sistem pendinginan kompresi mekanis, pendingin ramah lingkungan

Contoh skenario:
Pemasok otomotif terkemuka perlu melakukan simulasi setahun penuh operasi ECU dalam jangka waktu yang terkompresi. MenggunakanIndustri LIBRuang temperatur, Tim menyelesaikan 1000 siklus dalam waktu kurang dari satu bulan, mengidentifikasi potensi kelemahan sendi solder sebelum mereka mencapai bidang.

Ruang tes kejut termal

Shock chambers termal dirancang untuk pengujian tekanan ekstrim.Ruang kejutan termal industri LIB Termasuk2 zonaDanShock chambers termal 3 zonaUntuk transisi panas dingin yang cepat dengan repeatabilitas tinggi.

Kemampuan utama dari ruang kejutan termal industri LIB:

Rentang suhu:-70 °C hingga 220 °C
Waktu transisi:Dekat paparan instan antara zona panas dan dingin
Repeatabilitas:Konsisten pada ratusan siklus
Aplikasi:Semikonduktor, sambungan solder, elektronik dengan keandalan tinggi

Sorotan:

Mendeteksi kegagalan segera yang tidak terlihat di bawah bersepeda termal bertahap

Mendukung pengujian keandalan tinggi di aerospace, otomotif, dan elektronik industri

Dapat diintegrasikan dengan ruang bersepeda termal LIB untuk program keandalan komprehensif

Model		TS-162	TS-340	TS-500	TS-1000
Volume Interior (mm)		22L	72L	211L	505L
Kapasitas pemuatan		20kg	30kg	50kg	60kg
Ruangan pra-panas	Suhu batas atas	220 ℃
	Waktu pemanasan	Sekitar ~ 200 ℃, dalam 30 menit
Ruangan dingin	Temperatur batas bawah	-75 ℃
	Waktu pendinginan	Sekitar ~ -70 ℃, dalam 30 menit
Ruang tes	Rentang pencahayaan suhu tinggi	Sekitar 20 ~ 200 °C
	Rentang pencahayaan suhu rendah	-65 ~ -5 °C
Fluktuasi suhu		≤ ± 0.5 ℃
Deviasi suhu		≤ ± 3 ℃
Waktu pemulihan suhu		Dalam waktu 5 menit
Bahan Interior		SUS304 stainless steel
Konfigurasi standar		2 rak

Contoh skenario:
Produsen semikonduktor disimulasi bersepeda ekstrem nyala/mati.Ruang kejutan termal industri LIBMembuka mikro-retak dalam kemasan yang akan menyebabkan kegagalan lapangan awal, mencegah kegagalan mahal mengingat.

Mencapai tes bersepeda termal profesional dengan Lembaga Industri LIB

Keandalan tes bersepeda termal tidak hanya pada profil uji tetapi juga pada alamatnya sendiri.Ruang industri LIBPastikanAkurasi, kestabilan, dan repeatabilitasUntuk setiap siklus.

Kapabilitas	Chambers biasa	Ruang industri LIB
Penyebar suhu	± 5 °C	± 1 °C
Kontrol tingkat lerengan	TERBATAS, berfluktuasi	5-20 °C/menit tepat, repeatable
Keandalan siklus jangka panjang	Performa hampir selesai	Stabil di ratusan ribu siklus
Eksposur stres Ekstrim	Transisi lambat	Dekat transfer panas dingin instan
Kustomisasi	Terbatas	Sepenuhnya dapat diadaptasikan ke volume ruang, standar, siklus

Keuntungan utama dari Lembaga Industri LIB:

Rentang suhu yang luas:Menjaga ± 1 °C peneduh dari-70 °C hingga 150 °C
Tingkat tanjakan yang cepat dan teratur:Hingga 20 °C/min untuk simulasi kelelahan termal realistis
Stres termal ekstrim:Mendeteksi kelemahan yang tidak terlihat hingga bersepeda secara bertahap
Keandalan jangka panjang:Kinerja konsisten pada pengujian yang diperpanjang
Repeatabilitas:Profil termal yang stabil untuk validasi desain, kualifikasi produksi, dan sertifikasi

Contoh skenario:
Produsen elektronik yang digunakanBilik perubahan suhu cepat industri LIBUntuk menguji modul baterai baru. Ratusan siklus membuktikan kelemahan konektor awal, mencegah masalah produksi berskala besar.

Ruang bersepeda termal atau ruang kejut panas: bagaimana cara memilih?

Memilih ruang yang tepat sangat penting.Industri LIBMenyediakan kedua solusi dengan kemampuan canggih:

Ruang bersepeda termal (industri LIB):Transisi bertahap, analisis kelelahan, keandalan jangka panjang
Ruang kejut termal (LIB industry):Transisi instan, deteksi kegagalan segera
Strategi Optimal:Banyak produsen menggabungkan kedua badan industri LIB untuk penilaian keandalan penuh, memastikan produk tahan tekanan lingkungan jangka panjang dan guncangan termal Ekstrim

Mengapa industri LIB menarik:

Terbukti pengendalian termal presisi tinggi dan berkecepatan tinggi
Kustomisasi fleksibel untuk rentang suhu, tingkat tanjakan, dan Hitungan siklus
Tepercaya dalam sektor penyimpanan otomotif, Antariksa, elektronik, dan energi

Dapatkan solusi dalam 1 ~ 3 jam

Industri LIBMenyediakanBilik perubahan suhu cepatDanShock chambers termalYang memberikan solusi pengujian yang tepat, repeatable, dan andal. Dengan memilih strategi pengujian dan peralatan yang tepat, produsen dapat mengidentifikasi kegagalan potensial lebih awal, mengoptimalkan desain produk, dan memastikan kinerja andal di lapangan.
