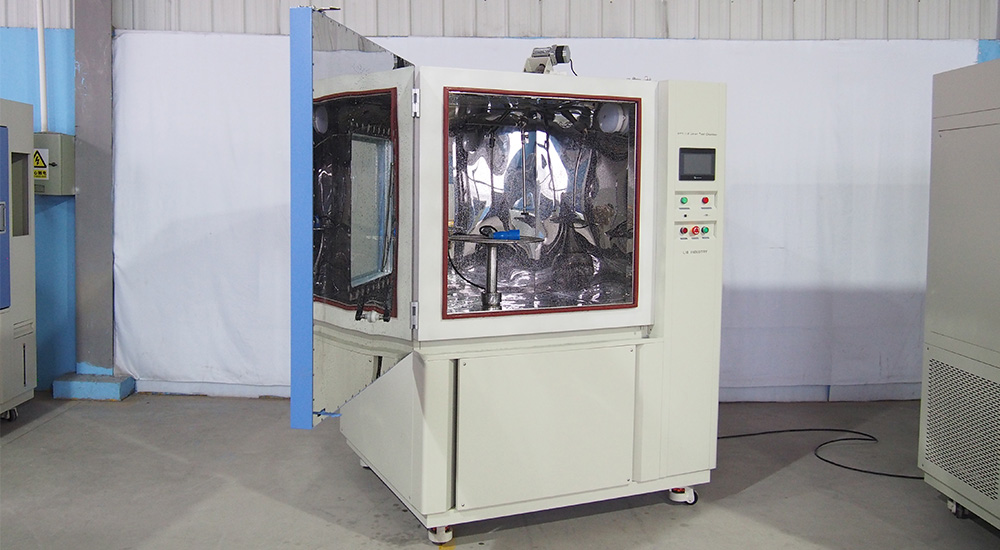

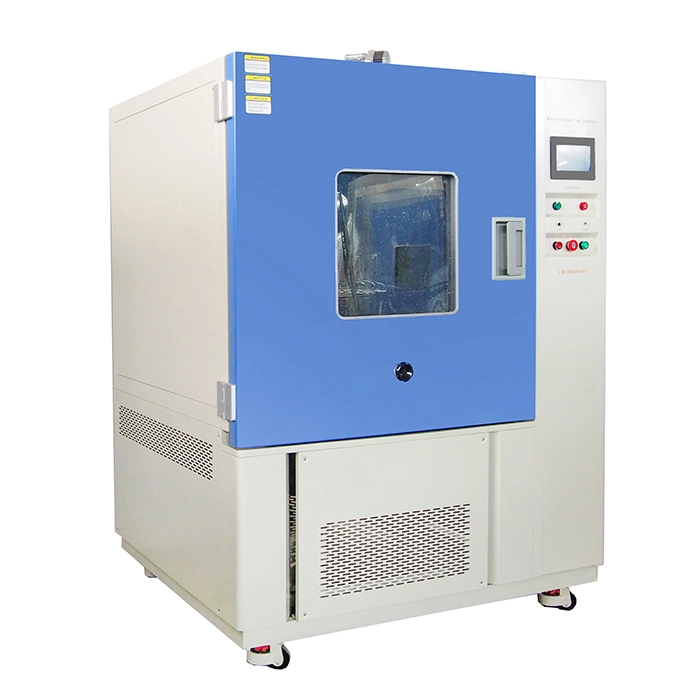

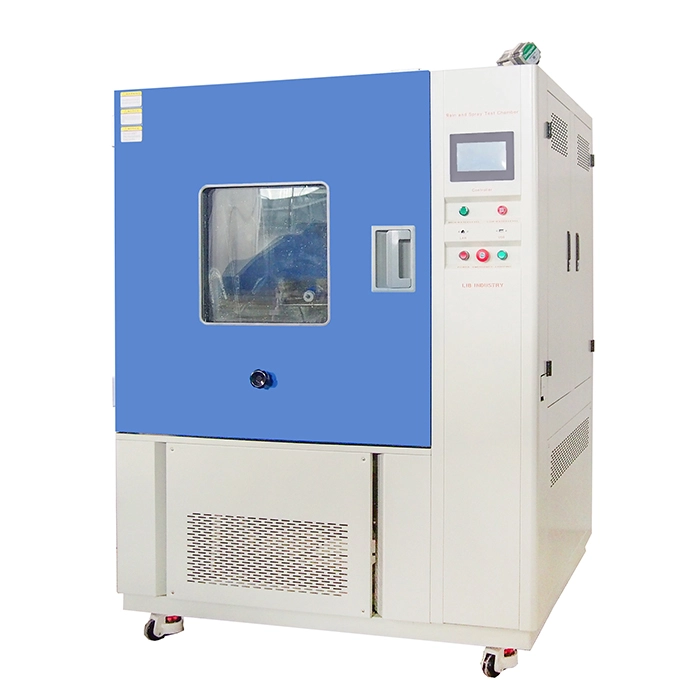

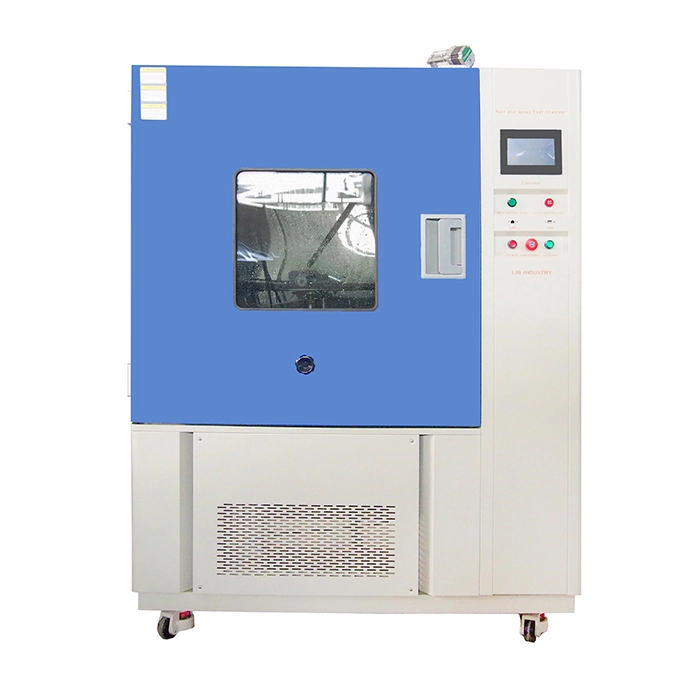

Ruang Uji Hujan JIS D0203

Name: Ruang Uji Hujan JIS D0203
Brand: Xi'an LIB Environmental Simulation Industry

Ruang uji hujan JIS D0203 diproduksi sesuai dengan standar JIS D0203. Alat ini terutama digunakan untuk menguji kinerja kedap air suku cadang otomotif dalam lingkungan hujan alami yang disimulasikan. Ruang uji hujan JIS D0203 dapat melakukan uji hujan R1 R2: 2 nosel hujan, diameter lubang Φ1,2 mm dan uji semprotan S1 S2: 40 nosel semprotan, diameter lubang Φ0,5 mm.

Model: R-1000JIS

Standar: JIS D 0203

Fitur dan Manfaat Ruang Uji Hujan JIS D 0203

1. Ruang uji hujan LIB Industry JIS D0203 sepenuhnya mencakup berbagai metode uji hujan yang ditentukan dalam standar JIS D0203, seperti R1, R2, S1, S2.

2. Kontrol presisi terhadap parameter kunci seperti sudut, tekanan, dan laju aliran injeksi air. Mensimulasikan curah hujan dengan intensitas dan sudut yang berbeda untuk mengevaluasi kinerja kedap air suku cadang otomotif secara akurat dalam berbagai kondisi curah hujan.

	R1 Test	R2 Test	S1 Test	S2 Test
Tekanan Pengenceran Air	0.3 kgf/cm² (sekitar 4.3 psi)	0.1 kgf/cm² (sekitar 1.4 psi)	1 kgf/cm² (sekitar 14.2 psi)	3 kgf/cm² (sekitar 42.7 psi)
Laju Alir	0.8 gal/menit (sekitar 3.2 L/menit)	0.5 gal/menit (sekitar 1.9 L/menit)	6.5 gal/menit (sekitar 24.5 L/menit)	10.3 gal/menit (sekitar 39.2 L/menit)
Durasi Tes	10 menit	10 menit	30 menit	60 menit
Jumlah Nozel	2 unit	2 unit	40 unit	40 unit

3. Sistem filtrasi saluran masuk otomatis dapat menyaring kotoran hingga partikel berukuran 0,03 mm untuk memastikan sistem penyemprotan berjalan lancar. Pada saat yang sama, sistem sirkulasi air di ruang uji hujan diuji untuk mengurangi konsumsi air.

4. Digunakan baja tahan karat SUS304, yang memiliki ketahanan korosi dan kekuatan yang baik, serta dapat menahan benturan dan korosi air semprot dalam jangka waktu lama.

Spesifikasi Kamar Pengenceran Hujan Sesuai Standar JIS D 0203

Model	R-1000JIS
Dimensi Internal (mm) (DLT)	100010001000 DWH
Dimensi Keseluruhan (mm) (DLT)	110014601900 DWH
Volume Internal (L)	1000
Jarak Antara Spesimen dan Nozel	Sekitar 400 mm
Nozel Hujan	2 lubang
Diameter Lubang Nozel Hujan	φ0.5 mm
Laju Alir Air R1	1.9 L/menit
Laju Alir Air R2	3.1 L/menit
Nozel Sprey	40 lubang
Diameter Lubang Nozel Sprey	φ1.2 mm
Laju Alir Air S1	24.5 L/menit
Laju Alir Air S2	39.2 L/menit
Tekanan Air di Nozel	0.03 ~ 0.30 MPa
Kecepatan Putar Meja Putar	17 putaran/menit
Kontrol Tekanan Air	Flow meter (Meter Alir)

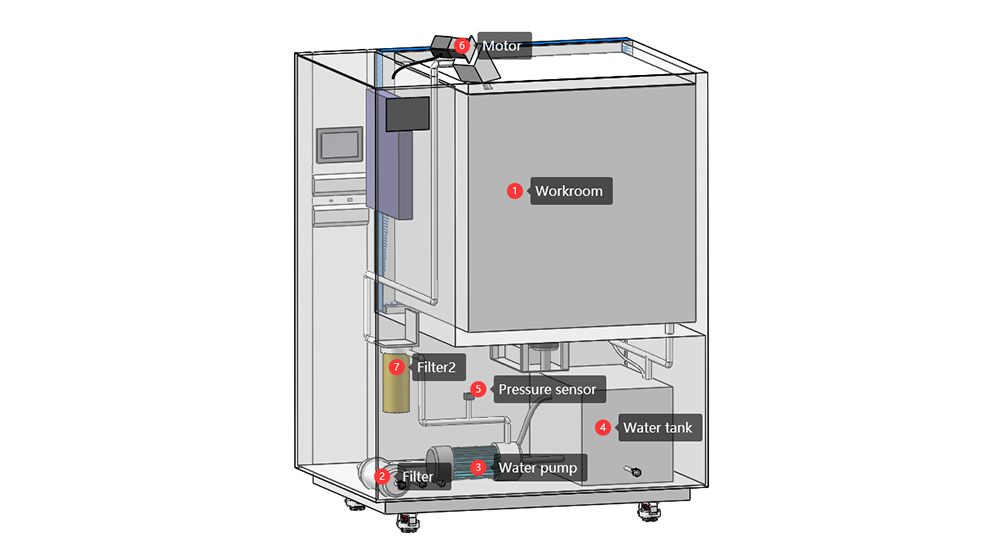

Konfigurasi Ruang Uji Hujan JIS D 0203

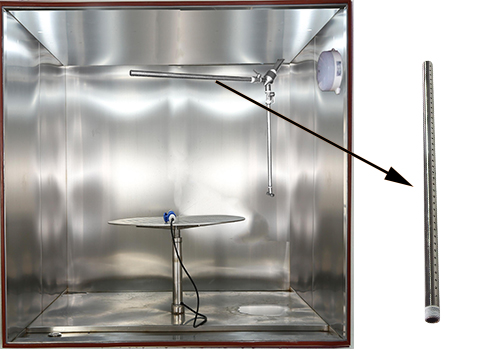

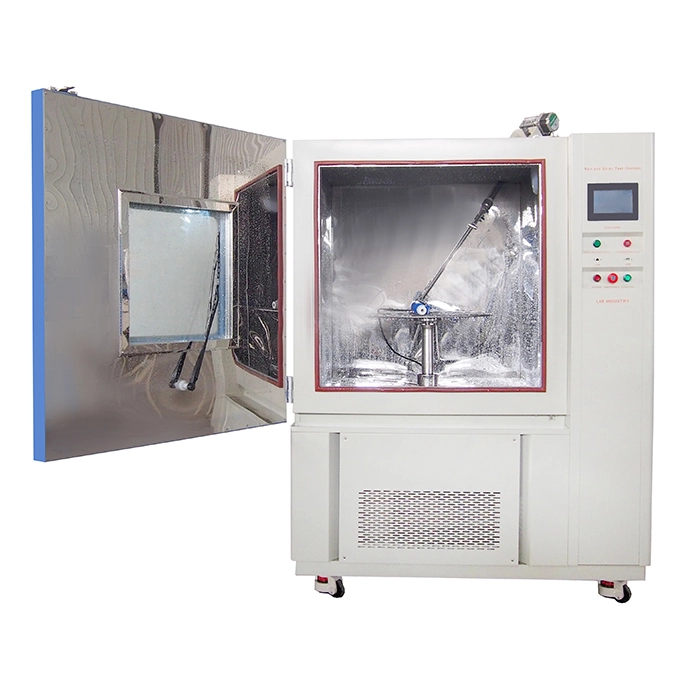

①Ruang kerja	Bagian dalam ruang kerja dan meja putar terbuat dari baja tahan karat SUS304. Pintu kaca besar atau jendela penglihatan dengan wiper. Dilengkapi antarmuka daya tahan air untuk menyuplai daya ke spesimen uji. Kecepatan putar dan ketinggian meja putar dapat diatur.

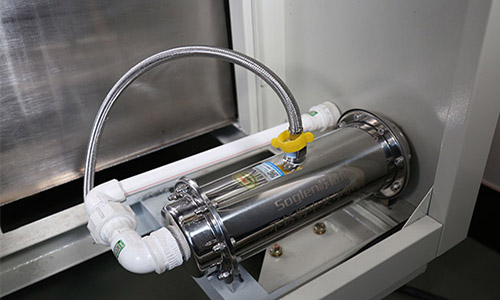

②Menyaring	Sistem filtrasi saluran masuk otomatis dapat menyaring kotoran hingga partikel berukuran 0,03 mm untuk memastikan keseragaman dan stabilitas semprotan.

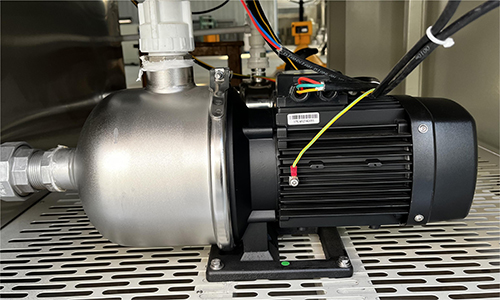

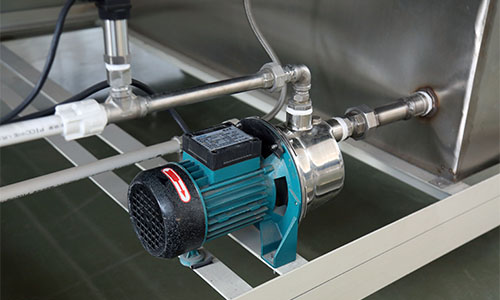

③Pompa air	Pompa air adalah sumber tenaga dari sistem sirkulasi air pada ruang uji hujan, yang bertanggung jawab untuk mengalirkan air dari tangki air ke nosel untuk menciptakan efek hujan.

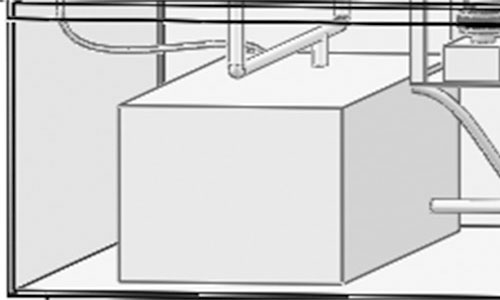

④Tangki air	Menyediakan air untuk seluruh pengujian hujan. Tangki air dilengkapi dengan katup pelampung pengatur ketinggian air, sehingga dapat secara otomatis mengontrol masuk dan keluarnya air.
⑤Sensor tekanan	Ukur tekanan semprotan air.
⑥Motor	Penggerak meja putar dan tabung pendulum.
