ARuang kejut termalDigunakan untuk menguji kemampuan produk untuk menahan lingkungan suhu yang sangat tinggi dan rendah dan untuk secara cepat meneliti perubahan kimia atau fisik yang disebabkan oleh ekspansi termal dan kontraksi dari sampel uji.
Untuk memenuhi berbagai permintaan pasar, ruang tes kejutan termal dapat dikategorikan ke dalam tiga jenis berikut berdasarkan metode kejutan suhu yang digunakan:

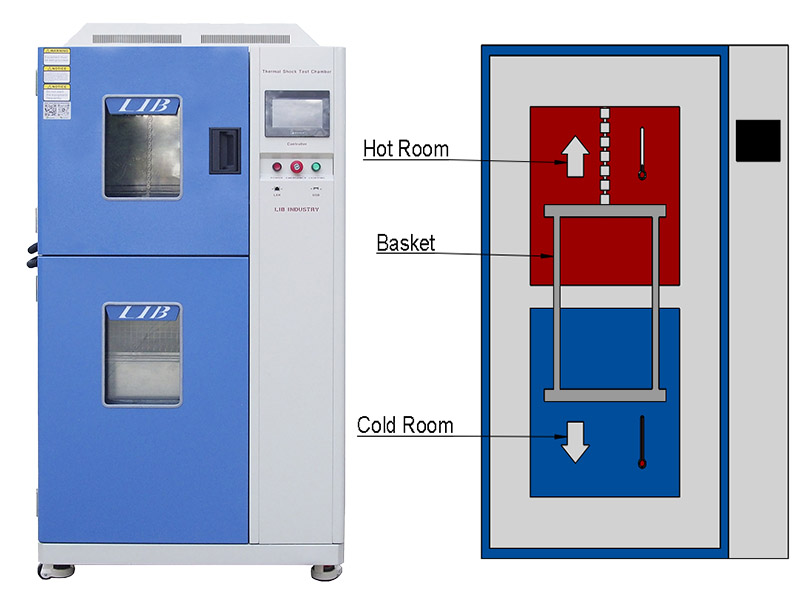

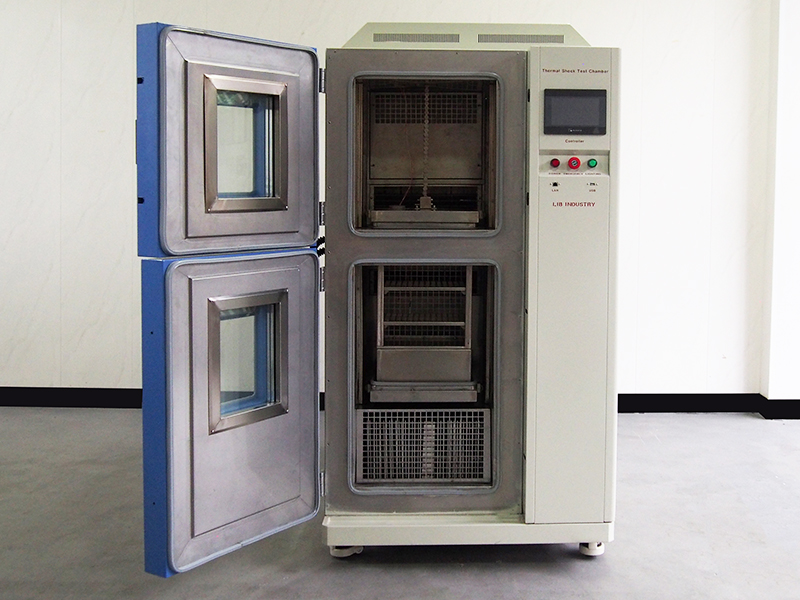

Metode Dua zona: ruang uji getaran termal dibagi menjadi dua bagian: Ruang suhu tinggi dan ruang suhu rendah, yang terhubung melalui keranjang gantung atau jalur dan perangkat lain di tengah, untuk mentransfer sampel dengan cepat. Keranjang gantung ruang uji getaran termal dua zona LIB dapat bergerak untuk mencapai konversi suhu dalam waktu tiga detik. Suhu ruang suhu tinggi dapat mencapai 220 ℃, dan ruang suhu rendah dapat mencapai-75 ℃.
Metode uji: sampel terlebih dahulu dikenakan pada lingkungan suhu tinggi dalam ruang suhu tinggi untuk periode waktu tertentu, seperti pada 150 ° C selama 1 jam, dan kemudian dengan cepat ditransfer ke ruang suhu rendah, ditempatkan di lingkungan suhu rendah-40 ° C selama 1 jam, Sehingga dapat menahan perubahan suhu elektratik dari suhu tinggi ke rendah dalam waktu singkat, dan sebaliknya.
Misalnya, uji chip produk elektronik, setelah berjalan di lingkungan suhu tinggi untuk jangka waktu tertentu, segera memasukkan lingkungan suhu rendah, dapat mendeteksi stabilitas chip ketika suhu berubah, untuk melihat apakah akan ada hubungan pendek, sirkuit terbuka atau parameter kinerja melayang dan masalah lainnya. Waktu konversi suhu metode dua zona diukur dalam hitungan detik, dan getaran suhu dapat terwujud dengan cepat, tetapi perubahan suhu lebih artistik dan keras.
Model | TS-162 | TS-340 | |
Dimensi Internal (mm) | 300*300*250 | 450*450*360 | |
Dimensi keseluruhan (mm) | 1560*870*1545 | 1710*1020*1845 | |
Volume Interior (mm) | 22L | 72L | |
Kapasitas pemuatan | 20kg | 30kg | |
Ruangan pra-panas | Suhu batas atas | 220 ℃ | |
Waktu pemanasan | Sekitar ~ 200 ℃, dalam 30 menit | ||
Ruangan dingin | Temperatur batas bawah | -75 ℃ | |
Waktu pendinginan | Sekitar ~ -70 ℃, dalam 30 menit | ||
Ruang tes | Rentang pencahayaan suhu tinggi | Sekitar 20 ~ 200 °C | |
Rentang pencahayaan suhu rendah | -65 ~ -5 °C | ||
Fluktuasi suhu | ≤ ± 0.5 ℃ | ||
Deviasi suhu | ≤ ± 3 ℃ | ||
Waktu pemulihan suhu | Dalam waktu 5 menit | ||
| |||
Metode tiga zona: lebih halus dari metode dua zona. Selain suhu tinggi dan ruang suhu rendah, ada ruang suhu normal sebagai transisi, yang sirkulasi udara panas dan dingin melalui peredam pneumatik di sisi kiri dan kanan. Sampel disimpan masih di ruang suhu ruangan, dan udara dingin dan panas diperbarui untuk menyadari uji guncangan dingin dan panas. Tidak seperti jenis dua zona, karena sampel statis pada suhu ruangan, sirkulasi udara panas dan dingin membutuhkan waktu tertentu untuk menaikkan atau menurunkan suhu, sehingga perubahan suhu sampel tidak begitu modular dan keras. Kurva suhunya relatif datar.
.jpg "thermal_shock_test_chambers_(2).jpg")
Model | 3TS-100 | 3TS-210 | ||
Dimensi Internal (mm) | 500*500*400 | 700*600*500 | ||
Dimensi keseluruhan (mm) | 1350*2100*2200 | |||
Kapasitas Interior | 100L | 210L | ||
Kapasitas pemuatan | 10KG | 15KG | ||
Ruangan pra-panas | Suhu batas atas | 220 ℃ | ||
Waktu pemanasan | Sekitar ~ 200 ℃, dalam 30 menit | |||
Ruangan dingin | Temperatur batas bawah | -70 ℃ | ||
Waktu pendinginan | Sekitar ~ -70 ℃, dalam 30 menit | |||
Ruang tes | Rentang pencahayaan suhu tinggi | Sekitar 20 ℃ ~ 200 ℃ | ||
Rentang pencahayaan suhu rendah | -65 ~ -5 ℃ | |||
Suhu Fluktuasi | ≤ ± 0.5 ℃ | |||
Deviasi suhu | ≤ ± 3 ℃ | |||
Waktu pemulihan suhu | Dalam waktu 5 menit | |||
| ||||
Metode medium cair: cairan pada suhu yang berbeda digunakan sebagai media pemindah panas. Suhu tangki cairan suhu tinggi dapat mencapai 150 ℃, dan tangki cairan suhu rendah dapat mencapai-80 ℃. Setelah sampel terbenam dalam cairan suhu tinggi untuk jangka waktu tertentu, seperti 30 menit, dengan cepat ditransfer ke cairan kriogenik, di mana tersisa selama 30 menit.
