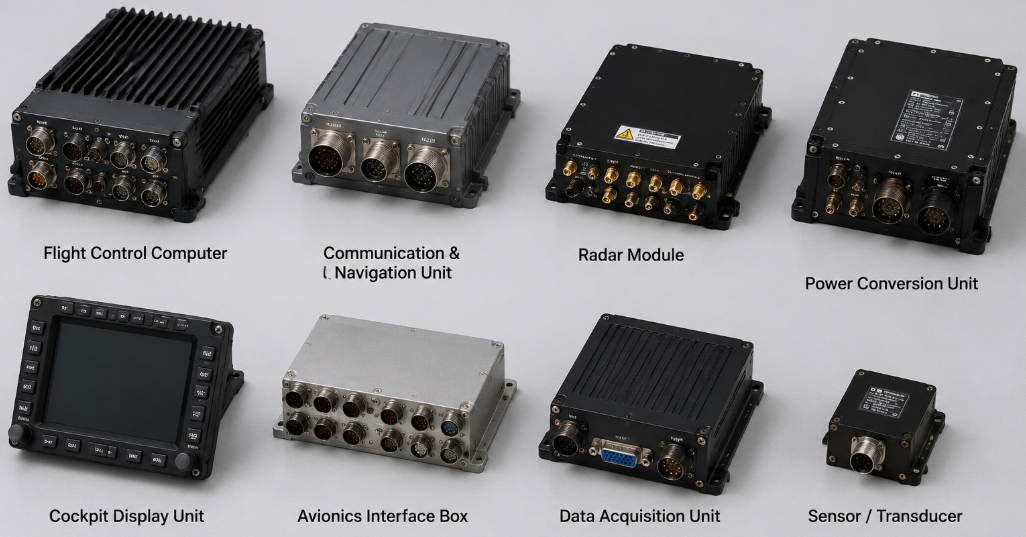

Ketika memilih sebuahRuang Perubahan Suhu Cepat Dirgantarauntuk pengujian avionik berdayakisaran suhu dan volume ruang hanyalah pertimbangan dasar. Sistem avionik modern, termasuk komputer penerbangan, modul komunikasi, unit radar, dan peralatan kontrol daya, menghasilkan panas selama pengoperasian. Oleh karena itu, ruang uji harus mensimulasikan lingkungan suhu ekstrem sekaligus membuang panas dari spesimen uji yang diberi daya dan mempertahankan laju perubahan suhu yang diperlukan.
Ruang perubahan suhu cepat yang sesuai harus dievaluasi berdasarkan profil pengujian aktual, termasuk pembangkitan panas DUT, persyaratan laju perubahan suhu, kinerja aliran udara, kapasitas pendinginan, dan standar kualifikasi dirgantara.
LIB industry merancang ruang perubahan suhu cepat yang disesuaikan untuk aplikasi elektronik dan pengujian keandalan dirgantara, membantu para insinyur memverifikasi kinerja produk dalam kondisi operasi yang realistis.
Pengujian avionik berdaya lebih menantang daripada menguji komponen pasif karena peralatan yang diuji menjadi sumber panas selama pengoperasian.
Komputer penerbangan atau unit kontrol elektronik yang diberi daya dapat menghasilkan tingkat panas yang berbeda tergantung pada beban kerja prosesor, status komunikasi, efisiensi konversi daya, dan kondisi pengoperasian. Selama laju perubahan suhu rendah, panas yang dilepaskan oleh DUT secara langsung mempengaruhi kinerja pendinginan ruang uji.
Tantangan termal total biasanya berasal dari tiga aspek: massa termal DUT dan fixture, panas kontinu yang dihasilkan oleh elektronika berdaya, dan energi yang diperlukan untuk mengubah suhu produk dalam waktu yang ditentukan.
Ini berarti ruang uji yang mencapai -40°C pada kondisi kosong mungkin tidak mencapai kinerja transisi suhu yang sama saat menguji rakitan avionik yang diberi daya.
Untuk aplikasi dirgantara, pemilihan ruang uji harus didasarkan pada kondisi pengujian berbeban aktual, bukan hanya spesifikasi ruang kosong yang dipublikasikan.
.webp)
Cara Menentukan Persyaratan untuk Pengujian Perubahan Suhu Cepat DirgantaraSebelum membeli ruang perubahan suhu cepat, para insinyur harus mendefinisikan dengan jelas profil pengujian lengkap. Kisaran suhu, laju perubahan suhu, waktu tinggal, kondisi produk, desain fixture, dan kriteria penerimaan semuanya mempengaruhi konfigurasi ruang uji akhir.
Suhu udara ruang uji dan suhu DUT harus dipertimbangkan secara terpisah. Kotak aluminium besar atau rakitan elektronik berkepadatan tinggi mungkin memerlukan waktu tambahan untuk mencapai kesetimbangan termal. Oleh karena itu, pelanggan harus menentukan apakah periode waktu tinggal dimulai saat ruang uji mencapai suhu target atau saat sensor suhu DUT menjadi stabil.
Laju perubahan suhu adalah faktor penting lainnya. Ruang uji yang dinilai pada 10°C/menit dalam kondisi kosong mungkin tidak memberikan kinerja yang sama dengan sistem avionik berdaya, fixture berat, dan koneksi kabel.
Sebagai contoh, persyaratan yang lebih bermakna adalah:
“Laju pendinginan udara ruang rata-rata 10°C/menit dari +70°C ke -40°C dengan DUT berdaya yang menghasilkan beban panas 800W.”
Spesifikasi ini memungkinkan pemasok untuk mengevaluasi kapabilitas pendinginan aktual daripada hanya membandingkan parameter nominal.
Untuk kualifikasi dirgantara, standar yang diperlukan juga harus dipertimbangkan. RTCA DO-160G Bagian 5 mendefinisikan persyaratan variasi suhu untuk peralatan di udara, sedangkan MIL-STD-810H Metode 503.7 mencakup pengujian terkait kejutan suhu. Konfigurasi akhir ruang uji tergantung pada prosedur yang diperlukan, profil suhu, dan lingkungan aplikasi.
Perhitungan beban panas adalah salah satu langkah terpenting saat memilih ruang perubahan suhu cepat untuk pengujian avionik berdaya.
Total kebutuhan pendinginan dapat diperkirakan sebagai:
Qtotal = Qlive + Qmass + Qfixture + Qinfiltration + Qauxiliary
Perhitungan mencakup panas yang dihasilkan oleh peralatan berdaya, energi yang diperlukan untuk mengubah suhu DUT dan fixture, kebocoran panas dari lingkungan, dan kehilangan sistem tambahan.
Untuk pengujian laju perubahan suhu:
Qmass = m × cp × ΔT ÷ t
di mana:
m mewakili massa produk dan fixture
cp mewakili kapasitas panas spesifik
ΔT mewakili perbedaan suhu
t mewakili waktu transisi
Sebagai contoh, DUT dan fixture setara aluminium 18kg yang mendingin dari +55°C ke -40°C pada 10°C/menit memerlukan kapasitas pendinginan yang signifikan. Jika sistem avionik menghasilkan panas tambahan selama pengoperasian, sistem refrigerasi harus menangani beban transisi suhu dan keluaran panas kontinu.
Inilah mengapa DUT berdaya yang menghasilkan 800W tidak hanya memerlukan sistem pendingin 800W. Ruang uji juga harus mengkompensasi kehilangan refrigerasi suhu rendah, massa termal fixture, konduksi panas kabel, dan kebocoran panas ruang uji.
Pemasok profesional harus mengevaluasi kinerja pendinginan pada titik operasi aktual, terutama pada kondisi suhu terendah.
Banyak ruang uji lingkungan dapat mencapai spesifikasi yang mengesankan dalam kondisi ruang kosong. Namun, pengujian dirgantara dilakukan dengan produk nyata, fixture nyata, elektronika berdaya, dan instrumentasi yang terhubung.
Kondisi tersulit sering terjadi mendekati akhir laju perubahan suhu rendah. Pada tahap ini, kapasitas refrigerasi menurun sementara DUT terus menghasilkan panas. Jika ruang uji tidak berukuran tepat, hasilnya bisa berupa laju perubahan yang lebih lambat, kontrol suhu yang tidak stabil, atau waktu pengujian yang lebih lama.
Saat mengevaluasi ruang perubahan suhu cepat, pelanggan harus mengonfirmasi:
Kinerja laju perubahan suhu berbeban
Kapasitas pendinginan pada suhu terendah
Kemampuan penahanan kontinu
Kinerja pemulihan setelah pembukaan pintu atau perubahan mode operasi
Desain aliran udara juga penting. Fixture besar, bundel kabel, atau banyak rakitan dapat membatasi sirkulasi dan menciptakan perbedaan suhu di dalam ruang kerja. Penempatan sensor yang tepat dan validasi aliran udara membantu memastikan hasil pengujian yang dapat diulang.
Untuk aplikasi avionik berdaya, ruang uji juga harus mencakup fungsi keselamatan dan pemantauan yang sesuai, seperti perlindungan suhu independen, port akses kabel, perekaman data, dan fungsi shutdown terkendali.

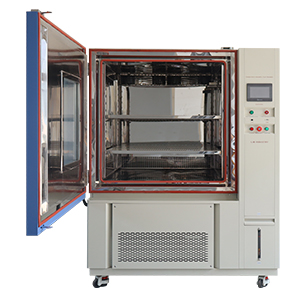

LIB industry menyediakan ruang perubahan suhu cepat dirgantara yang dirancang untuk pengujian keandalan elektronik, siklus suhu, dan aplikasi simulasi lingkungan yang berat.
Ruang uji tersedia dalam berbagai ukuran ruang kerja dan konfigurasi untuk menyesuaikan dengan kebutuhan DUT yang berbeda.
| Item | Spesifikasi |
|---|---|
| Volume ruang kerja | 100L, 225L, 500L, 800L, 1000L |
| Kisaran suhu | -20°C to +150°C / -40°C to +150°C / -70°C to +150°C |
| Laju perubahan suhu | 5°C/min, 10°C/min, 15°C/min, customized up to 20°C/min |
| Fluktuasi suhu | ±0.5°C |
| Deviasi suhu | ±2.0°C |
| Kemampuan beban panas | 1000W atau disesuaikan sesuai kebutuhan |
 | |
|
|
|
| Ruang Kerja Kokoh | Lubang Kabel | Sensor Suhu dan Kelembaban |
Ruang perubahan suhu cepat LIB dirancang sesuai dengan kebutuhan pengujian nyata, bukan hanya kinerja standar ruang kosong.
Sistem dapat disesuaikan dengan kapasitas refrigerasi yang sesuai, desain aliran udara, port kabel, fungsi akuisisi data, dan perlindungan keselamatan sesuai dengan kondisi DUT.
Untuk pengujian avionik berdaya, para insinyur LIB dapat meninjau disipasi panas produk, struktur fixture, laju perubahan yang diperlukan, dan standar dirgantara yang berlaku sebelum merekomendasikan konfigurasi ruang uji yang sesuai.
LIB industry menyediakan solusi simulasi lingkungan lengkap selain ruang perubahan suhu cepat.
|
Pengujian keandalan dan penuaan lingkungan elektronik dirgantara |
Evaluasi transisi suhu ekstrem dan kejutan termal |
|
Pengujian gabungan suhu dan getaran untuk peralatan dirgantara |
Validasi rakitan dirgantara besar dan peralatan lengkap |
Sistem ini dapat diintegrasikan ke dalam program pengujian keandalan lengkap untuk komponen dirgantara, sistem elektronik, dan material maju.
Beban panas harus mencakup konsumsi daya DUT, massa termal produk dan fixture, persyaratan transisi suhu, konduksi kabel, dan kehilangan ruang uji. Kapasitas ruang uji akhir harus diverifikasi dalam kondisi pengujian berbeban aktual.
Ya. Ruang perubahan suhu cepat LIB dapat dikonfigurasi untuk siklus suhu dan aplikasi pengujian lingkungan terkait berdasarkan persyaratan MIL-STD-810H. Konfigurasi akhir tergantung pada prosedur pengujian yang diperlukan dan profil suhu.
Pelanggan harus menyediakan kisaran suhu yang diperlukan, laju perubahan, dimensi DUT, berat produk, disipasi panas, detail fixture, kondisi operasi, dan standar pengujian yang berlaku. Para insinyur LIB kemudian dapat merekomendasikan desain ruang uji yang sesuai berdasarkan kebutuhan pengujian lengkap.
LIB menyediakanuntuk ruang uji lingkungan, mencakup cacat manufaktur dan masalah kualitas peralatan.garansi tiga tahun
Setelah masa garansi, LIB terus memberikan dukungan teknis seumur hidup. Pelanggan hanya perlu menanggung biaya suku cadang pengganti saat diperlukan.
LIB juga menyediakan pemecahan masalah jarak jauh, konsultasi teknis, dan dukungan layanan jangka panjang untuk membantu pelanggan mempertahankan operasi peralatan yang stabil.
Ya. LIB menyediakan dukungan instalasi dan komisioning satu atap untuk pelanggan.
Layanan ini mencakup panduan pengaturan peralatan, pelatihan pengoperasian, konfigurasi parameter, verifikasi kinerja, dan bantuan teknis setelah pengiriman.
Melalui dukungan proyek lengkap dari analisis kebutuhan hingga instalasi dan pelatihan, LIB membantu pelanggan dengan cepat mengoperasikan peralatan uji lingkungan.
Memilih ruang perubahan suhu cepat yang tepat memerlukan lebih dari sekadar membandingkan kisaran suhu dan ukuran ruang uji.
Ruang uji harus sesuai dengan kondisi DUT berdaya aktual, beban panas, profil suhu, persyaratan aliran udara, dan standar pengujian dirgantara.
Dengan pengalaman bertahun-tahun dalam pengujian simulasi lingkungan, LIB industry menyediakan solusi ruang uji yang disesuaikan, dukungan teknik profesional, garansi tiga tahun, dan bantuan layanan seumur hidup bagi pelanggan di seluruh dunia.
Hubungi LIB industry untuk mendiskusikan kebutuhan ruang perubahan suhu cepat dirgantara Anda.
.webp "ASTM G154 Pengujian Furnitur Luar Ruangan: Mencegah Pemudaran, Retak, dan Pengapuran")
English
русский
français
العربية
Deutsch
Español
한국어
italiano
tiếng việt
ไทย
Indonesia
.webp "340nm lampu UV penuaan mesin dipercepat untuk uji kaca")

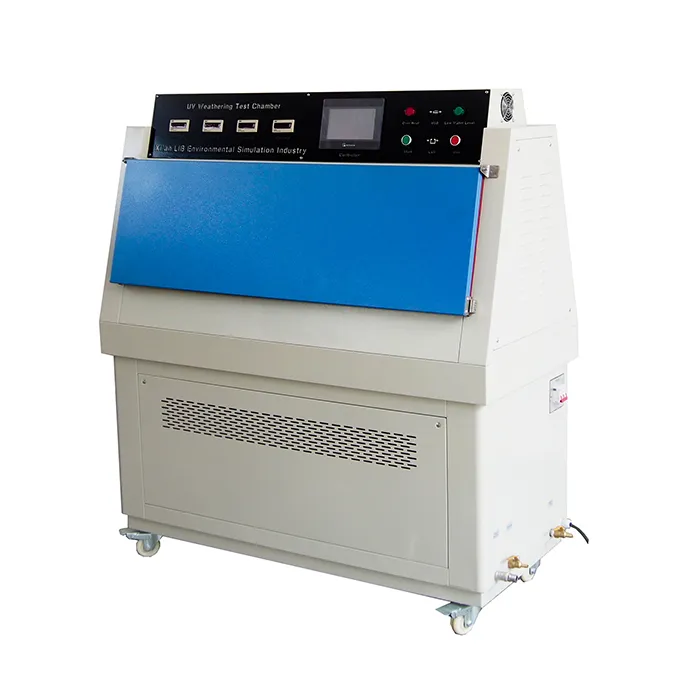

.webp "Peralatan Uji Paparan Penuaan Lampu UV Fluoresen")
