Kasus penuaan RTU yang terbukti oleh industri LIB
Perangkat elektronik Modern tidak lagi diuji dalam kondisi diam atau tanpa beban.
Produk sepertiRTUs (unit Terminal jarak jauh)Beroperasi terus menerus di bidang, menghasilkan panas internal yang signifikan sambil terkena perubahan suhu lingkungan. Kombinasi ini dariStres termal beban listrikMenempatkan permintaan yang jauh lebih besar pada ruang uji suhu daripada pengujian lingkungan tradisional.
Dalam aplikasi muatan tinggi, tantangan sebenarnya bukan sekadar mencapai suhu target-iniMempertahankan stabilitas suhu, tingkat tanjakan, dan pendingin sementara produk sendiri menghasilkan panas.
Industri LIBKhusus dalamRuang tes suhuSolusi mulai dari model standar hingga sistem yang disesuaikan, memungkinkan pelanggan untuk memvalidasi keandalan produk dalam kondisi operasi nyata daripada deskripsi laboratorium.
Pada Agustus 2022, sebuah pelanggan mendekati LIB industri mencari ruang uji suhu untukRTU tes bersepeda dan penuaan suhu rendah tinggi.
Aplikasi terlibat:
100 RTUs beroperasi bersamaan
Daya individu: 10 W per unit
Total beban panas:1000 W
Suhu kisaran bersepeda:0 °C hingga 70 °C
Kecepatan pendinginan yang diperlukan:1 °C/min (rata-rata)
Operasi berdaya berkelanjutan sepanjang tes
Tidak seperti pengujian lingkungan konvensional, proyek ini membutuhkan ruang untuk melakukan andalDi bawah full listrik dan thermal load, Tidak hanya dalam kondisi kosong atau ringan dimuat.
Mempertahankan tingkat pendingin 1 °C/min saat menghilangkan panas dari 100 RTUs aktif adalah tantangan teknik yang signifikan. Margin pendingin yang tidak mencukupi, debalance aliran udara, atau ketidakstabilan kontrol akan mengesalkan uji repeatabilitas dan keandalan jangka panjang.
Persyaratan ini menjadi faktor yang menentukan keseluruhan desain sistem.
Untuk memastikan kinerja yang stabil selama bertahun-tahun dalam operasi, industri LIB melampaui persyaratan dasar pelanggan dan meluncurkan beberapa tindakan desain bernilai tambah.
Berat kombinasi RTUs dan keranjang penuaan diperkirakanSekitar 800 kg.

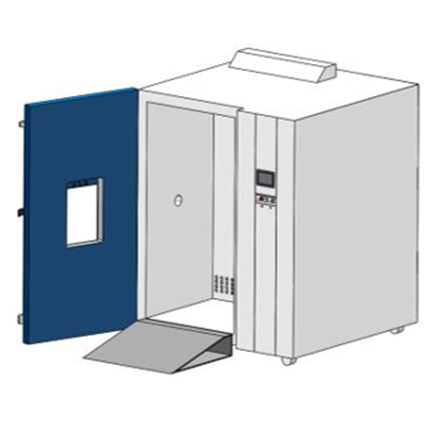

Untuk memastikan operasi yang aman dan efisien, ruang uji suhu dilengkapi denganDesain pedal ramp, Memungkinkan troli untuk digulung dan keluar dari ruang tanpa merusak lantai atau struktur secara lancar.
Desain ini secara signifikan meningkatkan efisiensi pengujian harian sekaligus mengurangi stres mekanik jangka panjang.
Daripada mengandalkan routing listrik eksternal, sistem terintegrasi:
ACatu daya yang dikelola pengendali bawaan
Dua troli penuaan khusus disediakan oleh industri LIB
Caster tipe ESD dengan fungsi rem
Antarmuka listrik menggunakanPhoenix konektor 3 terminal (P/N: 1757022)
Desain terintegrasi ini memastikan pengujian bertenaga aman, manajemen kabel bersih, dan koneksi listrik yang konsisten selama siklus penuaan durasi panjang.
|
|
|
|
Meskipun beban panas produk yang sebenarnya adalah 1000W, industri LIB sengaja merancang sistem pendinginan berdasarkan aBeban panas 2000W.
Redundansi kinerja ini memastikan:
Stabil 1 °C/min pendingin dalam kondisi casing terburuk
Mengurangi stres kompresor selama operasi jangka panjang
Keandalan sistem yang lebih tinggi dibandingkan masa pakai layanan yang lebih lama
Dengan merancang di luar persyaratan nominal, ruang uji suhu tetap stabil tidak hanya pada hari, tetapi selama bertahun-tahun pengujian berkelanjutan.
| Fitur | Model standar | Disesuaikan untuk RTU | Keuntungan |
|---|---|---|---|
| Kapasitas beban panas | 1000 W (desain umum) | 2000 W | Mudah menangani pembangkit panas real-time 1000 W dari operasi RTUs |
| Kecepatan pendinginan | 1.0 °C/min (tanpa beban) | 1.0 °C/min (beban penuh) | Menjaga pendinginan yang cepat dan stabil bahkan di bawah beban termal tinggi |
| Beban muatan maksimum | 50 kg per rak sampel | 800 kg | Dasar yang diperkuat mendukung dua gerobak tugas berat |
| Integrasi daya | Tidak terintegrasi (kabel eksternal diperlukan) | Terpasang 24V DC, dikelola pengontrol | Kontrol daya langsung melalui pengontrol ruang untuk uji penuaan yang aman |
| Sistem Antarmuka | Port kabel 50mm / 100mm | Terminal 200 1757022 × Phoenix | Desain khusus RTU memungkinkan koneksi yang cepat, aman, dan terorganisir |
| Desain lantai | Lantai kamar datar | Desain pedal Ramp | Akses yang lancar dan aman untuk gerobak usia 800 kg |
Proyek RTU tidak dibangun sebagai solusi satu kali.
Dikembangkan pada dasar teknik yang sama digunakan di seluruhJalur produk ruang tes suhu standar industri LIB.
|
|
Sistem sirkulasi udara yang dioptimalkanMenggunakan kipas sentrifugal
Pasokan udara atas dan pengembalian bawah untuk konveksi paksa vertikal
Distribusi suhu seragam dengan deviasi dalam ± 2.0 °C
Kontrol PID presisi tinggi untuk tarif ramp stabil di bawah beban
Sistem pendingin yang andal mampu operasi berkelanjutan
Dukungan untuk pengujian bertenaga melalui lubang kabel tersegel
Model | T-100 T-225 T-500 T-800 T-1000 | |||
Volume Interior | 100L 225L 500L 800L 1000L | |||
Rentang suhu | A : -20 ℃ ~ 150 ℃ B : -40 ℃ ~ 150 ℃ C: -70 ℃ ~ 150 ℃ | |||
Fluktuasi suhu | ± 0.5 ℃ | |||
Deviasi suhu | ± 2.0 ℃ | |||
Kecepatan pendinginan | 1 ℃/menit | |||
Tingkat pemanasan | 3 ℃/menit | |||
Sistem pendingin | Sistem pendinginan kompresi mekanis, pendingin ramah lingkungan , Kompresor TECUMSEH Prancis | |||
Pengontrol | Pengontrol layar sentuh LCD warna dapat diprogram, koneksi Ethernet | |||
| ||||
 |  |
| ||
Teknologi inti ini tidak hanya hadir dalam sistem khusus, tetapi juga di Badan Standar Industri LIB.
Seri TH(Badan temperatur & kelembapan)
Dirancang untuk pengujian keandalan harian, uji penuaan, dan verifikasi lingkungan.
Bilik perubahan suhu cepat
Cocok untuk ESS (skrining stres lingkungan) dan uji keandalan yang dipercepat.

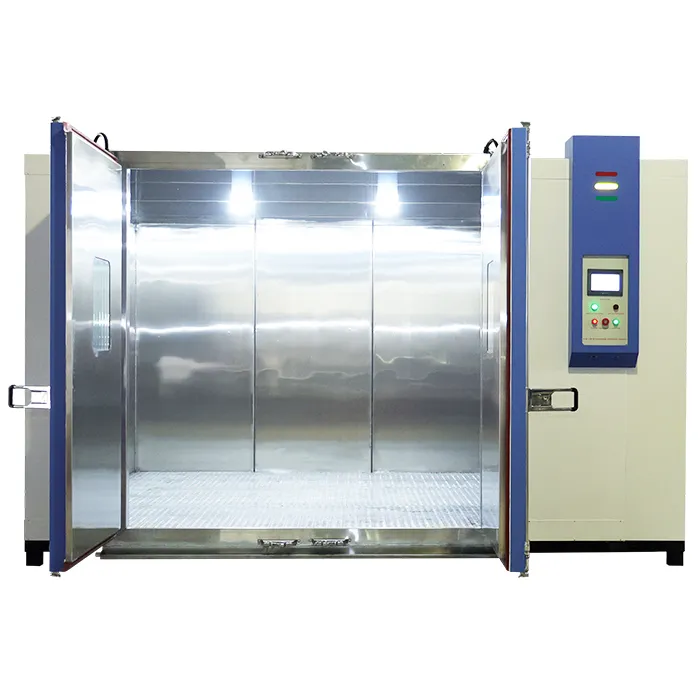

Ruang tes suhu berjalan
Ideal untuk komponen besar, pemasangan lengkap, atau skenario pengujian batch.
Setiap seri memantapkan fokus yang sama padaDesain peti muatan, penyebar aliran udara, dan stabilitas jangka panjangDitunjukkan dalam kotak RTU.
Fluktuasi suhu yang dikendalikan dalam± 0.5 °C
Penyimpangan suhu maksimum dalam± 2.0 °C
Sensor PT100 Kelas A akurasi tinggi memastikan hasil yang konsisten
SUS304 interior baja tahan karat untuk ketahanan terhadap korosi
Struktur eksterior baja kelas Industrial
Sistem keamanan yang komprehensif termasuk perlindungan kelebihan suhu, pembumian, dan pemantauan listrik
Konsep desain ESD diterapkan di mana pengujian bertenaga diperlukan
Dalam proyek RTU ini:
Pesanan yang dibuat:Februari 2023
Sistem terkirim:March 2023
Pengiriman cepat ini mencerminkan sistem produksi LIB Yang berkualias dan pengalaman proyek global.
Kasus RTU menunjukkan satu prinsip kunci:
Pengujian yang andal dimulai dengan merancang ruang di sekitar aplikasi-bukan perjalanan lainnya.
Jika Anda menguji produk yang menghasilkan panas selama operasi dan membutuhkan bersepeda suhu yang stabil, repeatable,Hubungi industri LIBInquiry@libtestchamber.comUntuk evaluasi teknis gratis.
Garansi 3 tahunMencakup sistem lengkap untuk keandalan jangka panjang
Dukungan Teknis seumur hidupDari teknisi aplikasi dan layanan berpengalaman
Respons teknis jarak jauh cepat dalam 1-3 jamUntuk meminimalkan gangguan uji
Ketersediaan suku cadang Global, Memastikan penggantian cepat dan operasi berkelanjutan
