Standar JIS D0203 adalah salah satu spesifikasi otoritas dalam bidang pengujian tahan air, memberikan panduan presisi dan ketat untuk pengujian hujan. Kertas ini akan membahas ruang tes hujan JIS D0203.
JIS D0203 adalah spesifikasi rinci dalam standar industri Jepang khusus untuk pengujian hujan produk. Misalnya, untuk intensitas hujan, standar mengharuskan dalam kondisi uji khusus, intensitas hujan harus dipertahankan pada 4 hingga 6mm per menit, dan diameter tetesan hujan adalah sekitar 0.5 sampai 4.5mm; Jumlah tetes air harus dikontrol pada 1 hingga 5 tetes per sentimeter persegi per menit. Berlaku untuk berbagai kategori produk, termasuk tetapi tidak terbatas pada berbagai jenis peralatan elektronik, komponen otomotif, peralatan luar ruangan, dll.

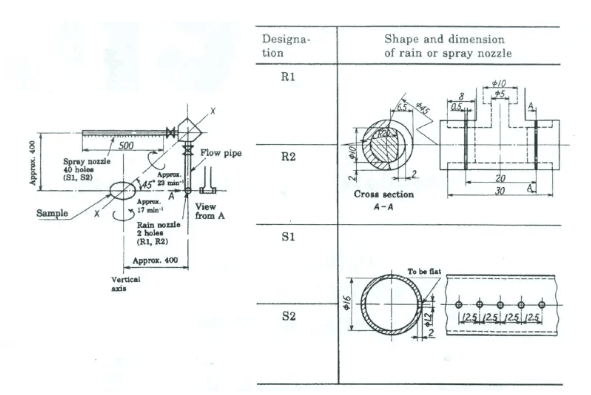

Dalam hal parameter uji khusus, mengambil tes S1 dan S2 sebagai contoh, diameter bagian dalam pipa semprot adalah 16mm, panjangnya 500mm, diameter lubang semprot adalah φ1.2mm, jumlahnya adalah 40, dan jarak bukaan semprot adalah 12.5mm. Laju aliran semprot dapat disesuaikan antara 1.9-3.2L/menit, tekanan semprot dalam rentang 0.1kg/cm2 ~ 3kg/cm2, poros berputar dari pipa pasokan air adalah 45 ° ke garis horizontal, dan kecepatan berputar dari tabung pendulum adalah 23r/min.
Untuk tes R1 dan R2, kecepatan rotasi dari dukungan sampel adalah 5r/min dan dapat disesuaikan, tekanan air antara 0.1kg/cm2 dan 3kg/cm2, laju aliran semprot adalah 24.5-39,2 L/menit dan dapat disesuaikan, Dan nosel memenuhi persyaratan R1 dan R2 dalam gambar standar 1. Poros pipa pasokan air adalah 45 ° dari garis horizontal, dan kecepatan berputar dari poros pipa pasokan air adalah 23r/min.

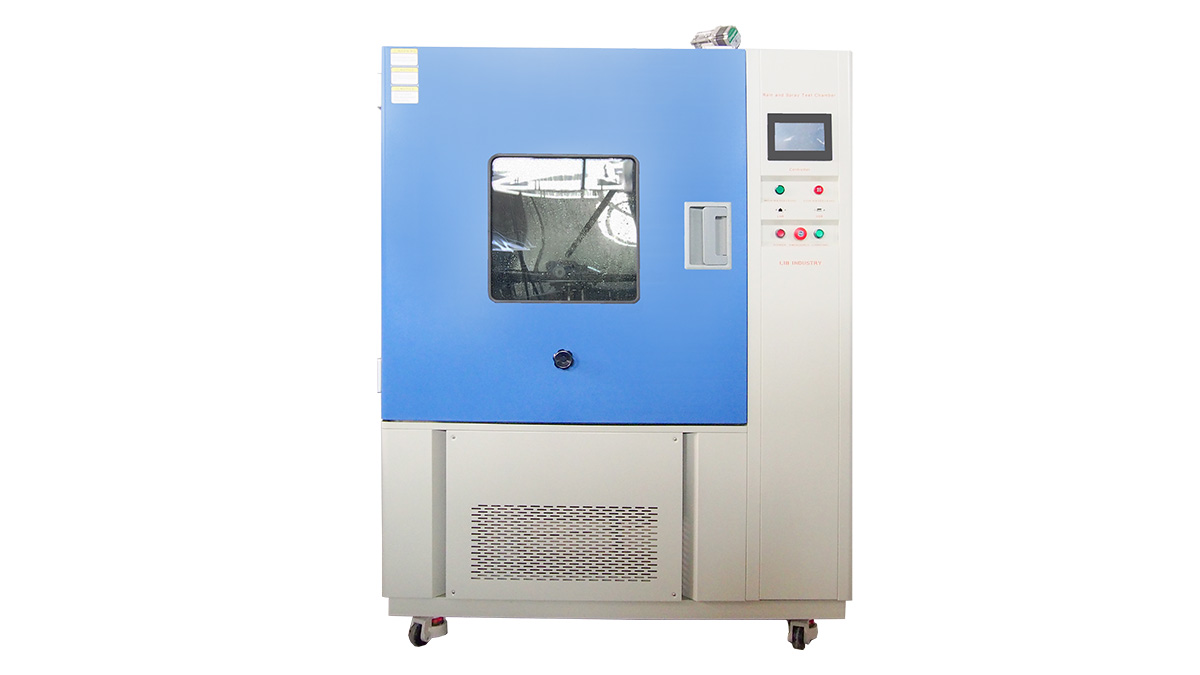

Prinsip inti ruang uji hujan adalah untuk mengkhususkan lingkungan curah hujan alami melalui sistem yang dirancang dengan baik untuk menerapkan intensitas yang berbeda dan bentuk dampak hujan pada produk di bawah tes. Cara umum hujan terutama termasuk penyemprotan dan menetes hujan.
Metode uji untuk kelembaban dan ketahanan air bagian otomotif standar JIS D0203:

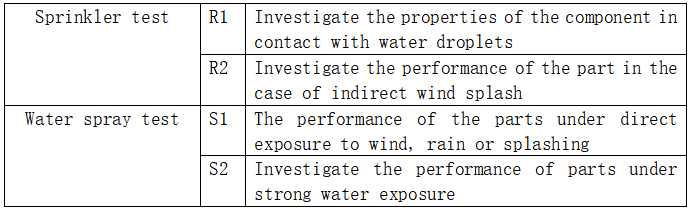

Alat uji tahan air ini dirancang dan diproduksi sesuai dengan empat jenis uji R1, R2, S1 dan S2 di JIS D 0203-1994 "metode uji untuk kelembaban dan ketahanan air bagian mobil"
(1) teknologi kontrol presisi dengan intensitas curah hujan
Menurut JIS D0203, kontrol presisi intensitas curah hujan adalah kunci. Untuk mencapai hal ini, ruang uji hujan biasanya dilengkapi dengan sensor aliran yang sangat sensitif dan presisi tinggi dan katup pengatur tekanan presisi. Katup pengatur tekanan memastikan akurasi intensitas curah hujan dengan cerdas menyesuaikan tekanan air sesuai dengan persyaratan intensitas curah hujan. Misalnya, selama curah hujan yang intens dalam simulasi, tekanan air perlu stabil antara 0.03 dan 0.3 MPa.
(2) teknologi simulasi kecepatan angin
Mempertimbangkan bahwa dalam lingkungan alami aktual, angin memiliki dampak signifikan pada lintasan jatuh dan kekuatan dampak hujan, standar JIS D0203 membutuhkan ruang uji hujan memiliki fungsi simulasi kecepatan angin. Melalui kipas berkinerja tinggi bawaan dan perangkat pengaturan kecepatan angin yang presisi, angin dapat dibuat dengan berbagai kecepatan dan arah. Rentang penyesuaian kecepatan angin biasanya 0 hingga 18 m/detik, dengan akurasi ± 0.5 m/detik. Simulasi kecepatan angin yang akurat sangat membantu untuk mengevaluasi kinerja produk yang tahan air dalam lingkungan yang lebih nyata dan komprehensif, dan memberikan data uji yang lebih berharga untuk aplikasi produk yang praktis.
(3) desain struktur Internal dari JIS D0203 & nBsp; rain test chamber

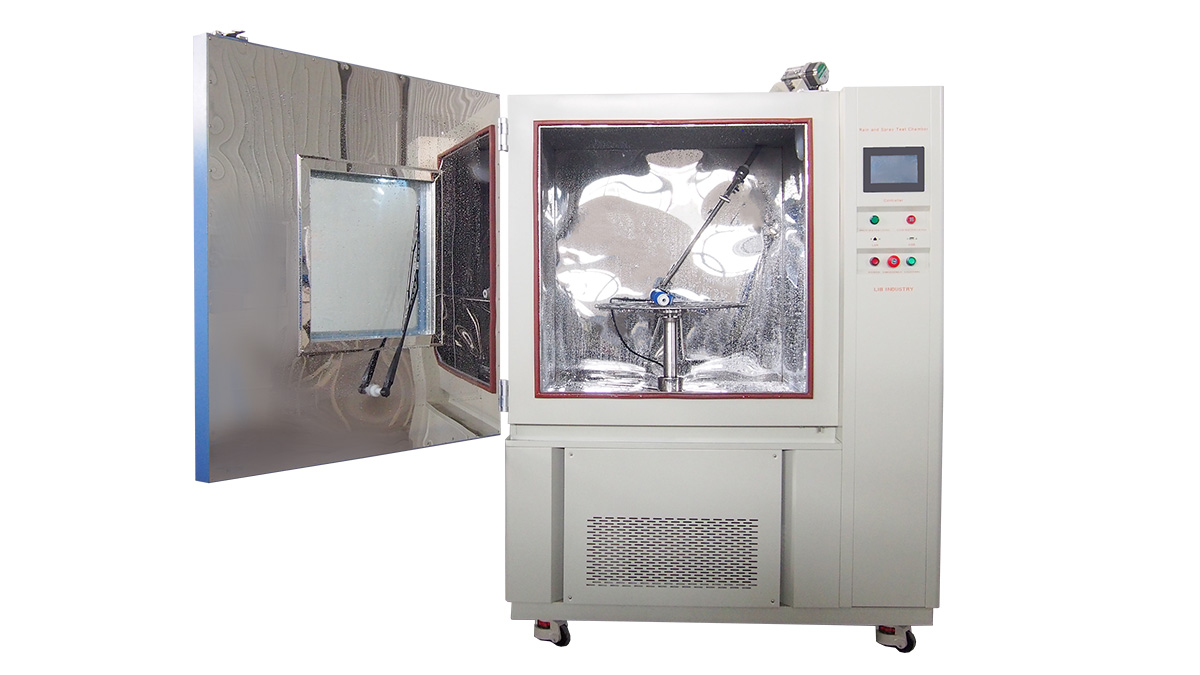

Struktur internal ruang uji sangat penting untuk memastikan kelancaran hujan dan akurasi uji. Tata letak sprinkler yang wajar, desain saluran udara ilmiah dan perencanaan ruang yang dioptimalkan dalam ruang adalah kunci untuk mencapai tujuan ini. Misalnya, nozel harus didistribusikan dengan Rata, kesalahan jarak dikendalikan dalam ± 5mm, untuk memastikan hujan dapat menutupi permukaan produk yang telah diuji secara merata, mengurangi hujan lokal tidak mencukupi atau situasi berlebihan, sehingga tingkat hujan yang tidak merata dikontrol dalam ± 5%. Selain itu, penggunaan bahan penyegel berkualitas tinggi dan proses penyegelan canggih dapat secara efektif mencegah kebocoran air di dalam ruang uji, memastikan stabilitas dan keandalan lingkungan uji, dan dengan demikian secara signifikan mengurangi kesalahan uji.
(1) industri elektronik dan elektrik
Di bidang peralatan elektronik dan listrik yang sangat kompetitif, seperti produk kelas atas seperti ponsel pintar, tablet, dan TV pintar, mereka harus memiliki kinerja tahan air yang sangat baik untuk mencegah erosi hujan dan lingkungan yang basah. Ruang tes hujan JIS D0203 dapat secara efektif memverifikasi kinerja penyegelan cangkang produk dan kemampuan perlindungan sirkuit internal. Misalnya, dengan simulasi lingkungan curah hujan berat 5mm per menit selama 30 menit, ini dapat memastikan bahwa produk masih dapat bekerja secara normal dan stabil di lingkungan basah, pastikan keandalannya dalam kondisi tropis yang kompleks.
(2) industri Otomobil
Komponen otomotif, terutama komponen kunci yang terkena lingkungan eksternal, seperti lampu, jendela, antena, dll., tantangan tahan air parah di wajah. Ruang uji hujan JIS D0203 membantu meningkatkan kualitas tahan air komponen otomotif. Misalnya, uji hujan simulasi jendela mobil di bawah kecepatan angin 80 kilometer per jam bertahan selama 1 jam, yang secara efektif dapat mendeteksi kinerja penyegelan jendela, meningkatkan keamanan dan keandalan mobil dalam kondisi cuaca buruk, Dan mengurangi kegagalan listrik dan kerusakan interior yang disebabkan oleh kebocoran hujan.
(3) Aerospace field
Peralatan ruang angkasa beroperasi di lingkungan ekstrem pada ketinggian yang tinggi dan mengalami kondisi canggih yang kompleks dan dapat diubah, termasuk curah hujan yang intens. Ruang tes hujan JIS D0203 dapat digunakan untuk menguji kinerja tahan air dari komponen kunci seperti cangkang pesawat, komponen mesin dan peralatan penerbang. Misalnya, simulasi lingkungan curah hujan pada ketinggian 10,000 meter, suhu minus 50 derajat Celcius, intensitas curah hujan 8mm per menit, tahan 60 menit, dapat memastikan bahwa produk tidak terkena dampak hujan selama penerbangan, untuk memastikan keamanan penerbangan dan pengoperasian peralatan normal.
