JAWABAN SINGKAT JESD22-A104 adalah standar JEDEC untuk pengujian siklus suhu pada perangkat solid-state. Standar ini memaparkan komponen pada transisi berulang yang terkontrol antara suhu ekstrem rendah dan tinggi untuk mengungkap kegagalan seperti kelelahan sambungan solder, keretakan die, terlepasnya ikatan kawat, dan delaminasi. Suhu ekstrem ditetapkan oleh kondisi uji (A–N): Kondisi B adalah -55°C hingga +125°C dan Kondisi H adalah -55°C hingga +150°C. A104 menggunakan ramp yang terkontrol, bukan transfer hampir instan seperti yang digunakan dalam pengujian thermal shock (JESD22-A106). |
Sudah tahu kondisi Anda? Langsung ke panduan pemilihan chamber atau minta penawaran di akhir artikel ini.

JESD22-A104 adalah metode JEDEC yang banyak digunakan untuk mengevaluasi keandalan termal perangkat semikonduktor. Metode ini mensimulasikan kondisi yang dialami komponen saat digunakan: siklus daya on/off, fluktuasi suhu siang/malam, dan perubahan beban operasional. Dengan melakukan siklus berulang antara suhu ekstrem tinggi dan rendah, pengujian ini memberikan tekanan pada paket, sambungan solder, dan interkoneksi internal sehingga kelemahan muncul di laboratorium, bukan di lapangan.
Pemicu kegagalan utama adalah ketidaksesuaian CTE (koefisien ekspansi termal) antara die, substrat, senyawa mold, dan solder. Setiap kali suhu berubah, material-material ini memuai dan menyusut dengan jumlah yang berbeda, menciptakan tegangan geser siklik. Selama ratusan siklus, hal ini dapat menyebabkan keretakan, delaminasi, kegagalan ikatan kawat, atau degradasi elektrik.
A104 umumnya dirujuk oleh dokumen kualifikasi produk JEDEC seperti JESD47 dan oleh AEC-Q100 untuk sirkuit terpadu otomotif. Dokumen kualifikasi yang berlaku untuk produk Anda menentukan kondisi mana dan berapa banyak siklus yang harus dijalankan.
Faktor pengujian | Yang harus diverifikasi oleh engineer | Mengapa ini penting |
Rentang suhu | Mencakup ekstrem rendah dan tinggi dari kondisi yang dipilih, termasuk toleransi | Ruang uji yang dibatasi hingga -40°C tidak dapat menjalankan Kondisi B atau H (-55°C) |
Laju ramp | Dapat dicapai di bawah beban, bukan hanya di ruang kosong | Ramp berbeban sering kali jauh lebih lambat daripada nilai katalog |
Dwell (soak) | Sampel, bukan hanya udara, mencapai target sebelum timer dwell dimulai | Dwell efektif yang singkat meremehkan stres |
Jumlah siklus | Pengontrol mendukung target kualifikasi Anda (misalnya, 500 atau 1000 siklus) | Pengujian panjang memerlukan pemulihan setelah kehilangan daya |
Keseragaman | Dipetakan di seluruh ruang kerja dengan beban yang representatif | Titik panas dan dingin menghasilkan tekanan yang tidak merata |
Pencatatan data | Setpoint, suhu udara, dan termokopel sampel dicatat | Ketertelusuran audit |
Menggunakan ruang uji siklus termal yang ditentukan dengan tepat dari LIB Industry memudahkan untuk mereproduksi kondisi ini secara akurat, tetapi ruang uji hanya mereproduksi profilnya. Apakah produk Anda lulus bergantung pada produk itu sendiri.
A104 mendefinisikan suhu ekstrem melalui kondisi uji yang diberi huruf. Dokumen kualifikasi Anda memberi tahu Anda mana yang harus digunakan.
Kondisi | Suhu rendah (°C) | Suhu tinggi (°C) |
A | -55 | +85 |
B | -55 | +125 |
C | -65 | +150 |
G | -40 | +125 |
H | -55 | +150 |
I | -40 | +115 |
J | 0 | +100 |
K | 0 | +125 |
L | -55 | +110 |
M | -40 | +150 |
N | -40 | +85 |
Suhu bersifat nominal; standar menetapkan toleransi pada setiap ekstrem. Selalu konfirmasi terhadap revisi terbaru JESD22-A104 dari JEDEC.
• Suhu rendah 0°C (Kondisi J, K): semua model TR5, termasuk versi -20°C.
• Suhu rendah -40°C (Kondisi G, I, M, N): model -40°C sudah memadai.
• Suhu rendah -55°C atau -65°C (Kondisi A, B, C, H, L): Anda memerlukan model -70°C.
• Suhu tinggi: setiap kondisi A104 mencapai batas atas +150°C, yang merupakan batas atas standar seri TR5. Model dapat disesuaikan hingga +180°C untuk kebutuhan tambahan seperti profil stres lain atau margin ekstra.
Kesalahan yang sering terjadi dan mahal adalah membeli ruang uji -40°C lalu baru menyadari bahwa Kondisi B atau H tidak dapat dijalankan.
• Ekstrem suhu: ditentukan oleh kondisi yang dipilih (tabel di atas), dengan toleransi pada setiap ekstrem.
• Transisi (ramp): laju terkendali antara titik ekstrem. Standar membatasi transisi agar pengujian tetap merupakan siklus suhu dan bukan thermal shock.
• Dwell (soak): sampel harus mencapai dan menahan titik ekstrem selama waktu minimum dari mode soak yang dipilih.
• Jumlah siklus: ditetapkan oleh persyaratan kualifikasi produk. Target umum adalah 200, 500, dan 1000 siklus; beberapa grade otomotif di bawah AEC-Q100 memerlukan lebih banyak.
• Sirkulasi udara dan pemuatan: atur posisi komponen agar aliran udara tidak terhalang dan beban tidak mendistorsi profil suhu.
• Pemantauan suhu: verifikasi pada sampel, bukan hanya pada sensor chamber.
Rentang suhu, laju transisi, waktu dwell, dan jumlah siklus yang tepat bergantung pada kondisi pengujian yang dipilih dan persyaratan kualifikasi perangkat Anda.
Waktu siklus = ramp down + ramp up + 2 × dwell. Contoh di bawah ini menggunakan Condition H (-55°C hingga +150°C, rentang 205°C), waktu dwell 10 menit pada setiap titik ekstrem, dan 1000 siklus.
Laju ramp | Waktu per ramp | Waktu per siklus | 1000 siklus |
5°C/menit | 41 menit | ≈ 102 menit | ≈ 71 hari |
10°C/menit | 20,5 menit | ≈ 61 menit | ≈ 42 hari |
15°C/menit | 13,7 mnt | ≈ 47 mnt | ≈ 33 hari |
Dihitung pada laju nominal. Ramp aktual yang dibebani lebih lambat dan bergantung pada massa sampel dan fixture.
Ramp yang lebih cepat tidak membuat pengujian menjadi "lebih sulit"; ini justru memperpendek waktu laboratorium. Untuk kualifikasi 1000 siklus, beralih dari 5°C/menit ke 15°C/menit menghemat lebih dari lima minggu. |
• Ramp terlalu lambat di bawah beban: massa termal sampel membuat komponen tidak mencapai setpoint, sehingga dwell efektif menyusut.
• Pengendalian hanya pada suhu udara: udara mencapai setpoint sementara komponen masih dalam transisi.
• Keseragaman yang buruk: aliran udara terhalang atau rak kelebihan beban menciptakan zona panas dan dingin.
• Timer dwell dimulai terlalu awal: stres berkurang dan hasil dari proses yang berbeda tidak dapat dibandingkan.
• Tidak ada ketertelusuran: siklus yang terputus atau terlewat tidak terdeteksi, dan kepatuhan sulit dibuktikan.
Pilih ruang berdasarkan apa yang dapat dibuktikannya dalam kondisi pengujian Anda, bukan berdasarkan angka utama di katalog. Mulailah dengan jenis sampel:
Jenis sampel | Volume yang disarankan |
Paket semikonduktor kecil / baki IC | 100L / 225L |
Rakitan PCB | 225L / 500L |
Modul elektronik otomotif | 500L / 800L / 1000L |
Batch bervolume tinggi atau fixture khusus | Chamber kustom |
Model | TR5-100 | TR5-225 | TR5-500 | TR5-800 | TR5-1000 |
Volume interior | 100L | 225L | 500L | 800L | 1000L |
Beban panas | 1000W | 1000W | 1000W | 1000W | 1000W |
Parameter (semua model) | Spesifikasi |
Rentang suhu | Model A: -20°C hingga +150°C | Model B: -40°C hingga +150°C | Model C: -70°C hingga +150°C |
Suhu maksimum | +150°C standar; dapat disesuaikan hingga +180°C |
Fluktuasi suhu | ±0,5°C |
Penyimpangan suhu | ±2,0°C |
Laju pendinginan | 5 / 10 / 15 / 20°C/menit (20°C/menit disesuaikan) |
Laju pemanasan | 5 / 10 / 15 / 20°C/menit (20°C/menit disesuaikan) |

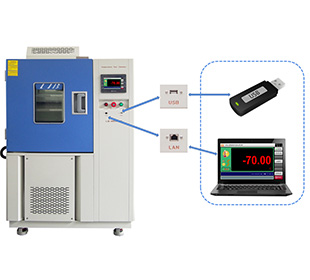

Pengontrol | Layar sentuh LCD berwarna yang dapat diprogram, antarmuka multibahasa, Ethernet, USB |
Sistem pendingin | Pendinginan kompresi mekanis, refrigeran ramah lingkungan |
• Rentang standar dari -70°C hingga +150°C (Model C), mencakup setiap kondisi JESD22-A104. Dapat disesuaikan hingga +180°C untuk kebutuhan tambahan.
• Opsi model pada -20°C, -40°C, dan -70°C memungkinkan Anda menyesuaikan chamber dengan kondisi terendah yang Anda jalankan.
• Dwell yang dapat diprogram menahan setpoint pada setiap kondisi ekstrem selama waktu soak penuh.
• Laju pendinginan dan pemanasan 5, 10, atau 15°C/menit sebagai standar, dengan 20°C/menit tersedia sebagai opsi kustomisasi.
• Sistem refrigerasi ganda mendukung transisi suhu yang cepat dan terkendali.
• Ramp yang lebih cepat mempersingkat total waktu pengujian: uji Condition H 1000 siklus memakan waktu sekitar 71 hari pada 5°C/menit dan sekitar 33 hari pada 15°C/menit. Data loaded-ramp tersedia berdasarkan permintaan.
• Fluktuasi suhu ±0,5°C dan deviasi ±2,0°C.
• Sirkulasi udara paksa dirancang untuk mendistribusikan suhu secara merata di seluruh ruang kerja. Data pemetaan suhu tersedia berdasarkan permintaan.
• Kontrol PID menjaga siklus tetap repetabel dari satu pengujian ke pengujian berikutnya.
• Pengendali layar sentuh warna yang dapat diprogram mendukung profil multi-segmen dan 1000+ siklus, sehingga Anda dapat mengatur profil untuk kondisi JESD22-A104 pilihan Anda.
• Urutan otomatis mengurangi intervensi manual selama pengujian yang panjang.
• Pencatatan dan ekspor data (Ethernet, USB) menyediakan catatan untuk ketertelusuran dan audit kualitas internal.
• Volume dari 100L hingga 1000L, serta ukuran khusus dari paket IC kecil hingga rakitan otomotif besar.
• Perlengkapan, rak, dan integrasi sensor opsional, termasuk input termokopel sampel.
• Pemantauan dan pengendalian jarak jauh untuk pengoperasian tanpa pengawasan.
Saat membandingkan ruang uji mana pun, mintalah data ramp dengan beban, hasil pemetaan suhu, dan lokasi sensor kontrol. Hal ini menunjukkan apakah ruang uji tersebut dapat mereproduksi profil Anda di bawah beban pengujian aktual Anda.
• Garansi 3 tahun yang mencakup komponen utama
• Dukungan teknis seumur hidup untuk instalasi, pemeliharaan, dan pelatihan
• Solusi khusus yang disesuaikan dengan kebutuhan produk dan laboratorium Anda, termasuk rentang suhu hingga +180°C
• Dukungan instalasi dan layanan global
• Sertifikat kalibrasi dan laporan uji pabrik tersedia berdasarkan permintaan
• Waktu pengiriman tipikal: 7~15 hari
Butuh bantuan untuk menyesuaikan profil pengujian Anda? Kirimkan kondisi pengujian, laju ramp yang diperlukan, jumlah siklus, dimensi sampel, dan standar pengujian Anda, dan para insinyur kami akan merekomendasikan konfigurasi ruang uji. |
• Semikonduktor: mendeteksi keretakan paket, delaminasi, kerusakan die, dan kegagalan interkoneksi. Konteks tipikal: kualifikasi JESD47 pada kondisi seperti B, G, atau H.
• Elektronika otomotif: mengevaluasi sambungan solder, PCB, konektor, dan komponen yang terpapar perubahan suhu selama pengoperasian kendaraan. Konteks tipikal: kualifikasi AEC-Q100, Q101, dan Q200.
• PCB dan sambungan solder: menilai kelelahan dan keretakan solder akibat ekspansi dan kontraksi berulang. Konteks tipikal: pengujian keandalan tingkat papan seperti IPC-9701.
• Elektronik konsumen: verifikasi rakitan selama transportasi, pengisian daya, penyimpanan, dan perubahan suhu sehari-hari.
• Militer dan kedirgantaraan: evaluasi komponen berkeandalan tinggi di bawah variasi suhu yang menuntut dan berulang.
Dalam setiap kasus, chamber harus menyediakan rentang suhu, laju ramp, keseragaman, dan kontrol siklus yang dapat diprogram sesuai kebutuhan, sehingga insinyur dapat mereproduksi profil yang diperlukan secara konsisten.
Banyak insinyur mengacaukan uji thermal cycling dengan uji thermal shock, padahal keduanya secara fundamental berbeda:
Fitur | ||
Kontrol Suhu | Kenaikan/penurunan bertahap antara suhu tinggi dan rendah | Perpindahan cepat antara suhu ekstrem |
Fokus | Stres material dan keandalan jangka panjang | Toleransi stres mendadak dan deteksi kegagalan segera |
Penggunaan Umum | Kepatuhan JESD22-A104, pengujian keandalan perangkat | Uji stres ekstrem untuk komponen berisiko tinggi |
| Laju Ramp | 5–10°C/menit (dapat disesuaikan) | Perpindahan instan antar zona |
![]() |
| |
![]() | ||
Standar JESD22-A104 secara khusus mensyaratkan pengujian siklus termal terkontrol, bukan pengujian kejut. Penggunaan ruang siklus termal yang dikonfigurasi dengan benar memastikan kepatuhan dan melindungi perangkat Anda dari kegagalan laten.
Jika pengujian Anda memerlukan… | Pertimbangkan |
Ramp suhu terkontrol | Ruang uji siklik termal |
Paparan suhu tinggi/rendah berulang | Ruang uji siklik termal |
Perpindahan cepat antara zona ekstrem | Ruang uji kejut termal |
Siklus suhu JESD22-A104 | Ruang uji siklik termal |
Untuk JESD22-A104, pertanyaan kuncinya bukan sekadar seberapa cepat ruang uji dapat mengubah suhu, tetapi apakah ruang uji tersebut dapat secara akurat mereproduksi profil yang disyaratkan pada beban uji aktual Anda.
JESD22-A104 adalah metode standar JEDEC untuk pengujian siklus suhu pada perangkat solid-state. Metode ini mengenakan suhu berulang pada komponen melalui transisi terkendali antara suhu ekstrem rendah dan tinggi untuk mengungkap kegagalan akibat ketidakcocokan muai panas, seperti kelelahan sambungan solder dan keretakan kemasan.
Rentangnya bergantung pada kondisi pengujian yang Anda pilih. Kondisi A–N memiliki suhu rendah dari 0°C hingga -65°C dan suhu tinggi dari +85°C hingga +150°C. Sebagai contoh, Kondisi B adalah -55°C hingga +125°C dan Kondisi H adalah -55°C hingga +150°C.
A104 adalah siklus suhu dengan laju perubahan terkendali dalam satu ruang, sedangkan A106 adalah syok termal dengan perpindahan cepat antara zona panas dan dingin. Keduanya menguji perilaku kegagalan yang berbeda dan tidak dapat dipertukarkan.
Dokumen kualifikasi produk Anda menetapkan jumlah siklus. Target umumnya adalah 200, 500, dan 1000 siklus, dan beberapa grade otomotif memerlukan lebih banyak.
Standar ini membatasi transisi agar pengujian tetap berupa siklus dan bukan syok, dan laju yang lebih cepat terutama memperpendek waktu laboratorium. Untuk Kondisi H dan 1000 siklus, 5°C/menit memerlukan sekitar 71 hari dan 15°C/menit sekitar 33 hari.
Tidak. Kondisi B dan H memerlukan -55°C, jadi Anda memerlukan chamber dengan rating hingga -70°C. Model -40°C dapat menjalankan Kondisi G, I, M, dan N.
AEC-Q100 adalah standar kualifikasi IC otomotif dan merujuk pada JESD22-A104 untuk uji temperature cycling-nya. Grade menentukan kondisi dan jumlah siklus, jadi periksa revisi AEC-Q100 yang berlaku.
Lakukan temperature mapping dengan beban representatif, gunakan termokopel pada sampel untuk memastikan sampel mencapai suhu ekstrem selama dwell, dan simpan data setpoint serta data terukur yang tercatat untuk setiap siklus.
Beri tahu kami kondisi pengujian, jenis dan ukuran sampel, jumlah siklus yang diperlukan, serta ramp rate, dan kami akan merekomendasikan konfigurasi thermal cycling chamber yang sesuai, termasuk model -70°C dan opsi kustom hingga +180°C. Minta penawaran: inquiry@libtestchamber.com
