Kelembaban relatif terlihat sederhana pada tampilan, tetapi kalibrasi sensor RH akurat sama sekali tidak sederhana. Kesalahan kecil pada akurasi sensor kelembaban dapat memengaruhi penyimpanan farmasi, pemantauan ruang pembersih, pengujian elektronik, lab baterai, pengkondisian material, dan catatan kualitas produksi. Sensor membaca 55% RH ketika kondisi nyata 60% RH tampaknya tidak berbahaya di kantor. Di gudang yang dikendalikan, laboratorium, atau proses uji lingkungan, celah tersebut dapat menyebabkan keputusan yang salah.
Ruang kalibrasi kelembabanMemberikan sensor RH lingkungan kalibrasi yang stabil, repeatable, dan terdokumentasi. Alih-alih mengandalkan udara ruang terbuka atau titik kelembaban tetap tunggal, maka menciptakan kondisi suhu dan kelembaban yang dikontrol di seluruh rentang operasi yang lebih luas. Untuk tim yang membutuhkan kalibrasi sensor RH rutin, pemeriksaan masuk, pengujian produksi, atau kontrol kualitas di rumah, ruang menjadi ruang pengontrol di mana pembacaan dapat dibandingkan dengan standar referensi yang dapat dilacak.
Pembacaan RH sangat terikat pada suhu, aliran udara, penempatan sensor, distribusi uap air, dan waktu stabilisasi. Tanpa lingkungan yang dikendalikan, bahkan sensor referensi yang baik mungkin tidak memberikan perbandingan berguna data.

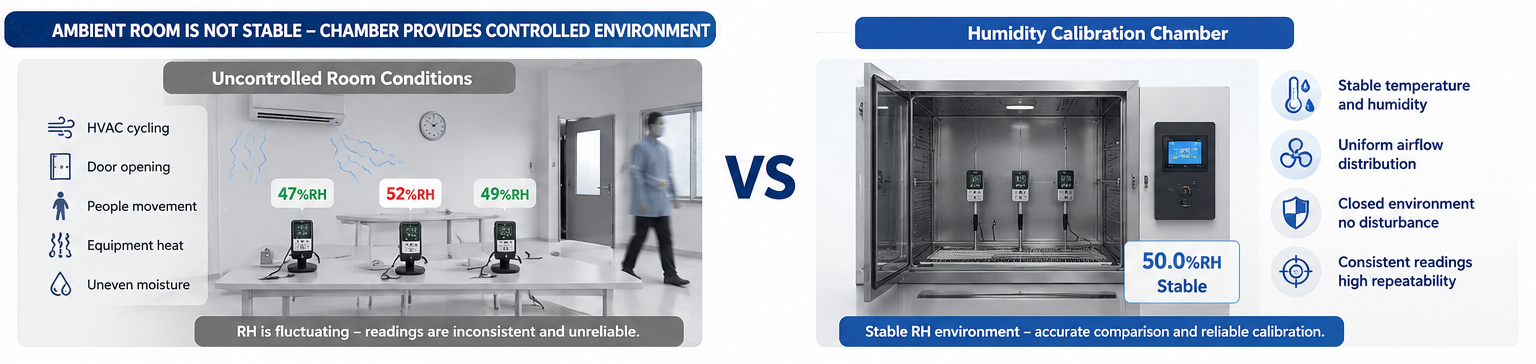

Perubahan ruang laboratorium normal setiap menit. Pintu Terbuka. Siklus AC. Operator bergerak. Peralatan memberikan panas. Sensor yang ditempatkan di dekat dinding, ventilasi, lampu, atau catu daya dapat membaca secara berbeda dari sensor di tengah ruangan.
Itulah mengapa kalibrasi ruangan yang tidak terkendali sering membuat data yang tersebar. Satu sensor mungkin dapat merespons lebih cepat dari satu sensor lainnya. Sensor RH kapasitif dapat terlambat setelah perubahan langkah. Probe dengan filter pelindung mungkin membutuhkan waktu lebih banyak untuk menyelesaikannya. Ketika lingkungan itu sendiri terus bergerak, menjadi sulit untuk memisahkan Kesalahan sensor sebenarnya dari fluktuasi ruangan.
Solusi garam padat banyak digunakan untuk kalibrasi kelembaban relatif. ASTM E104 menjelaskan metode untuk menghasilkan lingkungan RH konstan dalam wadah yang relatif kecil, dengan aplikasi dari kekeringan hingga dekat saturasi pada 0 °C hingga 50 °C, termasuk kalibrasi higrometer. Juga menyatakan bahwa solusi garam padat dapat korosif dan kontrol suhu sekitar ± 0.1 °C diperlukan untuk mewujudkan nilai RH yang dihasilkan dalam waktu sekitar ± 0.5% RH.
Nilai titik tetap dapat tepat, tetapi terbatas. Biasanya volume kecil, setups statis. Mereka mungkin tidak cocok dengan aliran udara, pemuatan ruang, routing kabel, atau perbandingan multi-sensor yang diperlukan dalam kalibrasi sensor industri RH. Misalnya, nilai garam padat umum pada 25 °C termasuk sekitar 32.78% RH untuk magnesium klorida, 57.57% RH untuk natrium bromida, dan 75.29% RH untuk sodium klorida, masing-masing dengan memorinya sendiri.
Pendekatan kalibrasi | Kekuatan umum | Batasan utama |
Perbandingan ruangan sekitar | Cepat dan biaya rendah | Kamar RH dan suhu tidak stabil |
Titik pasti garam Kapri | Berguna dikenal RH Point | Sistem tertutup kecil, garam korosif, alur kerja yang lebih lambat |
Ruang kalibrasi kelembaban | Berbagai RH, program repeatable, pemuatan multi-sensor | Memerlukan pemilihan ruang, standar referensi, dan kontrol prosedur |
Ruang kalibrasi kelembaban tidak mengganti standar referensi. Ini menciptakan kondisi kontrol di mana perangkat dalam tes dan standar referensi dapat dibandingkan cukup.
Kontrol kelembaban stabil mengurangi proyeksi kalibrasiSelama kalibrasi kelembaban relatif, ruang tersebut ditetapkan ke titik target seperti 30% RH, 50% RH, 75% RH, atau 90% RH. Setelah titik set stabil, instrumen referensi dan pembacaan DUT direkam pada waktu yang sama.
Metode pengontrol ini mengurangi sumber umum kesalahan Kalibrasi: udara ruang drifting, perubahan HVAC jangka pendek, panas operator, penyegelan yang buruk, dan distribusi kelembaban tidak merata. Ini sangat membantu untuk kalibrasi batch, di mana sepuluh, dua puluh, atau lebih sensor RH harus dibandingkan dengan kondisi yang sama.
Masalah aliran udara ruang baik. Sensor dekat dinding ruang, pintu, atau outlet pelembap tidak bisa melihat kondisi berbeda dari sensor di tengah. Kamar Dengan kipas internal dan desain saluran udara membantu mendistribusikan suhu dan kelembaban lebih rata, mengurangi penyimpangan lokal antara posisi. Ruang kalibrasi kelembaban LIB dirancang dengan distribusi aliran udara internal dan isolasi ruang untuk mendukung kontrol kelembaban stabil.
Kelembapan relatif tergantung pada suhu. Pada konten uap air yang sama, massa udara yang lebih hangat menunjukkan pembacaan RH yang lebih rendah, sementara massa udara pendingin menunjukkan pembacaan RH yang lebih tinggi. Itu sebabnya kalibrasi sensor RH tidak boleh merawat kelembaban sendiri sebagai satu-satunya variabel.
Misalnya, titik kalibrasi 25 °C dan 50% RH tidak sama kondisi praktis seperti 40 °C dan 50% RH. Sensor yang digunakan dalam ruang penuaan elektronik, kontrol rumah kaca, interior otomotif, atau ruang stabilitas farmasi mungkin perlu pemeriksaan multi-titik pada titik kelembaban dan suhu.
IEC 60068-3-4 memberikan panduan untuk pengujian panas lembab dan operasi ruang. Catatan bahwa kelembaban tinggi dikombinasikan dengan suhu yang ditinggikan menciptakan stres pada produk, dan memberikan rincian operasi ruang seperti menggunakan konduktivitas air antara 5 µS/cm dan 20 µS/cm pada + 23 °C, membersihkan bagian ruang internal sebelum pengujian, dan menghindari injeksi air langsung ke dalam ruang kerja.
Ruang kalibrasi kelembaban yang baikMasih memerlukan prosedur teliti Ka Pengemasan yang buruk, pembacaan cepat, dan penempatan referensi yang salah dapat merusak nilai hasil kalibrasi.
Standar rujukan harus ditempatkan dekat dengan area penginderaan DUT, bukan di samping dinding kamar atau langsung di stopkontak aliran udara. Jika beberapa probe dimuat, mereka harus memiliki jarak yang cukup untuk gerakan udara. LUBANG kabel harus disegel setelah kabel untuk mengurangi kebocoran.
Urutan umum adalah untuk bergerak dari rendah RH ke tinggi RH: 30% RH, 50% RH, 75% RH, kemudian 90% RH. Hal ini mengurangi risiko kondensasi pada sensor, filter, dan kerangka mesin. Ketika diperlukan pengujian kelembaban tinggi, operator harus perhatikan titik embun dan menghindari tetesan suhu cepat yang dapat menyebabkan air membentuk pada permukaan sensor.
Sensor RH membutuhkan waktu untuk menyelesaikannya. Sensor kosong dapat stabilisasi lebih cepat daripada probe dengan filter disinter, tutup pelindung, atau penutup plastik. Dalam kalibrasi produksi, waktu rendam tetap harus ditulis dalam prosedur. Misalnya, setelah stabilitas ruang tercapai, satu tim dapat menunggu 20 hingga 40 menit sebelum merekam data, tergantung pada konstruksi sensor dan otorisasi yang diperlukan.
Alur kerja biasa adalah sederhana:
· Atur titik kelembaban dan suhu ruangan.
· Tunggu sampai referensi standar dan keterangan DUT stabil.
· Titik set ruang rekaman, pembacaan referensi, pembacaan DUT, waktu, dan nomor seri.
· Mengalkulasi nilai koreksi atau hasil berlalu/gagal.
· Ulangi pada semua poin kelembaban yang diperlukan.
Untuk catatan kalibrasi bernilai tinggi, pembacaan raw harus disimpan daripada hanya menulis tanda "pass.", sensor dapat berlalu hari ini tetapi tunjukkan drift kemudian, dan data tren membantu tim pemeliharaan merencanakan pembatalan.
Kesalahan kelembaban tidak hanya masalah laboratorium. Mereka memamerkan ruang penyimpanan, lini produksi, Serum iklim, dan sistem pemantauan lapangan.
Lab kalibrasi memerlukan poin kalibrasi kelembaban relatif repeatable, instrumen referensi traceable, dan catatan yang jelas. Tim berkualitas di rumah menggunakan ruang kalibrasi kelembaban untuk memeriksa probe RH yang masuk, batch produksi, sensor perbaikan, dan perangkat yang dikembalikan sebelum penggunaan kembali.
Gudang farmasi, ruang pembersih, dan area stabilitas sering bekerja dalam jendela tertentu. Jika monitor kamar menetes rendah, perjalanan kelembaban nyata mungkin terlewatkan. Jika drifts tinggi, situs mungkin menyelidiki alarm yang palsu. Kalibrasi sensor RH yang akurat membantu menjaga arsip lingkungan yang ramping.
Lab elektronik menggunakan sensor RH untuk melacak paparan kelembapan selama PCB, konektor, baterai, dan tes pelapisan. Tim uji otomotif memantau kelembaban selama material interior, modul sensor, dan validasi unit kontrol. Dalam pengujian lingkungan, sensor RH mendukung tes panas lembab di mana suhu dan kelembaban mempengaruhi kebocoran listrik, korosi, bengkak, dan ketahanan isolasi.
Kamar yang tepatTidak selalu yang terbesar atau paling kompleks. Seharusnya sesuai dengan kisaran sensor, beban kerja, target saya, dan metode operasi harian.
Jika Sensor digunakan antara 30% RH dan 80% RH, kamar harus menutupi barang-barang tersebut dengan ruangan pada kedua ujung. Jika Sensor digunakan dalam penuaan kelembapan tinggi, penyimpanan, atau lingkungan panas yang lembab, cakupan hingga 90% RH atau di atasnya akan berguna. Rentang ruang 20% RH hingga 98% RH memberikan cakupan luas untuk sebagian besar pekerjaan kalibrasi sensor RH industri.
Lihat melebihi kisaran RH. Fluktuasi suhu, penyimpangan suhu, penyegelan ruang, tata letak aliran udara, metode pelembap, dan kualitas air semua memengaruhi repeatabilitas. Untuk kalibrasi sensor, udara stabil di sekitar DUT sangat penting lebih dari spesifikasi lebar yang tidak dapat ditahan beban.
Sejumlah kecil higrometer genggam mungkin membutuhkan ruang ringkas. Lini produksi memeriksa lusinan pemancar mungkin perlu lebih banyak volume, rak, lubang kabel, dan ruang perlengkapan. Operator harus meninggalkan jarak yang cukup di sekitar setiap kepala penginderaan daripada mengisi ruang seperti kabinet penyimpanan.
Langkah yang dapat diprogram, koneksi jaringan, alarm, dan ekspor data mengurangi pekerjaan manual. Fitur-fitur ini berguna saat menjalankan kalibrasi multi poin dalam semalam atau ketika satu teknisi harus mengelola beberapa Bilik dan instrumen referensi.
Ruang kalibrasi kelembaban praktis harus mencakup titik kalibrasi umum, menjaga kelembaban stabil, memungkinkan ruang yang cukup untuk pemuatan sensor, dan mendukung program pengulang.
Ruang kalibrasi kelembaban LIB mencakup 20% RH hingga 98% RH, yang sesuai dengan banyak rutinitas kalibrasi sensor RH dari pemeriksaan penyimpanan kelembaban rendah hingga pemantauan lingkungan kelembaban tinggi. Dapat diatur ke titik kelembapan atau perubahan kelembapan siklik untuk kebutuhan kalibrasi yang berbeda.
Penyimpangan kelembaban ruang dikontrol pada ± 2.5% RH. Untuk pekerjaan kalibrasi, angka ini harus dibaca dengan benar: chamber menciptakan lingkungan perbandingan yang stabil, sementara standar referensi menentukan koreksi kalibrasi. Sebuah deviasi yang lebih rendah dan repeatable membantu operator hakim sensor melayang dengan lebih jelas pada terjadinya yang berulang.
LIB menawarkan volume ruang dari 100L hingga 1000L, memberikan laboratorium dan ruang tim produksi untuk menyesuaikan ukuran ruang dengan kuantitas sensor, desain perlengkapan, perutean kabel, dan beban kerja uji. Volume yang lebih besar berguna saat penyelidikan, pemancar, loggers data, dan display unit perlu diperiksa bersamaan.
Sebuah pengontrol layar sentuh LCD warna yang dapat diprogram dan koneksi Ethernet membantu tim menjalankan program langkah, merekam data, dan mengelola rutinitas kalibrasi panjang. Kamar ini juga menggunakan catu air otomatis, sistem pemurni air, interior baja tahan karat, port kabel, rak, jendela tampilan, dan perlindungan keselamatan untuk sistem kelembaban, kelebihan suhu, kelebihan arus, kekurangan air, dan risiko kebocoran.
Parameter ruang utama | Nilai praktis untuk kalibrasi sensor RH |  |
Rentang kelembaban | 20% RH sampai 98% RH | |
Penyimpangan kelembaban | ± 2.5% RH | |
Opsi suhu | Pilihan suhu rendah turun hingga-20 °C, -40 °C, atau-70 °C; Rentang atas hingga + 150 °C | |
Fluktuasi suhu | ± 0.5 °C | |
Deviasi suhu | ± 2.0 °C | |
Volume Interior | 100L, 225L, 500l, 800L, 1000L | |
Tingkat pemanasan/pendinginan | Pemanasan 3 °C/min, pendinginan 1 °C/min | |
Kontrol | Layar sentuh yang dapat diprogram, koneksi Ethernet |
Xi'an LIB industri simulasi lingkunganProdusen ruang tes lingkungan untuk pelanggan global, dengan desain, produksi, penjualan, pemasangan, pelatihan, dan layanan purnajual sebagai bagian dari kemampuan pasokan ruang tes. LIB telah bekerja di manufaktur ruang tes lingkungan sejak 2009, melayani pelanggan di seluruh dunia, dan pasokan lini produk yang mencakup suhu dan iklim, badan korosi, ruang IP debu dan air, bilik cuaca, dan ruang tes khusus.
Untuk pengguna kalibrasi sensor RH, nilai LIB tidak hanya perangkat keras ruang. Kontrol kelembaban stabil, desain ruang kerja baja tahan karat, pasokan air otomatis, isolasi ruang, perlindungan keselamatan, dan kontrol dapat diprogram semua mendukung pekerjaan kalibrasi harian. Kamar dapat digunakan untuk titik kalibrasi kelembaban tetap atau program kelembaban siklik. Peralatan kalibrasi harus tetap digunakan setelah pengiriman. LIB menyediakan pemasangan, Kustomisasi, panduan pemeliharaan, pelatihan, garansi 36 bulan, layanan tindak lanjut seumur hidup, dan dukungan dari tim layanan purnajual dan lokal.
Ruang kalibrasi kelembaban digunakan untuk menciptakan kelembaban relatif dan kondisi suhu stabil untuk kalibrasi sensor RH, pemeriksaan higrometer, perbandingan pemancar, dan verifikasi pencatat data kelembaban.
Kalibrasi sensor RH menjaga pembacaan kelembaban tetap andal. Membantu mendeteksi penyimpangan sensor, mengurangi alarm palsu, mendukung catatan kualitas, dan melindungi bahan atau produk yang sensitif terhadap kelembaban.
Banyak fasilitas menyesuaikan sensor RH setiap 6 hingga 12 bulan. Sensor yang digunakan dalam kelembaban tinggi, uap kimia, pemantauan ruang pembersih, Penyimpanan farmasi, atau pengujian penting mungkin perlu interval lebih pendek berdasarkan riwayat drift dan aturan kualitas internal.
Rentang kalibrasi sensor RH praktis sering mencakup poin seperti 30% RH, 50% RH, 75% RH, 90% RH, dan RH. Rentang ruang dari 20% RH hingga 98% RH mencakup laboratorium paling umum dan titik kalibrasi industri.
Ya. Satu ruang kalibrasi kelembaban dapat menyesuaikan beberapa sensor pada saat yang sama ketika ruangan memiliki volume yang cukup, aliran udara yang baik, jarak yang tepat, akses kabel tersegel, dan standar referensi stabil yang ditempatkan di dekat area sensor.
