IPX9K adalah standar Peringkat tahan air yang sering digunakan untuk mengevaluasi kinerja tahan air rumahan produk.
Dalam standar ini, IP mewakili tingkat perlindungan (perlindungan Ingress), "X" menunjukkan tingkat perlindungan debu (biasanya ada 6 tingkat perlindungan debu seperti IP12X, IP34X, IP56X), dan "9K" mewakili tingkat kesembilan tingkat kedap air.
Tes kelas tahan air IPX9K dilakukan dengan penyemprotan rumahan dengan air yang mengalir keluar melalui nozel uji standar. Dan suhu air harus dipertahankan pada (80 ± 5) ℃ saat cangkang diuji untuk tahan air. Sudut injeksi air adalah 0 °, 30 °, 60 °, 90 °.
Standar relevan mengikuti ISO 16750-1-2006 (persyaratan umum untuk kondisi lingkungan dan pengujian peralatan listrik dan elektronik untuk kendaraan jalan), ISO 20653 (perlindungan kendaraan jalanan-Kode IP Kelas-perlindungan peralatan listrik terhadap objek asing, air dan kontak), GMW 3172 (2007) (persyaratan umum untuk lingkungan kendaraan, Keandalan dan kinerja), VW 80106-2008 (kondisi uji umum untuk komponen listrik dan elektronik di autona-perumahan), QC/T 417.1 (2001) (Konektor harness otomotif bagian 1 IEC 60529 perlindungan pagar elektrik kelas klasifikasi (Kode IP), dll.
Ruang uji tahan air IPX9KDapat simulasi suhu tinggi dan lingkungan air jet tekanan tinggi dan mengevaluasi kinerja tahan air dari produk cangkang. Kertas ini akan membahas dua jenis ruang uji tahan air IPX9K umum, yaitu ruang uji tahan air IPX9K tipe lengkap dan ruang uji tahan air IPX9K tanpa perumahan, dan membuat analisis dan perbandingan terperinci dari prinsip kerja, karakteristik struktural, skenario aplikasi, keuntungan, dan kerugian.
Ruang uji tahan air IPX9K berdasarkan standar Peringkat tahan air IPX9K. Standar mengharuskan bahwa peralatan uji dapat menghasilkan suhu tinggi (sekitar 88 ° C), tekanan tinggi (8-10 MPa) air jet, dari sudut yang berbeda untuk berdampak pada sampel uji, durasi 30 detik.
Ruang uji tahan air IPX9K menggunakan sistem pemanas dan pompa tekanan tinggi yang membentuk aliran jet berkecepatan tinggi melalui nosel khusus. Pada waktu yang sama, suhu, tekanan, sudut injeksi, dan waktu aliran air dipasang dengan tepat melalui sistem kontrol untuk memenuhi persyaratan uji standar IPX9K.

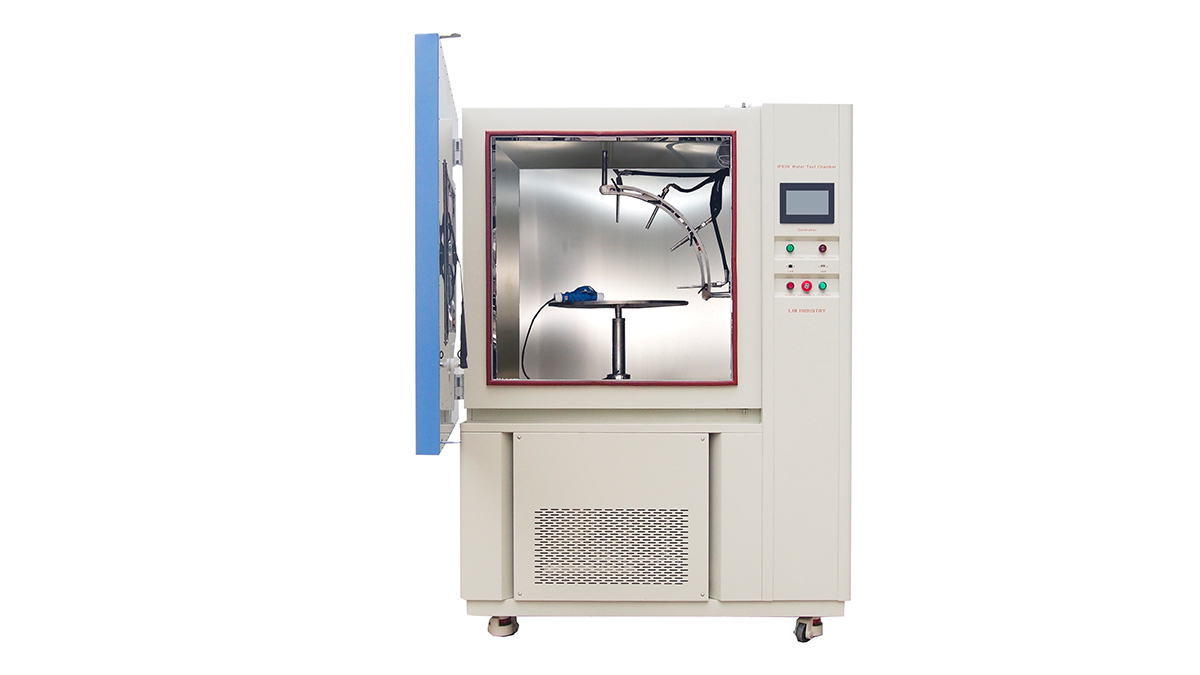

(1) karakteristik struktural
Langkah 1: cangkang
Cangkang eksterior ruang uji tahan air IPX9K terbuat dari pelat baja dengan lapisan pelindung. Setelah penyemprotan perawatan cat memiliki ketahanan karat dan korosi yang baik.
Langkah 2. Ruang dalam
Ruang bagian dalam dan meja putar umumnya terbuat dari pelat baja tahan karat sus304, yang dapat menahan dampak suhu tinggi dan aliran air tekanan tinggi, dan tidak mudah berkarat, untuk memastikan operasi ruang uji yang stabil jangka panjang.
Langkah 3: tangki air
Hadir dengan tangki air, yang terletak di bagian bawah tangki uji, dan sirkulasi air. Tangki air dilengkapi dengan katup bola mengambang tingkat air, yang dapat secara otomatis mengontrol asupan air, dan memiliki deteksi alarm tingkat air rendah untuk mencegah pompa air rusak.
Langkah 4. Jendela observasi dan pencahayaan
Pintu dilengkapi dengan jendela observasi transparan, yang terbuat dari kaca tempered untuk memfasilitasi observasi. Lampu led dipasang di dalam Casing untuk memastikan bahwa itu terlihat jelas selama pengujian.
Langkah 5. Sistem Kontrol
Menggunakan layar sentuh PLC sebagai sistem kontrol inti, antarmuka operasi intuitif dan sederhana, mudah untuk mengatur parameter uji dan memantau proses uji.
(2) keuntungan
1. Stabilitas tinggi
Karena struktur yang stabil dan pilihan komponen yang sangat baik, komponen ini dapat mempertahankan kinerja yang stabil dalam penggunaan jangka panjang dan mengurangi kemungkinan kegagalan.
2. Akurasi uji Tinggi
Sistem kontrol yang tepat dan nosel berkualitas tinggi memastikan akurasi suhu, tekanan, dan sudut injeksi & nbsP; Aliran air, sehingga meningkatkan keandalan hasil uji.
3. Keamanan yang baik
Perangkat perlindungan keselamatan sempurna, seperti perlindungan kelebihan beban, perlindungan kebocoran, dll., dapat secara efektif memastikan keamanan operator.
(1) skenario aplikasi
1. Inspeksi di tempat
Untuk beberapa peralatan atau produk besar yang tidak dapat dipindahkan, ruang uji no-housing dapat dibawa ke lokasi untuk pengujian untuk meningkatkan kenyamanan deteksi.
2. Titik deteksi sementara
Di beberapa situs pengujian sementara, seperti situs pameran, situs konstruksi luar ruangan, dll., ruang tes tanpa perumahan dapat ditempatkan dengan cepat dan dimasukkan ke dalam penggunaan.
3. Layanan Sewa
Dapat digunakan sebagai peralatan sewa untuk menyediakan layanan pengujian tahan air jangka pendek untuk pengguna yang berbeda.
(2) keuntungan
1. Fleksibilitas kuat
Ini dapat secara fleksibel pindah ke lokasi uji yang berbeda sesuai dengan kebutuhan aktual dan menyesuaikan dengan berbagai lingkungan uji yang kompleks.
2. Biaya yang lebih rendah
Untuk beberapa pengguna yang tidak sering menggunakan atau memiliki anggaran terbatas, biaya akuisisi dari penata tes tanpa perumahan relatif rendah.
3. Penyebaran cepat
Saat diperlukan pengujian, dapat siap dengan cepat, menghemat waktu.
(1) kinerja
Jenis ruang berkinerja lebih baik dalam hal akurasi kontrol suhu, stabilitas tekanan dan penyebar sudut semprot, dan cocok untuk kesempatan di mana hasil uji diperlukan untuk lebih tinggi. Meskipun kinerja tanpa perumahan sedikit tidak mencukupi, masih dapat memenuhi kebutuhan uji IPX9K dasar dalam sebagian besar kasus.
(2) kemudahan penggunaan
Jenis tanpa perumahan memiliki keuntungan yang jelas tentang dapat dengan mudah ditransfer antara lokasi yang berbeda, sementara jenis ruang lebih cocok untuk penggunaan jangka panjang seperti laboratorium.
(1) Pilih sesuai dengan skenario penggunaan
Jika pekerjaan pengujian terutama dilakukan di laboratorium, dan akurasi uji dan stabilitas persyaratan tinggi, ruang uji tahan air IPX9K jenis ruang tes harus disukai. Jika tes lapangan atau pemeriksaan sementara perlu dilakukan secara sering di lokasi yang berbeda, ruang uji tanpa rumah lebih cocok.
(2) Pilih sesuai dengan anggaran
Dalam kasus anggaran yang cukup, ruang uji jenis ruang adalah pilihan yang lebih baik. Jika anggaran terbatas dan persyaratan untuk kinerja uji tidak terlalu menantang, ruang uji tanpa perumahan dapat memenuhi kebutuhan dasar.
(C) sesuai dengan karakteristik pemilihan sampel uji
Untuk sampel uji batch besar, ruang uji chamber dapat menyediakan lebih banyak ruang uji dan efisiensi yang lebih tinggi. Untuk sampel uji kecil, tersebar, fleksibilitas ruang uji tanpa perumahan lebih berguna.
Ruang uji tahan air IPX9K tipe ruang uji dan ruang uji tahan air IPX9K tanpa kerangka memiliki karakteristik sendiri, pengguna harus berdasarkan pada permintaan aktual, skenario penggunaan, dan faktor lain untuk pertimbangan komprehensif saat memilih.
Baik itu jenis ruang atau ruang uji tanpa kerangka, mereka memberikan sarana penting untuk uji kinerja produk tahan air, yang membantu meningkatkan kualitas produk dan meningkatkan daya saing produk di pasar.
