Konektor otomotif hidup di tempat yang air tidak sampai dengan pelan. Konektor di dekat Teluk mesin, Pak baterai, lengkungan roda, sensor bumper, atau harnes tubuh dapat wajah semprot panas, kotoran jalan, deterjen, garam, dan cuci tekanan pada jarak dekat. Segel yang bertahan hujan atau pencelupan pendek masih dapat bocor ketika jet kecil mencapai pintu masuk kabel pada tekanan tinggi.
Itulah mengapa konektor otomotif IP6K9K pengujian banyak digunakan untuk bagian yang terkena pencucian tekanan dan layanan jalan yang keras. Ini memeriksa apakah rumah konektor, Gasket, cangkang belakang, kelenjar kabel, dan lubang terminal dapat menahan kedua jet air yang kuat dan semprotan suhu tinggi tekanan tinggi.
IP67 dan IP69K sering didiskusikan bersamaan, tetapi tidak menggambarkan ancaman yang sama. IP67 adalah sebuah pengujian celup. Ini memeriksa apakah kandang dapat menahan air ketika direndam dalam kondisi kedalaman dan waktu tertentu. Ini berguna untuk pudel, flooding, atau kena air singkat.
Kondisi uji konektor IP69K berbeda. Mereka simulasi paparan tes pencucian tekanan tinggi, di mana air panas menangkap konektor dari jarak dekat. Pengetes parah karena tekanan, panas, sudut dampak, dan paparan berputar semua serangan sistem segel pada saat yang sama.
Peringkat uji | Eksposur utama | Kondisi uji umum | What it Express |
IP67 | Perendaman sementara | Perendaman air di bawah kedalaman dan durasi yang ditentukan | Penyegelan statis terhadap air berdiri |
IPX6K | Jet Air bertenaga | 1000 Mako, 75 L/menit ± 5%, 6.3mm nozzle, 2.5-3 m jarak | Tahan terhadap semprotan kuat dan percikan Jalan |
IPX9K | Semprotan tekanan tinggi panas | 80-100 bar, 80 °C ± 5 °C, 14-16 L/menit, jarak 100-150mm | Tahan terhadap pencucian dan pembersihan steam-jet |
Tes pencelupan |
Tes semprot tekanan tinggi |
Sebuah konektor dapat melewati perendaman dan gagal di bawah semprotan panas. Alasannya sederhana: beban perendaman segel secara lambat; Tekanan mencuci mencapai titik lemah dengan kekuatan.
Kegagalan konektor setelah pencucian biasanya mulai pada perubahan antarmuka kecil. Jalur kebocoran mungkin kelenjar kabel, jahitan rumahan, area selot, segel duduk yang buruk, atau celah kapiler di sepanjang isolasi kawat.
Air panas membuat risiko lebih tinggi. Pada sekitar 80 °C, segel elastomer melembutkan, plastik memperluas, dan terkena udara di dalam konektor dapat mengubah tekanan. Ketika jet bergerak menutupi wajah konektor, air dapat didorong ke celah yang tidak akan bocor selama hujan. Setelah pendinginan, sedikit efek vakum dapat menarik kelembapan lebih dalam ke dalam rongga.
Mode kegagalan umum termasuk:
· Segel silikon bengkak atau basah setelah semprot panas berulang.
· Pelacakan Air bersama entri kabel atau bundel kawat memutar.
· Mikro-celah di sekitar kerangka las, penutup, dan latch windows.
· Mengurangi ketahanan insulasi setelah kelembaban mencapai terminal.
· Korosi setelah deterjen, garam, atau kotoran jalan tetap di dalam konektor.
Untuk sensor tegangan rendah, kebocoran kecil dapat menyebabkan penyimpangan sinyal. Untuk konektor bertegangan tinggi EV, ingress air dapat memicu kesalahan isolasi, penutup keamanan, atau pekerjaan diagnostik yang mahal.

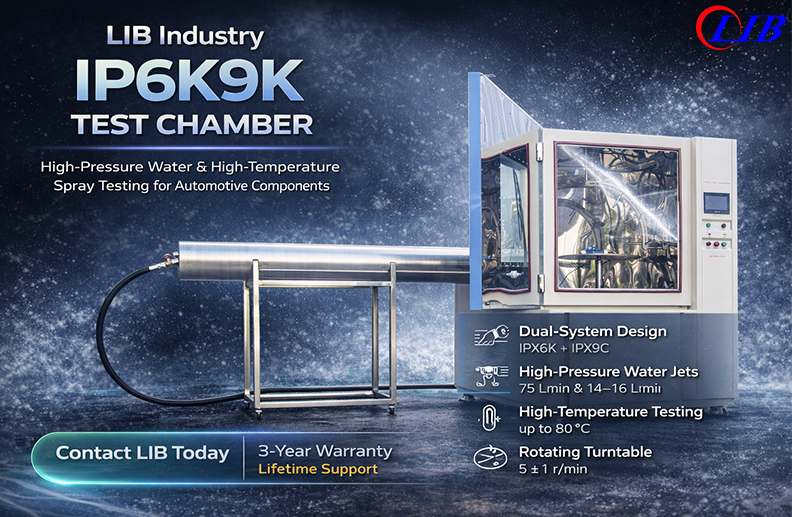

Sebuah tes repeatable yang membutuhkan lebih dari pompa dan nosel semprot. Tekanan, aliran, suhu, jarak, rotasi, dan sudut semprot harus tetap dalam rentang yang diperlukan.Peralatan tekanan tinggi LIB IP6K9KDibuat untuk tes ingress air IPX6K dan IPX9K, sehingga para teknisi dapat menguji jet air yang kuat dan pembersihan tekanan tinggi panas dalam satu sistem kontrol.

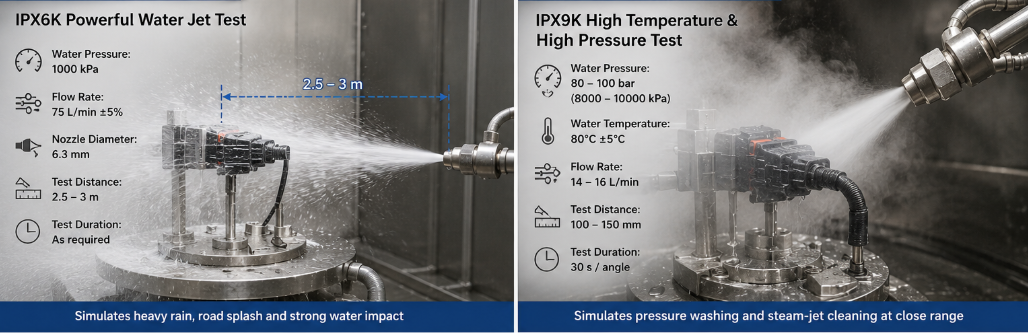

Untuk pengujian IPX6K, konektor terlihat pada jet air yang kuat dengan nozel 6.3mm. Pengaturan khas menggunakan tekanan air 1000 kPa, laju aliran 75 L/menit ± 5%, dan jarak semprot antara 2.5 m dan 3 m. Ini menghasilkan cipratan Jalan berat, semprotan pembersih, dan dampak air pada area harness eksterior.
Pengujian ini berguna sebelum IPX9K karena itu menunjukkan apakah desain segel dasar dapat menahan air aliran tinggi dari jarak layanan praktis.
UntukPengujian IPX9K, Jet air menjadi lebih panas, lebih dekat, dan jauh lebih agresif. Kondisi pengujian menggunakan 8000-10000 kPa, sama dengan 8-10 MPa atau 100 bar. Laju aliran adalah 14-16 L/menit. Suhu air umumnya 80 °C ± 5 °C.
Kombinasi ini serangan konektor dalam dua cara. Tekanan mencoba menaruh air melalui celah terkecil. Panas mengubah perilaku plastik dan karet di sekitar garis segel. Konektor yang lulus tes ini memiliki bukti yang lebih kuat untuk keandalan pencucian tekanan dalam layanan kendaraan nyata.
.png "Automotive_Connector_IP6K9K_Testing_for_Washdown_Reliability_(2).png")
Semprotan IPX9K digunakan pada empat sudut: 0 °, 30 °, 60 °, dan 90 °. Setiap posisi disemprotkan selama 30 detik, memberikan total waktu semprot 120 detik. Jarak nosel biasanya 100-150mm dari permukaan uji, sementara platform berputar sekitar 5 ± 1 rpm.
Ini masalah bagi konektor karena pencucian yang nyata tidak hanya menyebabkan bagian depan. Jet dapat mendarat dari sisi, di bawah kait, sekitar boot, atau langsung ke kabel keluar.
Menguji kedua tingkat dalam satu ruang membantu menjaga aliran kerja tetap bersih. Para teknisi dapat menjalankan IPX6K untuk memeriksa resistensi jet aliran tinggi, kemudian beralih ke IPX9K untuk semprotan tekanan tinggi panas tanpa memindahkan proyek ke rig terpisah. Kontrol nosel stabil, regulasi tekanan, pemanasan air, sirkulasi, filtrasi, dan program otomatis mengurangi kemungkinan uji variasi antar batch.

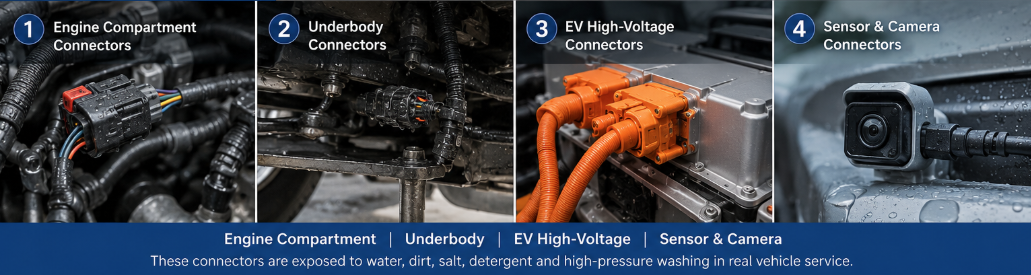

Tidak setiap konektor pada kendaraan mengalami risiko pencucian yang sama. Kebutuhan untuk pengujian konektor ISO 20653 meningkat secara signifikan ketika konektor dipasang pada zona yang basah, Kotor, panas, atau terbuka.
.png "Automotive_Connector_IP6K9K_Testing_for_Washdown_Reliability_(1).png")
Konektor kompartemen mesin mungkin wajah air panas setelah layanan pembersihan. Heat cycling sudah lama segel, jadi pengujian konektor tahan air IP69K memberikan data berguna pada apakah segel masih menempel ketika semprotan panas mencapai perumahan.
Konektor bagian bawah tubuh mengumpulkan lumpur, garam, debu kerikil, dan residu deterjen. Mesin cuci bertekanan sering bertujuan langsung ke daerah ini. Pengujian penyegelan konektor sasis harus memperhatikan backshell, outlet kabel, dan arah pemasangan.
EV konektor tegangan tinggi tes tahan air memerlukan pemeriksaan hati-hati setelah eksposur semprot. Bahkan kelembapan kecil di dalam konektor dapat mempengaruhi ketahanan insulasi. Pengujian IPX9K berharga untuk antarmuka Pak baterai, konektor terkait pengisian, memanfaatkan drive motor, dan routing tegangan tinggi bagian bawah.
Radar, kamera, sensor parkir, dan konektor pencahayaan sering dipasang di dekat bumper atau potongan eksterior. Bagian-bagian ini dapat menghadap Langsung semprot pada jarak dekat selama pencucian mobil. Tes pencucian tekanan membantu menemukan kebocoran sebelum pengembalian bidang dimulai.
Konektor harness kawat pengujian tahan air harus termasuk kondisi perakitan penuh, tidak hanya bagian konektor plastik. Radius lipatan kawat, posisi pengikat kabel, kompresi segel, dan boot cocok semua dapat mengubah jalur kebocoran.
Sebuah laporan uji yang baik harus menunjukkan lebih dari berlalu atau gagal. Harus mencatat kondisi uji, orientasi sampel, keadaan listrik, metode pemeriksaan, dan temuan post-test.
Sebelum menguji, Periksa permukaan gasket, tanda kompresi, membakar, flash, dan segel tempat duduk. Setelah pengujian, buka konektor hanya sesuai dengan metode inspeksi yang telah disepakati. Mencari tetesan, pelacak kelembaban, perubahan warna, atau air yang terjebak di dekat rongga terminal.
Entri kabel adalah salah satu titik lemah yang paling umum. Memeriksa segel kawat, penjepit lapisan belakang, grommet, dan sambungan housing. Celah kecil bisa menjadi jalur bocor ketika jet bar 80-100 bertujuan dari sisi.
Pemeriksaan listrik Post-test sering termasuk ketahanan kontak, ketahanan isolasi, kekuatan dielektrik, dan pemeriksaan sinyal fungsional. Untuk konektor sensor bertenaga, para insinyur juga dapat menjalankan tes IPX9K dalam keadaan terhubung untuk melihat apakah sistem melaporkan kesalahan terputus-putus selama dampak semprot.
Repeatabilitas tergantung pada pengaturan stabil. Laporan praktis harus menyertakan:
· Tekanan air: 8000-10000 Mako untuk IPX9K.
· Suhu air: 80 °C ± 5 °C.
· Laju aliran: 14-16 L/menit.
· Jarak semprot: 100-150mm.
· Sudut semprot: 0 °, 30 °, 60 °, dan 90 °.
· Waktu eksposur: 30 detik pada setiap sudut.
· Kecepatan Platform: sekitar 5 ± 1 rpm.
Angka ini membuat hasil berguna untuk ulasan desain, persetujuan pemasok, dan audit kualitas.
 |  |
Lab pengujian konektor membutuhkan kondisi uji yang stabil, operasi sederhana, dan catatan yang andal. LIBAlat tekanan tinggi IP6K9KMendukung jet air parah dan tes semprotan tekanan panas, memberikan tim otomotif cara praktis untuk memvalidasi penyegelan konektor sebelum peluncuran kendaraan.
Sistem mendukung mode IPX6K dan IPX9K dalam satu unit. Untuk proyek konektor, Ini menghemat ruang lantai dan mengurangi kebutuhan untuk memindahkan sampel antar mesin yang berbeda. Sebuah lab dapat menguji tahan percikan jalan dan ketahanan tekanan pencucian dalam proses tertaut.
Hasil uji konektor IP69K akurat tergantung pada jarak nosel, sudut semprot, tekanan, dan waktu. Program pengontrol membantu operator menjaga setiap tes konsisten, terutama ketika menguji beberapa varian konektor atau membandingkan perubahan desain segel.
Sirkulasi air dan desain penyaringan membantu menjaga kinerja semprot tetap stabil selama tes berulang. Ini berguna untuk lab menjalankan konektor, sensor, lampu, modul kontrol, dan rakitan rangkaian pada jadwal normal.
Kontrol Otomatis mendukung tekanan repeatable, aliran, pemanasan, rotasi, dan waktu. Untuk tim teknik, Hal ini mengurangi kesalahan manual dan membuat catatan uji lebih mudah membandingkan di seluruh kelompok sampel.
Xi'an LIB industri simulasi lingkunganProdusen ruang tes lingkungan untuk otomotif, elektronik, aerospace, pertahanan, medis, telekomunikasi, baterai, dan pengujian material. Kisaran produknya mencakup ruang suhu dan kelembaban, bilik korosi, ruang IP debu dan air, ruang pelapisan cuaca, bilik langsung, dan sistem uji khusus.
Sebagai pemasok peralatan tekanan tinggi IP6K9K, LIB menyediakan peralatan untuk pengujian konektor ISO 20653 dan validasi ingress air terkait. Perusahaan mendukung desain, manufaktur, pengiriman, instalasi, pelatihan, dokumentasi kalibrasi, dan layanan purnajual. Untuk tim membangun kapasitas uji konektor otomotif, campuran peralatan dan layanan ini berharga karena bilik harus tetap akurat setelah pemasangan, tidak hanya selama penerimaan pabrik.
Cuci dengan tekanan adalah acara singkat, tetapi dapat terpapar desain konektor lemah dalam hitungan detik. Pengujian imersi IP67 saja tidak dapat menunjukkan bagaimana konektor terjebak ketika 80 °C air mencapai rumah pada 100 bar dari 100-150mm jauh.
Pengujian IP6K9K konektor otomotif memberi para teknisi pandangan yang lebih kuat tentang risiko pencucian nyata. Ini memeriksa kompresi segel, desain masuk kabel, celah perumahan, area selot, dan perilaku listrik setelah semprotan tekanan tinggi panas. Dengan LIBAlat tekanan tinggi IP6K9K, Labs dapat menjalankan tes IPX6K dan IPX9K dalam kondisi yang dikontrol dan mengambil keputusan segel sebelum kegagalan mencapai kendaraan.
Uji terbaik adalah uji konektor IPX9K atau IP69K di bawah kondisi terkait ISO 20653. Ini menggunakan semprotan air tekanan tinggi panas pada 80-100 bar, 80 °C ± 5 °C, 14-16 L/menit, dan empat sudut semprot dari jarak pendek.
IP67 berguna untuk pencelupan sementara, tapi itu tidak cukup untuk konektor terkena pencucian tekanan. IP69K memeriksa semprotan tekanan tinggi panas, yang menciptakan tantangan penyegelan yang berbeda.
Ya. Peralatan tekanan tinggi LIB IP6K9K dirancang untuk pengujian jet air kuat IPX6K dan pengujian semprot tekanan tinggi IPX9K dalam satu sistem.
Komponen umum termasuk rumah sensor, modul kamera, rakitan pencahayaan, unit kontrol, antarmuka Pak baterai, komponen terkait pengisian, elektronik bawah Bodi, dan rakitan kabel terkena pencucian langsung.
Industri LIB menyediakan berbagai macam solusi uji lingkungan, termasukAlat tes debu IPUntuk IEC 60529 IP5X/IP6X,Sistem uji semprotan air dan hujan IP (IPX1-IPX9K), Pasir dan ruang tes debu untukSimulasi peniup debu MIL-STD-810, DanRuang tes suhu dan kelembabanUntuk pengujian keandalan tropis.
