Ruang tes kejutan termal: Tiga Prinsip kerja utama

Apr 16 2024

Table of Content [Hide]

Pengenalan: memahami adanya getaran panas & mengapa penting

Dalam pengujian keandalan modern, ruang uji goncangan termal industri LIB sangat penting untuk mengevaluasi bagaimana produk menahan perubahan suhu mendadak dan ekstrim. Pemanasan dan pendinginan yang cepat dapat menyebabkan stres mekanis, kelelahan bahan, dan kegagalan komponen, membuat suhu bersepeda tes penting untuk daya tahan produk. Industri seperti elektronik, otomotif, ruang angkasa, dan manufaktur baterai bergantung pada pengujian kejutan termal untuk memastikan kinerja dan keamanan dalam kondisi dunia nyata.

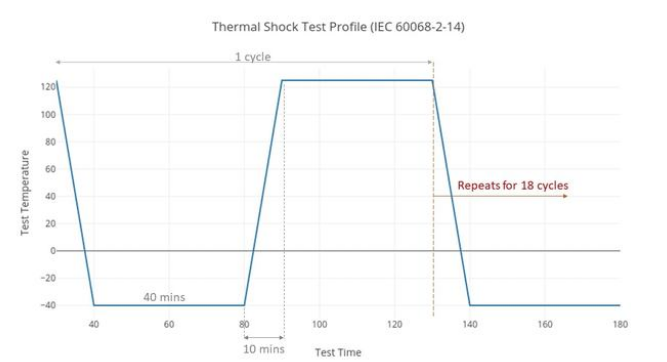

Putaran getaran suhu

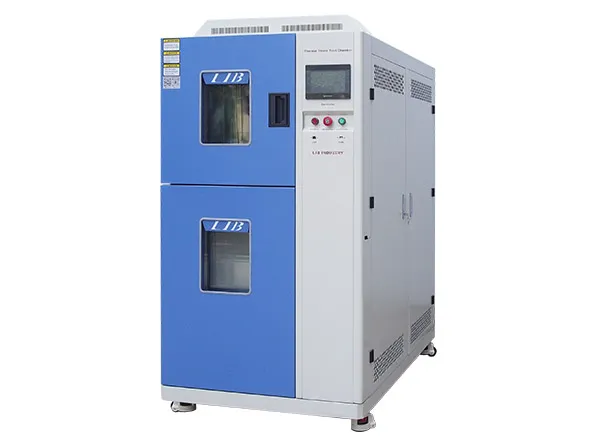

Industri LIB menyediakan keduanyaDua ruangDanRuang tes kejutan termal tiga ruang, Dirancang untuk memenuhi berbagai kebutuhan pengujian. Model dua ruang menghadirkan suhu tinggi dan zona suhu rendah dengan gerakan keranjang otomatis, sementara model tiga ruang termasuk zona uji khusus untuk operasi fleksibel dengan suhu tinggi, suhu rendah, atau sistem pengujian kejut termal penuh.

3 prinsip kerja utama ruang tes kejutan termal industri LIB

Inti dari pengujian kejutan termal kebohongan pada tiga prinsip kerja utama dari LIB ruang tes suhu industri:

1. Kontrol zona suhu tinggi

Zona suhu tinggi menggunakan sinyal perbandingan untuk mengatur rasio on/off relay solid-state. Dipadukan dengan rangkaian logika PID dari pengontrol yang dapat diprogram, Hal ini memastikan keluaran pemanas yang presisi dan kontrol suhu otomatis. Produk terkena suhu hingga 200 °C dengan fluktuasi dalam ± 0.5 °C, memungkinkan simulasi stres termal yang konsisten.

2. Pendingin zona suhu rendah

Pada zona suhu rendah, pendingin melewati katup pelambatan ke dalam evaporator di dalam ruang. Di sini, ia menyerap panas dari lingkungan uji, uap, dan ditarik kembali ke dalam kompresor. Siklus ini memungkinkan pendinginan cepat hingga-65 °C, dengan pemulihan penuh dalam waktu kurang dari 5 menit. Proses ini memastikan eksposur suhu rendah yang akurat dan andal untuk setiap sampel uji.

2 jenis ruang tes kejutan termal zona suhu tinggi dan rendah

3. Peluncuran zona uji & sirkulasi udara

Untuk ruang tes kejutan termal tiga ruang, Zona uji beroperasi melalui katup udara suhu tinggi dan rendah otomatis. Dengan beralih antara sirkuit udara panas dan dingin, closed-lSistem sirkulasi udara oop membentuk dengan ruang suhu tinggi atau suhu rendah, memungkinkan perubahan suhu yang cepat tanpa memindahkan sampel dan memastikan tes bersepeda suhu yang stabil dan tahan ulang.

Untuk ruang tes kejutan termal dua ruang, Keranjang sampel dipindahkan secara mekanis antara zona suhu tinggi dan suhu rendah. Perubahan ini mencapai efek kejut termal yang sama, memungkinkan produk mengalami transisi suhu yang cepat, sementara ruangan mempertahankan kontrol suhu yang tepat dan kondisi pengujian yang konsisten.


Ruang uji getaran termal 2 zona	Ruang tes kejutan termal 3 zona

Tiga Prinsip ini bekerja bersama untuk menyederhanakan guncangan termal lingkungan nyata, memberitahukan perubahan kimia, fisik, dan mekanik dalam bahan dan komponen yang telah diuji.

Spesifikasi penting & standar Global dari ruang tes kejutan termal industri LIB

Ruang tes kejutan termal industri LIB dirancang untuk presisi dan keandalan tinggi, dengan spesifikasi utama sebagai berikut:

Model	TS-162	TS-340	TS-500
Dimensi Internal (mm)	300 × 300 × 250	450 × 450 × 3-60	650 × 650 × 500
Volume Interior	72L	211L
Kapasitas pemuatan	20kg	30kg	50kg
Rentang suhu tinggi	20 °C-200 °C
Rentang suhu rendah	-65 °C ~ -5 °C
Waktu pemanasan	Sekitar EW 200 °C dalam waktu 30 menit
Waktu pendinginan	Suasana colokan-70 °C dalam 30 menit
Fluktuasi suhu	≤ ± 0.5 °C
≤ 5 menit
Pengontrol	Layar sentuh LCD yang dapat diprogram, koneksi Ethernet
Bahan Interior	SUS304 stainless steel
Konfigurasi standar	2 rak

Peralatan Uji termal mematuhi IEC 60068-2-14, MIL-STD-883H, memastikan kredibilitas pengujian internasional. Hal ini membuat ruang industri LIB cocok untuk jaminan kualitas, pengembangan produk, dan pengujian kepatuhan terhadap peraturan.

Solusi uji kejut termal kustom

Selain ruang standar dan ruang tes goncangan termal tiga ruang, industri LIB menawarkan berbagai solusi khusus untuk persyaratan pengujian khusus, termasuk:

Konfigurasi kustom ini memungkinkan para teknisi untuk mereplikasi lingkungan ekstrem.

Kasus dunia nyata: tes keandalan Sensor otomotif 100 siklus menggunakan LIB ruang tes kejutan termal industri

Contoh casing-uji keandalan Sensor otomotif

Produsen elektronik otomotif menguji modul sensor suhu yang dirancang untuk kompartemen mesin. Tujuannya adalah untuk menilai apakah modul bisa menahan siklus berulang dari-65 °C hingga 150 °C.

Proses uji: - 10 sensor tetap di zona uji ruang tes kejut termal tiga ruang (Model TS-340).
-Setiap siklus: 30 menit dalam zona suhu rendah, <10 detik transfer, kemudian 30 menit dalam zona suhu tinggi.
-100 CycleDilakukan, dipantau secara terus melalui akuisisi data.

Hasil: Semua sensor dipertahankan fungsi penuh. Satu menunjukkan penyimpangan kecil dalam toleransi, sementara yang lain tetap stabil. Ruang uji goncangan termal industri LIB memberikan transisi suhu yang cepat, stabil, dan kondisi uji repeatable, memberikan data keandalan yang akurat untuk klien.

Kasus ini menunjukkan bagaimana para insinyur industri LIB membantu para insinyur memverifikasi daya tahan, mengoptimalkan desain, dan mengurangi risiko garansi.

Solusi Khusus & dukungan penuh dengan ruang tes kejutan termal industri LIB

Mengapa memilih ruang tes kejutan termal industri LIB?

1. Pengalaman lebih dari 16 tahun dalam manufaktur ruang uji lingkungan.
2. Kontrol suhu presisi tinggi (± 0.5 °C) dan pemulihan cepat (≤ 5 menit).
3. Konfigurasi fleksibel: model dua ruang atau tiga ruang untuk beragam aplikasi.
4. CE dan bersertifikasi ISO, memastikan kepatuhan internasional.

Ambil tindakan hari ini-dengan dukungan penuh dengan industri LIB

Anda menerima:
-Garansi 3 tahun untuk suku cadang dan kinerja
-Dukungan teknis seumur hidup untuk pemasangan, kalibrasi, dan pemecahan masalah
-Jaringan layanan Global untuk respons cepat

Hubungi industri LIBInquiry@libtestchamber.comUntuk menyesuaikan solusi ruang uji kejutan termal Anda. Pastikan produk Anda bertahan dalam kondisi ekstrem, meningkatkan kualitas, dan mendapatkan kepercayaan diri pelanggan Anda melalui tes bersepeda suhu profesional.
