Produk elektronik yang digunakan di luar ruangan, dalam kendaraan, dekat mesin, atau dalam perangkat lapangan portabel sering menghadapi dua risiko utama: debu halus dan kontak air jangka pendek. Sebuah kotak tertutup mungkin terlihat kokoh dari luar. Namun ada celah kecil di sekitar sekrup, port, kelenjar kabel, Gasket, dan membran ventilasi masih dapat membiarkan debu atau air sampai di dalamnya. Hal ini dapat memengaruhi papan sirkuit, baterai, sensor, atau konektor.Alat uji IP67Memberikan elektronik pembuat cara yang andal untuk memeriksa apakah penutup memenuhi kebutuhan pencelupan debu dan sementara sebelum produksi penuh dimulai.
IP67 didefinisikan di bawahStandar perlindungan ingress IEC 60529, Yang mengelompokkan bagaimana kandang dengan baik tahan terhadap partikel padat dan cairan.
Ini terdiri dari dua tingkat perlindungan:
IP6X (perlindungan ketat debu)
IPX7 (perlindungan pencelupan air sementara)
Bersama-sama, IP67 mewakili salah satu tingkat perlindungan yang paling banyak dibutuhkan untuk elektronik luar ruangan dan industri.
IP6X berarti kandang benar-benar kedap debu di bawah kondisi uji standar.
Tidak seperti peringkat yang lebih rendah, IP6X memastikan hal tersebutTidak ada partikel debu yang halus yang dapat memasuki struktur internal, Bahkan setelah eksposur yang lama.
Debu YANG BAGUS dapat menyebabkan:
Kontaminasi permukaan PCB
Degradasi kontak konektor
Sensor gangguan optik
Penyumbat saluran pendingin
Akselerasi korosi jangka panjang
Bahkan instruksi debu yang tidak terlihat dapat menyebabkan degradasi kinerja jangka panjang, membuat pengujian IP6X penting sebelum rilis produksi.
IPX7 mengevaluasi apakah kandang dapat bertahanPerendaman air sementara selama 30 menitTanpa masuknya berbahaya.
Durasi:30 menit
Kedalaman:
Perangkat kecil: titik terendah 1,000mm di bawah permukaan air
Perangkat besar: titik tertinggi 150mm di bawah permukaan air
IPX7 tidak berarti tahan air untuk operasi bawah air berkelanjutan.
Hanya memverifikasi ketahanan terhadap:
Eksposur hujan
Flooding sementara
Pencelupan tidak disengaja
Membersihkan eksposur air
Pengujian Elektronik IP67 penting untuk produk terkena debu, percikan air, atau pencelupan sementara, terutama di mana kegagalan penyegelan dapat menyebabkan kerusakan medan mahal.
Digunakan di lingkungan luar ruangan seperti jalan-jalan, atap, pertanian, dan situs industri. Perangkat ini harus menahan debu, hujan, dan faktur air. Contoh umum termasuk pengendali streetlight, kotak persimpangan kamera keamanan, sensor lingkungan, dan modul komunikasi.
Ponsel cerdas, produk mudah dipakai, dan perangkat portabel sering terkena keringat, hujan, dan debu. Titik penyegelan lemah seperti tombol, port, dan penutup dapat dengan mudah mengizinkan ingress, membuat pengujian IP67 penting untuk verifikasi daya tahan.
Termasuk rumah sensor, modul kontrol, konektor, dan komponen terkait baterai. Bagian-bagian ini dapat menghadapi debu, cipratan air, dan proses pembersihan, di mana ingress air dapat berdampak keamanan dan kinerja.
Digunakan di pabrik, gudang, pertanian, dan instalasi luar ruangan. Perangkat ini terkena debu berat dan pembersihan sesekali, membutuhkan perlindungan penutup yang andal.
Sebuah tes hanya berguna saat pengaturannya berulang. UntukPengujian Elektronik IP67, Produsen harus memperhatikan jenis debu, jumlah debu, kondisi tekanan sampel, kedalaman air, waktu imersi, dan inspeksi pasca tes.
Bagian tes | Persyaratan utama | Checkpoint praktis |
Uji tahan debu IP6X | Perlindungan kedap debu | Tidak ada debu yang terlihat di dalam selungkup setelah tes yang ditentukan |
Debu uji | Bubuk Talcum disaring melalui saringan | Diameter kawat 50 μm dan celah nominal 75 μm |
Jumlah debu | 2 kg per mvdc volume kamar | Talc tidak boleh digunakan kembali melebihi batas siklus yang diizinkan |
Uji celup IPX7 | Perendaman air sementara | 30 menit di bawah kedalaman air yang diperlukan |
Kedalaman IPX7 | 1,000mm di bawah permukaan air untuk penutup kecil, atau 150mm di atas titik tertinggi untuk penutup yang lebih besar | Produk ditempatkan dalam posisi pelayanan normal bila diperlukan |
Untuk perlengkapan uji tahan debu, praktek uji terkait IEC 60529 secara umum menggunakan bubuk talcum yang dapat melewati saringan jaring persegi dengan diameter kawat 50 μm dan celah 75 μm, dengan 2 kg talc per meter kubik volume kamar.
Sebelum menjalankan pengujian IP67, sampel harus sesuai dengan konfigurasi produksi sebenarnya. Sekrup yang hilang, lem sementara, konektor longgar, atau gasket non-final dapat membuat hasil menyesatkan. Sebuah sampel lab yang melewati dengan sealant yang diterapkan dengan tangan mungkin masih gagal setelah perakitan otomatis.
Persiapan harus menyertakan catatan:
· Versi gambar produk
· Bahan segel dan kekerasan
· Nilai torsi sekrup
· Jenis kelenjar kabel
· Kondisi tutup konektor
· Orientasi uji
· Status Power-on atau power-off
· Penampilan awal dan fungsi
Pengujian Elektronik tahan debu menggunakan sirkulasi talc pengontrol untuk menantang selungkup. Tujuannya adalah untuk mengungkapkan sasaran penyegelan di sekitar permukaan Seret, entri kabel, ventilasi, dan suku cadang bergerak.
Perangkat di bawah tes ditempatkan di dalam ruang debu. Jika kandang memiliki perubahan tekanan selama operasi normal, koneksi vakum dapat digunakan untuk membuat perbedaan tekanan. Ini umum untuk produk di mana tekanan udara internal mungkin jatuh selama pendinginan atau bersepeda termal.
Sampel harus diposisikan karena akan digunakan di lapangan. Untuk pengontrol terpasang di dinding, arah masuk kabel tidak boleh diabaikan. Untuk perangkat genggam, tombol dan posisi port perlu menghadap paparan debu yang realistis.
Selama pengujian, bubuk Talek halus disimpan tetap ditahan di dalam ruangan. Aliran udara stabil berarti karena zona mati di ruang dapat menyebabkan paparan tidak merata. Peralatan Uji tahan debu yang dirancang dengan baik menjaga debu bergerak di sekitar sampel sementara mengontrol kebocoran untuk melindungi ruang lab.
Setelah siklus eksposur, sampel dihapus dan dibuka dengan hati-hati. Pemeriksaan berfokus pada tanda debu di sekitar segel, area PCB internal, rongga konektor, tepi tampilan, dan membran keseimbangan tekanan. Untuk IP6X, debu yang terlihat di dalam area perlindungan adalah tanda peringatan serius.
Pengujian Elektronik tahan air IPX7 didasarkan pada pencelupan sementara. Tes penampilan sederhana, tapi rincian penanganan kecil dapat mengubah hasilnya.
 |  |
Area uji | Pijakan kaki |
 |  |
Panel Kontrol | Kunci pengaman |
Tangki imersi harus memberikan kedalaman yang cukup untuk kondisi uji yang diperlukan. Produk harus ditempatkan dalam posisi layanannya kecuali rencana uji mendefinisikan orientasi lain. Aksesori seperti tutup, sumbat, dan kelenjar kabel harus dipasang karena digunakan dalam penggunaan sebenarnya.
Waktu eksposur IPX7 standar adalah 30 menit. Selama periode ini, kandang mengalami tekanan air dari semua permukaan terbenam. Gasket lemah mungkin tidak bocor selama beberapa menit pertama, tetapi jalur kapiler di sekitar sekrup atau konektor dapat terbuka secara bertahap.
Setelah perendaman, permukaan luar harus dikeringkan sebelum dibuka. Pemeriksaan harus memisahkan air eksternal yang tidak berbahaya dari masuknya internal aktual. Pemeriksaan fungsional dapat mencakup pengujian nyala, respons tampilan, pemeriksaan isolasi, sinyal komunikasi, fungsi pengisian, dan stabilitas pembacaan sensor.
Peralatan Uji yang dapat diandalkan membantu mengurangi kekhawatiran dalam kualifikasi produk. Peralatan Uji IP67 LIB menggabungkan kebutuhan pengujian tahan debu dan tahan air untuk produsen yang bekerja dengan penutup elektronik, perangkat luar ruangan, suku cadang otomotif, produk pencahayaan, dan peralatan industri. Solusi IP67 mencakup verifikasi ingress debu IP6X dan imersi air sementara IPX7 sesuai dengan kebutuhan pengujian terkait IEC 60529.
Pengaturan pengujian IP67 LIB termasuk peralatan uji debu IP6X dan peralatan perendaman air IPX7. Struktur ini memungkinkan produsen untuk menjalankan pemeriksaan celupan debu dan air sebagai tes terpisah dan dikontrol, bukannya merawat IP67 sebagai eksposur kasar tunggal.
Peralatan Uji debu mendukung sirkulasi debu terkendali, struktur ruang tertutup, operasi yang dapat diprogram, dan volume ruang cocok untuk ukuran kandang elektronik yang berbeda. Parameter terkait debu yang terdaftar mencakup diameter kawat 50 μm, celah nominal 75 μm, kondisi uji kelembaban rendah, dan pengaturan waktu uji yang dapat disesuaikan.

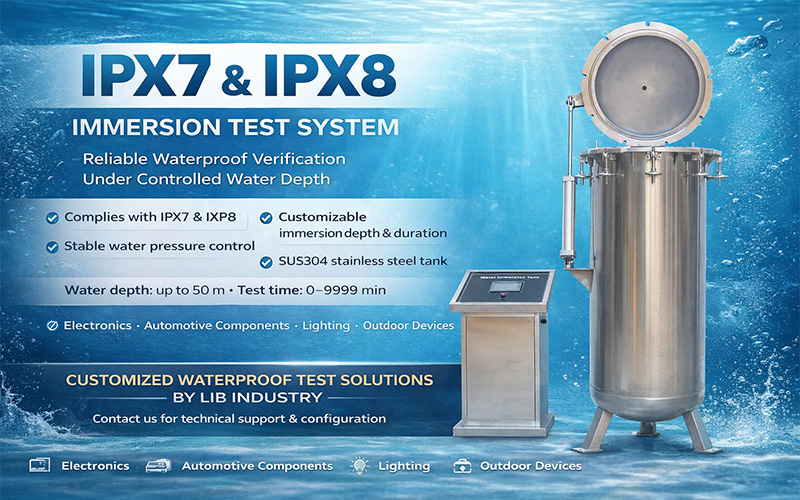

Peralatan imersi air dibuat untuk dikendalikan kedalaman air dan simulasi tekanan. Sistem imersi yang terdaftar di LIB mencakup struktur tangki silinder, tutup pneumatik, pasokan air otomatis, dan kemampuan tekanan setara dengan kedalaman air 50 m, mendukung IPX7 dan pekerjaan validasi yang diperpanjang di mana diperlukan.
Xi'an LIB industri simulasi lingkunganTelah bekerja di ruang tes lingkungan sejak tahun 2009, dengan produk yang mencakup suhu dan ruang iklim, ruang korosi, ruang IP debu dan air, bilik cuaca, dan ruang tes khusus. Perusahaan ini juga menyediakan desain, manufaktur, penjualan, layanan, pemasangan, pelatihan, dan dukungan purnajual untuk pelanggan global.
Pembuat elektronik menguntungkan karena pengujian kandang jarang berdiri sendiri. Sebuah perangkat yang melewati IP67 mungkin masih membutuhkan tes panas, kelembaban, kabut garam, UV, atau getaran. Cakupan penuh LIB membantu tim membuat paket keandalan lengkap di sekitar pengujian kandang IP67.
Dalam validasi dunia nyata, IP67 hanya satu bagian dari keandalan produk. Sebagian besar perangkat elektronik memerlukan pengujian di beberapa kondisi lingkungan melalui debu dan tahan air.
Untuk memenuhi kebutuhan ini,Industri LIBMenyediakanSolusi laboratorium pengujian IP penuh kustom, Termasuk:
Sistem pengujian debu IP5X / IP6X
Sistem pengujian ingress air IPX1-IPX9K
Tata letak lab uji IP terintegrasi untuk Litbang dan produksi
Sistem tes suhu, kelembaban, debu, dan air gabungan
Desain ruang khusus untuk produk nonstandar
Pendekatan terintegrasi ini membantu produsen membangunSistem validasi perlindungan ingress lengkap, Meningkatkan efisiensi pengujian dan mengurangi celah antara berbagai tahap uji lingkungan.
