Air jarang memasuki produk dengan cara yang dramatis terlebih dahulu. Dalam banyak aplikasi nyata, kegagalan dimulai dengan tenunan lambat dari langit-langit, kondensasi dari sistem HVAC, air yang berjalan bersama kabel, atau tetesan jatuh ke panel kontrol saat pembersihan. Untuk penutup Listrik, konektor, luminer dalam ruangan, perangkat medis, produk rumah pintar, dan elektronik industri, bahkan tetesan kecil dapat menyebabkan korosi, kegagalan insulasi, sinyal palsu, atau operasi yang tidak aman.

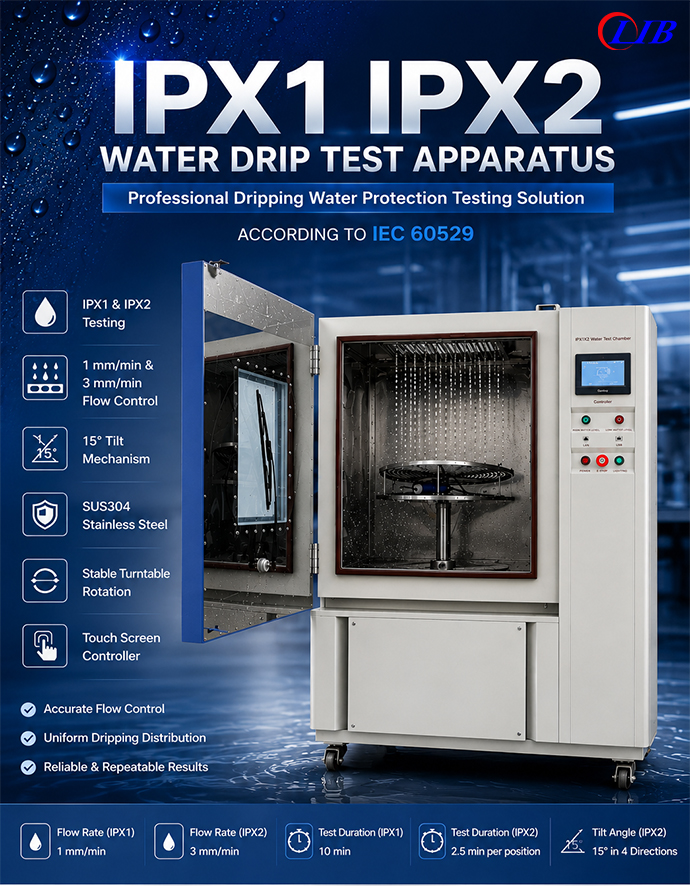

AnAlat uji tetesan air IPX1 IPX2Dirancang untuk jenis risiko ini. Itu menciptakan kondisi air dripping yang terkendali sehingga para teknisi dapat mengevaluasi apakah Sebuah penutup melindungi komponen internal dari masuknya air berbahaya di bawah persyaratan uji IEC 60529. Meskipun pengujian itu sendiri terlihat sederhana, faktor seperti laju aliran, posisi sampel, sudut kemiringan, dan distribusi tetes semua memengaruhi hasil akhir.
Sebuah alat uji tetesan air IPX1 IPX2 adalah sebuah sistem air tetes yang dikontrol untuk mengevaluasi dua tingkat perlindungan tahan air pertama dari Kode IP. Air melewati lubang yang didistribusikan dengan Rata dalam nampan tetes yang diposisikan di atas sampel, menciptakan tetesan air vertikal di atas peralatan yang sedang diuji.
Tidak seperti semprot, jet, atau pengujian pencelupan, IPX1 dan IPX2 fokus pada tetesan jatuh bertekanan rendah. Pengujian ini menyederhanakan kondisi seperti kebocoran atap, kondensasi, atau sedikit menetes bersudut selama layanan normal.
Sebuah sistem typical meliputi:
Nampan tetes dengan lubang seragam
Kontrol aliran air yang dapat disesuaikan
Meja putar untuk sampel
Mekanisme tilt 15 ° untuk pengujian IPX2
Sistem filtrasi dan sirkulasi air
Pengontrol yang dapat diprogram
Struktur ruang kerja baja tahan karat
Distribusi air yang stabil dan repeatable sangat penting. Lubang tetes yang terhalang, aliran yang tidak merata, atau tekanan yang tidak stabil dapat menyebabkan hasil yang tidak akurat dan penilaian tidak konsisten/gagal.
Tingkat uji | Eksposur air | Posisi sampel | Laju aliran | Durasi tes |
IPX1 | Tetesan jatuh vertikal | Posisi operasi Normal, putar | 1mm/menit | 10 menit |
IPX2 | Jatuh vertikal pada penutup miring | Kemiringan 15 ° empat arah | 3mm/menit | 2.5 menit per posisi |
IPX1 mengevaluasi perlindungan terhadap air jatuh secara vertikal, sementara produk tetap dalam posisi operasi normal. IPX2 lebih menuntut karena pagar miring 15 ° ke empat arah, memungkinkan air untuk mengumpulkan jahitan, ventilasi, entri kabel, tombol, dan antarmuka gasket.
Produk yang melewati IPX1 mungkin masih gagal IPX2 jika air melewati sambungan tambahan atau jalur konektor selama paparan miring.
IEC 60529 menjelaskan sistem Kode IP untuk perlindungan penutup. Untuk IPX1 dan IPX2:
Air jatuh secara vertikal ke sampel
IPX1 menggunakan intensitas Air 1mm/menit
IPX2 menggunakan intensitas air 3mm/menit
IPX2 membutuhkan pengujian dalam empat posisi miring
Penerimaan berdasarkan apakah air menyebabkan efek berbahaya
Efek berbahaya tergantung pada standar dan aplikasi produk. Jejak kecil air di area drainase mungkin dapat diterima, sementara air mencapai bagian langsung, PC, terminal, sensor, atau hambatan isolasi biasanya dianggap gagal.
Sebelum pengujian, peralatan dalam pengujian harus diperiksa dan terdokumentasi, termasuk kondisi penutup, segel, entri kabel, dan status operasi. Sampel kemudian ditempatkan di posisi operasi normal pada meja putar.
Untuk pengujian IPX1, peralatan diatur ke 1mm/menit aliran air, dan sampel berputar sekitar 1 r/menit selama 10 menit. Tujuan tersebut adalah untuk simulasi paparan air menetes vertikal dalam kondisi pemasangan normal.
Untuk pengujian IPX2, sampelnya miring 15 ° dari posisi normal dan terkena dalam empat arah yang berbeda. Laju aliran air meningkat menjadi 3mm/menit, dengan setiap posisi diuji selama 2.5 menit.
Setelah eksposur, produk telah diperiksa untuk masuknya berbahaya. Para teknisi biasanya memeriksa suku cadang langsung, rongga konektor, area PCB, tampilan, permukaan isolasi, sakelar, dan titik masuk kabel. Pemeriksaan fungsional sering dilakukan sebelum dan setelah membuka penutup.
Hasil uji yang andal tergantung pada pengaturan yang sangat tepat. Baki tetes harus menyediakan distribusi air seragam melalui lubang bersih, tidak menghalangi. Suplai air dan kontrol aliran yang stabil penting karena fluktuasi tekanan dapat memengaruhi tingkat pencahayaan.
Sampel harus diposisikan mendekati mungkin untuk kondisi pemasangan aslinya. Arah kabel, orientasi pemasangan, dan jalur drainase dapat mempengaruhi perilaku air secara signifikan selama pengujian.
Sistem profesional biasanya meliputi:
Penyaringan air untuk mengurangi penyumbat lubang tetes
Tinggi sampel dapat disesuaikan
Rotasi meja putar stabil
Aliran dan kontrol waktu yang dapat diprogram
SUS304 stainless steel struktur internal
Fitur ini membantu meningkatkan repeatabilitas selama penggunaan laboratorium berkelanjutan.
Meskipun prosedurnya relatif sederhana, kesalahan pengujian sudah umum.
Masalah umum termasuk:
Menggunakan laju aliran IPX1 selama pengujian IPX2
Menguji IPX2 hanya dalam satu arah miring
Memulai timer sebelum aliran stabil
Mengabaikan lubang tetes diblokir
Routing kabel salah yang menciptakan jalur air yang tidak realistis
Rata pemeriksaan fungsional setelah eksposur
Satu masalah umum dalam pengujian konektor adalah pelacakan Air sepanjang kabel. Jika kabel diarahkan secara berbeda dari kondisi pemasangan sesungguhnya, hasil uji mungkin tidak mencerminkan kinerja lapangan aktual.
Peralatan yang baik harus memberikan uji coba yang stabil, repeatable, dan mudah dikontrol daripada hanya menghasilkan air menetes.
Poin pilihan penting termasuk:
Akurat 1mm/menit dan kontrol aliran 3mm/menit
Lubang tetes seragam 0.4mm
Rotasi meja putar stabil sekitar 1 r/menit
Fungsi kemiringan 15 ° yang andal
Pemosisian sampel yang dapat disesuaikan
Sistem filtrasi dan sirkulasi air
Konstruksi baja tahan karat SUS304
Pengontrol layar sentuh yang dapat diprogram
Jendela observasi untuk pemantauan
Perlindungan Keselamatan untuk kebocoran dan kekurangan air
Untuk laboratories yang menjalankan tes berulang di beberapa produk atau batch produksi, otomatisasi membantu mengurangi kesalahan operator dan meningkatkan konsistensi.
Dalam pengembangan produk praktis, pengujian IPX1 dan IPX2 seringkali hanya menjadi langkah pertama verifikasi. Banyak produk juga membutuhkan tingkat tahan air yang lebih tinggi atau perlindungan ingress debu sesuai dengan IEC 60529 dan standar terkait.
Industri LIB menyediakan berbagai macam debu IP dan peralatan uji tahan air, termasuk:
Peralatan Uji tahan air
Peralatan Uji Ingress debuIndustri LIB juga memproduksi ruang tes perlindungan debu untuk pengujian IP5X dan IP6X. Sistem umum termasuk:
|  |
Peralatan Uji tetes air IPX1 IPX2 industri LIB dirancang untuk simulasi tetes stabil dan penggunaan laboratorium jangka panjang. Sistem mendukung pengujian IPX1 pada 1mm/menit untuk 10 menit dan pengujian IPX2 pada 3mm/menit dengan empat posisi 15 °.
Peralatan menggunakan:
0.4mm lubang tetes dengan jarak 20mm
Struktur meja putar yang dapat disesuaikan
Kontrol layar sentuh warna dapat diprogram
Sistem pemurnian dan sirkulasi air
SUS304 ruang kerja stainless steel dan bagian kontak air
Untuk produsen konektor dan elektronik, kontrol aliran yang stabil dan pemosisian repeatalan membantu para teknisi membandingkan desain penyegelan dan konsistensi produksi dengan lebih efektif.
Industri LIB berfokus pada peralatan pengujian lingkungan yang andal untuk pengujian tahan air, tahan debu, iklim, dan korosi.
Mengapa memilih LIB industry:
Pengujian IEC 60529 yang stabil dan akurat
Konstruksi baja tahan karat SUS304
Tersedia Ukuran ruang kustom
Pengontrol layar sentuh yang mudah digunakan
Kinerja andal untuk pengujian laboratorium berkelanjutan
Dukungan Teknis profesional
Garansi 3 tahun
Dukungan layanan seumur hidup
Baik konektor pengujian, elektronik, produk penerangan, atau peralatan industri, industri LIB membantu pelanggan meningkatkan keandalan produk dengan solusi IP yang lengkap tahan air dan pengujian debu.
Hubungi industri LIB untuk peralatan pengujian lingkungan khusus dan dukungan teknis profesional.
Produk umum termasuk penutup Listrik, konektor, pencahayaan LED, perangkat rumah pintar, peralatan medis, sensor, adaptor daya, dan produk elektronik dalam ruangan terkena kondensasi atau tetes air.
Ya. Perlengkapan industri LIB IP penuh tahan air dan sistem pengujian ingress debu, termasuk peralatan tahan air IPX1-IPX8, ruang debu IP5X/IP6X, pasir dan ruang debu, dan sistem pengujian keandalan lingkungan terintegrasi.
Pemosisian kabel yang tidak tepat dapat membuat jalur air yang tidak realistis dan menghasilkan hasil yang tidak akurat. Pengaturan uji harus sesuai dengan kondisi instalasi yang dimaksud bila memungkinkan.
