Mengapa Uji Suhu Tinggi-Rendah Anda Gagal dan Cara Menghilangkan Hasil Palsu

Jun 05 2026

Table of Content [Hide]

Tujuan fundamental dari pengujian suhu tinggi dan rendah adalah untuk mengungkap kelemahan desain yang tersembunyi sebelum suatu produk memasuki pasar, jalur perakitan kendaraan, atau kabinet lapangan tanpa awak.

Ketika sebuah komponen gagal di dalam ruang termal, asumsi langsung seringkali adalah sampel uji yang cacat. Namun, insinyur keandalan yang berpengalaman tahu bahwa tidak semua kegagalan diciptakan sama. Sebagian besar kegagalan uji termal berasal dari variabel eksternal: pengaturan uji yang terganggu, aliran udara yang terdistorsi, penyimpangan sensor, atau stabilitas ruang yang buruk.

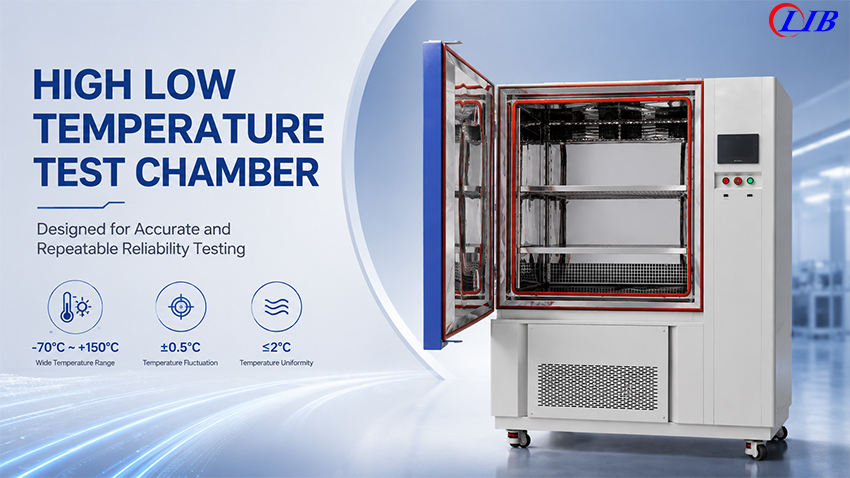

Bagi manajer jaminan kualitas dan tim pengadaan, kegagalan uji tidak berguna kecuali terbukti nyata, dapat diulang, dan dapat ditindaklanjuti untuk keperluan R&D. Panduan ini menguraikan akar penyebab kegagalan produk asli dan "alarm palsu" yang disebabkan oleh ruang, serta menjelaskan cara memilih mesin uji suhu tinggi rendah yang memberikan data murni.

Kegagalan Terkait Produk: Memahami Mekanika Tekanan Termal

Ketika suatu produk benar-benar gagal selama pengujian suhu tinggi, suhu rendah, atau siklus termal, hal ini biasanya disebabkan oleh batas fisik inheren dari materialnya. Material yang berbeda memuai, menyusut, dan menua pada tingkat yang bervariasi.

Pemicu Tekanan Termal

Suhu Rendah	Suhu Tinggi
Rapuhnya Material	Pelunakan & Deformasi Polimer
Hilangnya Segel/Elastisitas	Oksidasi & Penyimpangan yang Dipercepat

Kelelahan Siklik Berkelanjutan (CTE)

→ Retak Mikro & Sirkuit Terbuka

Ekspansi Termal, Kontraksi, dan Ketidakcocokan CTE

Sub-rakitan modern—seperti modul kontrol otomotif—mengintegrasikan logam, plastik, kaca, perekat, silikon, dan karet. Masing-masing material ini memiliki Koefisien Ekspansi Termal (CTE) yang berbeda.

Ketika disikluskan pada rentang ekstrem (misalnya, -40°C hingga +125°C, sambungan solder, pin konektor, dan antarmuka poting mengalami tekanan tarik dan tekan yang intens dan bergantian. Selama puluhan atau ratusan siklus, peristiwa tekanan mikroskopis ini berpuncak pada delaminasi antarmuka, retakan mikro, sirkuit terbuka, atau kegagalan segel struktural.

Rapuh Akibat Suhu Rendah

Pada suhu di bawah nol, polimer, elastomer, dan perekat struktural mengalami transisi menuju keadaan getas seperti kaca.

Plastik & Jaket: Isolasi kabel dan enklosur yang bertahan dalam uji jatuh pada suhu kamar dapat retak dengan mudah di bawah benturan minimal di penyimpanan dingin.

Segel Elastomer: O-ring kehilangan gaya penyegelannya saat mengeras, menciptakan jalur untuk hilangnya vakum atau kebocoran fluida.

Pelunakan, Deformasi, dan Penuaan Dipercepat Akibat Suhu Tinggi

Paparan berkepanjangan terhadap panas kering mengompromikan sifat fisik dan listrik secara bersamaan:

Rayapan Struktural: Enklosur plastik dan boss sekrup melunak, mengurangi tekanan pengencangan internal dan mengompromikan segel air berperingkat IP.

Penyimpangan Listrik: Suhu tinggi mempercepat reaksi kimia, merangsang oksidasi, menyebabkan penyimpangan kalibrasi sensor, dan meningkatkan tekanan internal paket baterai kepadatan tinggi (LIBs).

Kegagalan Terkait Mesin Uji Suhu Tinggi Rendah: Bahaya "Alarm Palsu"

Ruang uji lingkungan harus menjadi wasit netral. Jika ruang uji memperkenalkan variabel lingkungan yang tidak terkendali, hal itu dapat memicu kegagalan palsu (menolak desain yang sempurna) atau lolos palsu (mengirimkan bom waktu kepada pengguna akhir).

Fluktuasi Suhu Melampaui Toleransi

Dalam pengujian presisi—seperti pengujian Baterai Lithium-Ion (LIBs)—fluktuasi suhu jangka pendek di sekitar setpoint jauh lebih merusak daripada penyimpangan jangka panjang. Siklus mikro yang cepat dari suhu udara memberikan kejutan termal buatan pada elektronik sensitif.

Pengujian keandalan tingkat tinggi menuntut ruang yang mampu mengontrol batas ketat (≤ ±0,5°C) untuk menjamin bahwa tekanan yang tercatat secara ketat berasal dari profil dasar.

Ketidakseragaman Suhu Spasial

Jika distribusi udara di dalam ruang kerja direkayasa dengan buruk, gradien suhu akan terbentuk. Sampel yang ditempatkan langsung di dekat saluran pasokan udara utama akan mengalami pembebanan termal yang sangat berbeda dengan sampel yang terhalang di belakang perlengkapan besar.

Untuk menjaga kesetaraan di seluruh pengujian batch, keseragaman suhu spasial harus dijaga secara kaku pada ≤ 2°C.

Saluran Udara Keluar: Kecepatan Tinggi / Suhu Langsung → Sampel A: Tertekan Berlebihan

Zona Mati: Aliran Udara Terhalang → Sampel B: Kurang Tertekan

Hasil: Pengujian batch yang tidak adil dan data statistik yang rusak.

Waktu Pemulihan yang Berkepanjangan (Keterlambatan Termal)

Setiap kali pintu ruang dibuka untuk penyesuaian sampel, atau perangkat bertenaga massa tinggi dimuat, iklim internal terganggu.

Jika sistem refrigerasi dan pemanas bereaksi lamban, ruang dapat menghabiskan sebagian besar waktu diam yang ditentukan hanya untuk kembali ke setpoint.

Contoh: Perendaman terprogram 30 menit pada -40°C menjadi tidak valid jika ruang menghabiskan 12 menit dari waktu tersebut untuk pulih dari gangguan termal. Suhu inti aktual produk tidak pernah mencapai stabilisasi.

Kesalahan Pengaturan dan Operasional yang Merusak Data Uji

Bahkan ruang lingkungan yang paling canggih pun akan menghasilkan data yang tidak akurat jika pengaturan operasional melanggar termodinamika.

Waktu Perendaman yang Tidak Memadai

Suhu udara selalu mencapai setpoint target lebih cepat daripada massa inti sampel uji. Sementara PCB telanjang stabil dalam sekejap, rumah aluminium cor otomotif yang berat atau modul baterai padat memerlukan waktu perendaman yang berkepanjangan.

Menghentikan jam terlalu dini menyebabkan lolos palsu.

Hambatan Aliran Udara Akibat Kelebihan Beban

Menumpuk sampel uji dengan rapat, menempatkannya langsung di dinding bagian dalam ruang, atau memblokir plenum udara balik menghambat perpindahan panas konvektif.

Beban Panas Internal yang Tidak Diperhitungkan

Elektronik aktif, motor, lampu, dan siklus pengisian baterai melepaskan panas parasit ke dalam ruang.

Jika disipasi panas ini melebihi kapasitas pendinginan aktif ruang (misalnya, melebihi batas beban aktif 1000W), ruang akan gagal mempertahankan baseline suhu rendah.

Strategi Pemecahan Masalah: Mengisolasi Akar Penyebab

Ketika uji suhu tinggi-rendah gagal, para insinyur harus mengikuti matriks diagnostik terstruktur untuk menentukan tanggung jawab:

Kegagalan Uji Termal

Pola Kegagalan Spasial?

Bervariasi berdasarkan lokasi rak
Aliran udara terhalang / Zona tidak merata

→ Kesalahan Ruang / Pengaturan

Titik Kegagalan Universal?

Gagal pada suhu yang persis sama
Batas desain atau material

→ Cacat Produk Sejati

Analisis Pola Kegagalan Spasial

Jika kegagalan secara konsisten terjadi di zona tertentu dari ruang (misalnya, sudut kiri bawah), selidiki kecepatan dan keseragaman aliran udara lokal.

Jika kegagalan terjadi secara seragam terlepas dari penempatan, kemungkinan masalahnya adalah batas desain produk asli.

Audit Log Data Real-Time

Tinjau kurva kontinu setpoint vs. suhu aktual.

Periksa log untuk overshoot termal selama ramp cepat, pemicu alarm yang tidak terduga, atau penurunan yang disebabkan oleh fluktuasi daya tersembunyi.

Dokumentasikan Manifestasi Fisik

Ambil foto resolusi tinggi dari kepadatan muatan internal, routing kabel melalui port akses (memastikan segel pintu tidak terjepit), dan orientasi sampel relatif terhadap saluran udara.
