TheRuang getaranAdalah sintesis dari tiga jumlah getaran suhu dan kelembaban, yang mengacu pada tes tiga tekanan lingkungan getaran kelembaban suhu yang komprehensif. Ini dapat digunakan untuk menilai kemampuan adaptasi produk di lingkungan suhu, kelembaban dan getaran.
Dibandingkan dengan efek dari faktor tunggal, itu dapat lebih benar-benar mencerminkan kemampuan beradaptasi dari produk listrik dan elektronik untuk suhu, kelembaban dan getaran lingkungan kompleks dalam perubahan transportasi dan penggunaan aktual, dan kerusakan produk di luar, merupakan uji penting dan penting bagi keseluruhan proses pengembangan produk baru. Uji prototipe dan uji kualifikasi produk.

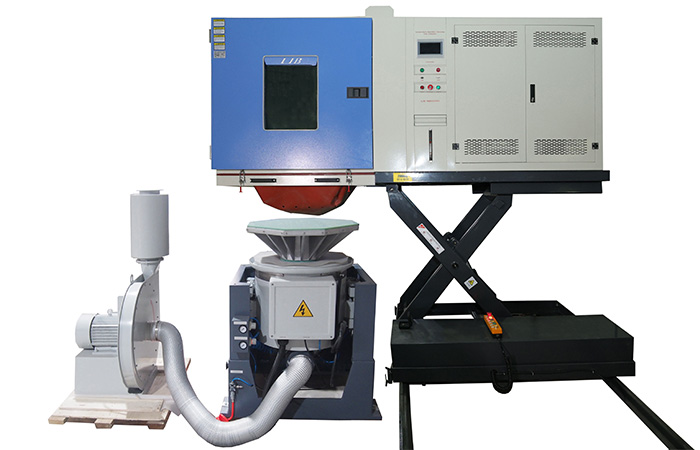

Ruang uji suhu dan kelembaban, platform pengangkat, pelat penutup untuk uji suhu dan kelembaban, pelat buta dengan kain PU, bingkai dukungan, Meja goyang horizontal dan vertikal, penguat daya, komputer, pendingin, dll. Di sini kami tidak menggambarkan isi dari ruang suhu dan kelembaban, Terutama menjelaskan meja getaran dan prinsip getarannya.
Sistem getaran terutama terbuat dari
Komponen inti yang menghasilkan getaran, dibagi menjadi meja goyang vertikal dan meja goyang horizontal, biasanya terdiri dari meja, pengurang getaran, mekanisme panduan, pegas dukungan, dll.
Tabel adalah platform di mana sampel yang dapat diuji, semangat adalah sumber daya yang menghasilkan getaran, mekanisme pemandu memastikan akurasi arah getaran, dan penyangga pegas bertindak sebagai penyangga dan dukungan.
Digunakan untuk mengontrol frekuensi getaran, amplitudo dan arah tabel getaran.
Sistem kontrol dapat mengontrol karakteristik getaran dari pengocok dengan menyesuaikan parameter output dari pengocok, seperti frekuensi, amplitudo dan fase.
Digunakan untuk mendeteksi parameter getaran dari pengocok, seperti akselerasi, kecepatan, pemindahan, dll.
Sensor mengirimkan sinyal getaran yang terdeteksi ke sistem kontrol, dan sistem kontrol secara otomatis menyesuaikan daya output dari tabel getaran sesuai dengan perbedaan antara parameter getaran set dan parameter getaran aktual untuk mencapai kontrol getaran akurat.
Getaran horizontal dan getaran vertikal suhu dan kelembaban ruang tes getaran membutuhkan pengaturan panter. Untuk getaran horizontal, pengocok biasanya dipasang di sisi atau bawah pengocok dan menyebabkan meja bergetar secara horizontal dengan menghasilkan kekuatan di arah horizontal. Untuk getaran vertikal, pengocok biasanya dipasang di bagian bawah atau atas pengocok dan menyebabkan meja bergetar secara vertikal dengan menghasilkan kekuatan ke arah vertikal.
Untuk desain mekanisme pemandu. Untuk memastikan akurasi arah getaran horizontal, mekanisme pemandu biasanya dalam bentuk rel panduan linier, penggeser, atau penggulung. Untuk mencapai getaran vertikal, kaku dan preload pegas pendukung perlu disesuaikan.
Singkatnya, ruang uji getaran suhu dan kelembaban dapat menyadari kontrol independen dan simulasi akurat getaran horizontal dan getaran vertikal melalui desain yang wajar dari struktur meja yang bergetar, pilihan mekanisme penyemangat dan pemandu yang sesuai, dan penyesuaian presisi parameter getaran melalui sistem kontrol, Yang memberikan dukungan kuat untuk uji keandalan produk.
Dalam dua pelat buta, satu dirancang khusus untuk pengujian getaran, pelat buta ini dengan kain PU. Kain PU dilengkapi dengan lubang pukulan, dan pukulan konsisten dengan pukulan meja bergetar, dan fungsi utamanya adalah untuk memperbaiki bagian uji. Karena pelat buta memiliki berat tertentu, itu juga dilengkapi dengan bingkai pendukung. Pada satu tangan, bingkai pendukung dapat mendukung pelat buta, dan di tangan lain, ini juga memberikan kenyamanan untuk penggantian pelat butaE.
Prinsip kontrol meja getaran adalah sebagai berikut: pengontrol getaran mengirimkan sinyal listrik mengemudi daya rendah secara merata ke penguat daya. Amplifier daya memperkuat sinyal listrik drive daya rendah yang diterima dan mengirimkannya ke koil penggerak shaker, sehingga menekan koil drive dari shaker untuk bergerak. Sensor akselerasi bertanggung jawab untuk mengumpulkan sinyal getaran dan mengirim sinyal getaran yang dikumpulkan ke pengontrol getaran. Pengontrol getaran memperbaiki sinyal listrik yang diterima secara real time dan kemudian mengirimnya kembali ke penguat daya untuk mencapai kontrol umpan balik putaran tertutup.

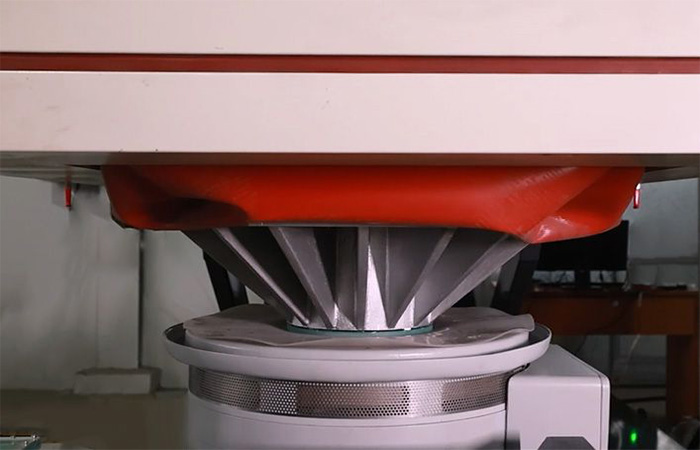

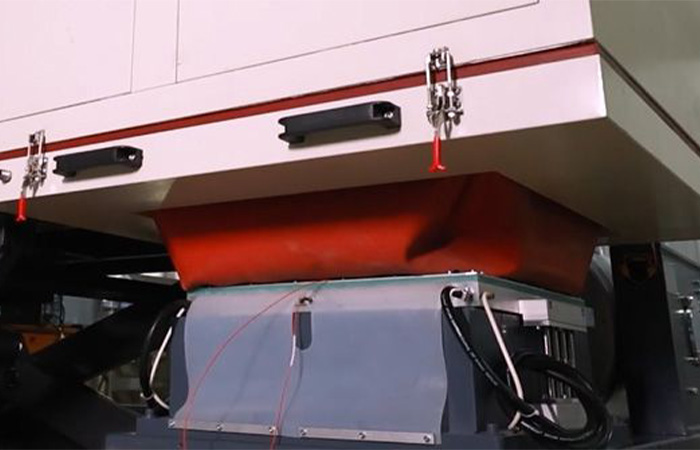

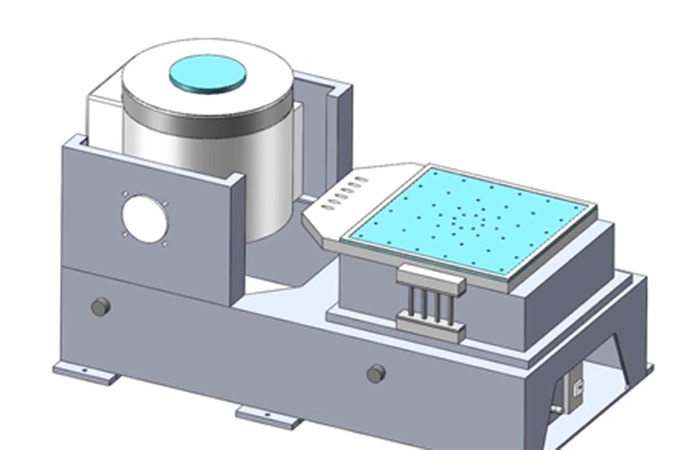

Untuk bodi meja goyang, saat tes getaran vertikal dilakukan, bagian uji dimasukkan ke dalam ruang uji, dan kemudian Ruang suhu dan kelembaban langsung dipindahkan, dan bagian uji ditempatkan pada tabel getaran vertikal, sehingga bagian uji dapat dibolak-balik ke arah vertikal. Pada tes getaran horizontal, meja getaran vertikal harus dilepas terlebih dahulu,

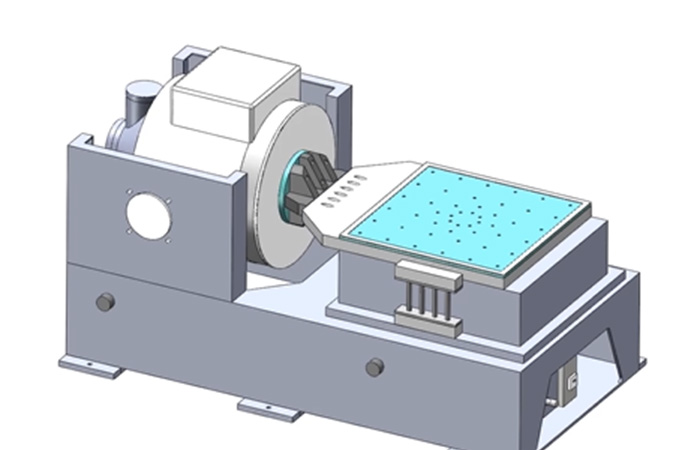

Kemudian Kepala Penghubung dipasang, dan bodi meja goyang diputar sehingga Kepala Penghubung selaras dengan meja getaran horizontal. Akhirnya, ruang uji dipindahkan ke permukaan meja goyang horizontal sehingga alat uji bolak-balik ke arah horizontal.
Singkatnya, ruang uji getaran suhu dan kelembaban dapat menyadari kontrol independen dan simulasi akurat getaran horizontal dan getaran vertikal melalui desain yang wajar dari struktur meja yang bergetar, pilihan mekanisme penyemangat dan pemandu yang sesuai, dan penyesuaian presisi parameter getaran melalui sistem kontrol, Yang memberikan dukungan kuat untuk uji keandalan produk.
