Sebuah karton bisa terlihat utuh saat tiba sementara papan di dalamnya sudah rusak — sambungan solder retak, konektor longgar, atau kontak relai yang hanya bermasalah saat beroperasi. Artikel ini menjawab pertanyaan tersebut secara langsung:getaran pengiriman diuji menggunakanruang getaryang mereproduksi gerakan acak, suhu, dan kelembapan yang dialami kemasan dalam pengangkutan truk, udara, kereta api, dan paket, sehingga para insinyur dapat melihat kegagalan sebelum pelanggan mengalaminya. Di bawah ini, kami akan membahas mengapa getaran merusak perangkat elektronik, standar mana yang berlaku (ASTM D4169, ASTM D999, ASTM D4728, ISTA 3A), cara menyusun rencana pengujian, bagaimana ruang getar LIB dikonfigurasi untuk pekerjaan ini, dan cara memilih antara tipe ruang yang sesuai untuk lini produk Anda.
Sebagian besar getaran transportasi bersifatacak, bukan gelombang sinus tunggal yang bersih. Lantai truk, sabuk penyortir paket, ruang kargo pesawat, dan tumpukan palet masing-masing menyuntikkan banyak frekuensi ke dalam kemasan sekaligus, dan karton atau bantalan busa dapat dengan mudah memperkuat energi tersebut sebagaimana menyerapnya.

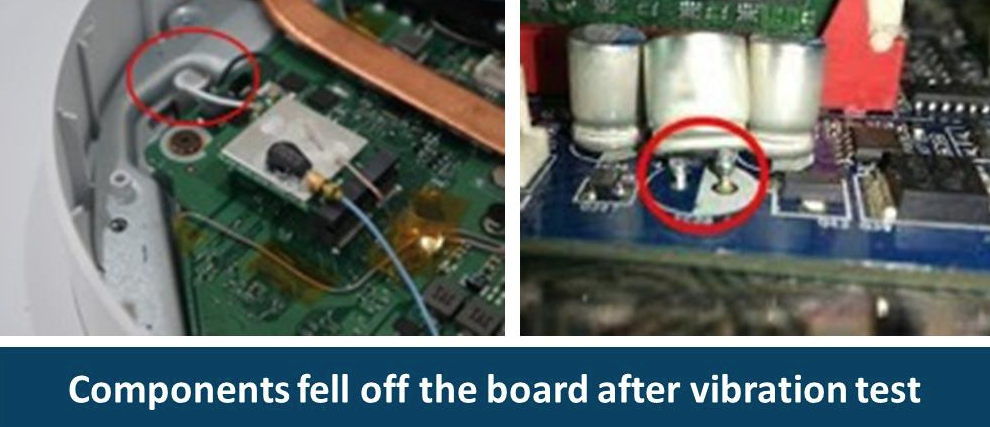

Kelelahan sambungan solder dan retak PCB.Papan sirkuit jarang rusak hanya karena satu guncangan — kerusakan terjadi akibat akumulasi. Ribuan siklus lentur kecil menciptakan retak mikro di sekitar komponen berat, heatsink, transformator, baterai, dan konektor yang dipasang di sudut. Komponen pitch halus, paket BGA, dan komponen keramik membawa beban listrik dan mekanis, sehingga mereka yang pertama menunjukkan pergeseran puncak resonansi, pad terangkat, atau sirkuit terbuka.
Kelongsoran konektor dan perpindahan kabel.Konektor menggabungkan gesekan, gaya pengunci, dan tekanan kontak, semuanya dapat terganggu oleh getaran. Harness kabel bergeser, kabel pipih bergerak, sekrup mengendur, dan isolasi bergesekan dengan tepi logam — sering kali tanpa gagal dalam pengujian daya awal, hanya gagal kemudian saat diberi beban atau setelah penanganan lebih lanjut.
Resonansi komponen.Display, kipas, induktor, baterai, antena, dan braket internal masing-masing memiliki frekuensi resonansinya sendiri. Saat bantalan mengalihkan energi getaran ke rentang tersebut alih-alih meredamnya, kerusakan justru dipercepat, bukan diperlambat.
Tahap Transportasi |
Sumber Getaran Khas |
Road |
Getaran lantai truk dan van, biasanya paling kuat pada frekuensi rendah |
Penyortiran/penanganan |
Transfer konveyor, saluran, penyortir paket |
Pergudangan |
Penumpukan palet (tekanan beban atas), pelat dermaga, pergerakan forklift |
Air |
Getaran ruang kargo plus perubahan tekanan dan suhu |
Rail |
Getaran lantai frekuensi rendah kontinu selama durasi panjang |
Karena pengiriman nyata menggabungkan beberapa dari ini dalam satu perjalanan, sampel pengujian harus berupakonfigurasi pengiriman lengkap— produk, aksesori, kabel, manual, baki dalam, karton, label, dan metode penutupan — bukan hanya papan atau unit saja.
Standar yang tepat bergantung pada berat kemasan, mode distribusi (paket, palet, udara, atau campuran), risiko produk, dan persyaratan pelanggan.
Standar |
Penggunaan Terbaik |
Parameter Kunci yang Harus Ditentukan |
ASTM D4169 |
Wadah dan sistem pengiriman |
Getaran acak truk Schedule E, biasanya PSD 1–200 Hz. Urutan truk 60 menit sering kali dibagi menjadi Rendah (0,40 Grms, 40 mnt), Sedang (0,54 Grms, 15 mnt), dan Tinggi (0,70 Grms, 5 mnt). |
ASTM D999 |
Wadah pengiriman berisi |
Metode A1 guncangan vertikal berulang, A2 guncangan putar berulang, B resonansi wadah tunggal, C resonansi palet/unit/tumpukan. Pengaturan perpindahan tetap sering menggunakan perpindahan puncak-ke-puncak 25,4 mm pada kira-kira 2–5 Hz selama 60 menit. |
ASTM D4728 |
Getaran acak unit pengiriman berisi |
Kontrol PSD dalam g²/Hz dengan Grms keseluruhan berasal dari kurva; laporan harus mencantumkan rentang frekuensi, titik henti, Grms, orientasi, durasi, berat muatan, perlengkapan, dan dasar data lapangan. |
ISTA 3A |
Paket pos hingga 70 kg / 150 pon |
Profil paket standar, kecil, datar, dan memanjang. Getaran acak dengan/tanpa beban atas pada 0,53 dan 0,46 Grms keseluruhan; getaran acak tekanan rendah opsional pada 60 kPa (truk-dan-udara) atau 70 kPa (truk saja). |
Kesimpulan insinyur:jika Anda tidak dapat menyebutkan level Grms, rentang frekuensi, dan durasi yang harus dapat ditahan produk Anda, spesifikasi pengujian belum selesai.
Mulai dengan rute aktual— paket di bawah 70 kg mengarah ke ISTA 3A; pengontrol industri terpalet lebih dekat ke ASTM D4169 atau D4728.
Tambahkan tekanan lingkungan jika berlaku— busa mengeras di penyimpanan dingin, melunak saat panas, dan kehilangan peredaman setelah kompresi; papan bergelombang kehilangan kekuatan dalam kelembapan tinggi. Pengujian ruang gabungan menangkap ini, pengujian getaran saja tidak.
Catat kondisi pengujian dengan tepat— status operasi produk, orientasi kemasan, lokasi sensor, setpoint lingkungan, dan metode inspeksi (visual, pemeriksaan torsi, uji listrik, log firmware, pemeriksaan kalibrasi, atau sinar-X).
Bandingkan input vs. respons— puncak transmisibilitas yang kuat berarti pengemasanmemasukkanenergi ke dalam produk alih-alih menyerapnya, yang langsung mengarah pada desain ulang bantalan.
Inspeksi pasca-pengujian harus melihat lebih dari sekadar lulus/gagal untuk sudut yang hancur, busa yang ambles, debu gesekan, pergerakan kabel, sekrup yang longgar, perubahan resistansi kontak, suara kipas, reset intermiten, rumah retak, dan frekuensi resonansi yang bergeser.
Ruang getar LIB menggabungkan getaran mekanis dengan suhu dan kelembapan yang terkendali dalam satu penutup, sehingga kemasan dan tata letak sensor yang sama dapat diuji pada kondisi sekitar, dingin, lembap, dan panas tanpa memindahkan sampel antar mesin.
| Kemampuan | Nilai Praktis untuk Pengujian Pengemasan |
|---|---|
| Rentang suhu: -50°C hingga +150°C | Mereproduksi pengerasan busa di gudang dingin dan pelunakan di truk panas |
| Fluktuasi suhu ±0,5°C / deviasi ±2,0°C | Menjaga kondisi termal tetap stabil saat data getaran dikumpulkan |
| Rentang kelembapan: 30%–98% RH, deviasi ±2,5% RH | Mengevaluasi kekuatan karton, perekat, label, busa, dan perilaku kontak |
| Laju pemanasan/pendinginan: 5°C/mnt | Mempersingkat transisi antara kondisi penyimpanan dan transportasi |
| Rentang frekuensi getaran: 2–4000 Hz | Mencakup gerakan transportasi frekuensi rendah dan penyaringan resonansi frekuensi lebih tinggi |
| Gaya getar terukur: 1000 kgf | Menangani beban gabungan kemasan-dan-produk yang menuntut |
| Amplifier daya digital + refrigerasi mekanis | Menjaga profil suhu/kelembapan/getaran gabungan dapat diulang dari satu pengoperasian ke pengoperasian berikutnya |
| Meja geser 600 × 600 mm dengan head expander | Area fixture praktis untuk elektronik kemasan dan sub-rakitan |
| |
Faktor |
Ruang Suhu/Kelembapan Standar |
Ruang Getar + Iklim LIB |
Mensimulasikan guncangan/getaran transportasi |
No |
Ya (2–4000 Hz, hingga 1000 kgf) |
Mensimulasikan penyimpanan dingin/panas |
Yes |
Yes |
Mensimulasikan efek kelembapan pada pengemasan |
Yes |
Yes |
Cocok untuk kualifikasi masa simpan/penyimpanan |
Yes |
Juga cocok, plus kualifikasi transit |
Cocok untuk ASTM D4169 / D999 / D4728 / ISTA 3A |
No |
Yes |
Paling cocok untuk |
Pengujian penyimpanan dan penuaan |
Kualifikasi pengiriman dan distribusi penuh |
Jika produk Anda hanya perlu bertahan di rak gudang, ruang standar mungkin sudah cukup. Jika perlu bertahan di truk, sabuk penyortir, dan ruang kargo pesawat dalam satu perjalanan, ruang gabungan adalah yang sesuai dengan mode kegagalan nyata.
Tim teknik yang mengevaluasi pemasok ruang getar biasanya bertanya lebih dari sekadar lembar spesifikasi — mereka bertanya apa yang terjadi setelah pengiriman. Untuk pelanggan LIB, ini mencakup panduan instalasi di lokasi, pelatihan operator tentang pengaturan profil PSD dan pemasangan fixture, dukungan kalibrasi, dan respons purna jual untuk program suhu-kelembapan-getaran gabungan di berbagai bidang elektronik, otomotif, telekomunikasi, surya, dan industri.
Standar apa yang digunakan untuk pengujian getaran pengemasan?
Yang paling umum adalah ASTM D4169 untuk kinerja wadah pengiriman, ASTM D999 untuk prosedur pengujian getaran pada wadah berisi, ASTM D4728 untuk getaran acak unit pengiriman berisi, dan ISTA 3A untuk paket pos hingga 70 kg / 150 lb.
Bagaimana cara memilih ruang getar untuk pengujian pengemasan elektronik?
Sesuaikan ruang dengan dimensi kemasan, massa muatan, rentang frekuensi yang diperlukan, target Grms, rentang suhu/kelembapan, area fixture, dan standar yang berlaku. Untuk elektronik, ruang yang menggabungkan suhu, kelembapan, dan getaran biasanya lebih informatif daripada getaran saja.
Elektronik mana yang paling rentan terhadap getaran transportasi?
Produk dengan komponen PCB terpasang berat, sambungan solder pitch halus, modul plug-in, display, baterai, kipas, komponen optik, relai, dan harness kabel memerlukan perhatian paling dekat selama desain kemasan.
Apakah ruang getar menggantikan uji coba pengiriman lapangan nyata?
Tidak sepenuhnya — ini melengkapinya. Pengiriman lapangan dengan instrumentasi menghasilkan data PSD nyata yang dapat diprogram kembali ke dalam ruang, memberikan pengujian lab yang dapat diulang yang melacak lingkungan distribusi aktual.
Dukungan purna jual apa yang diberikan LIB dengan ruang getarnya?
LIB mendukung ruang getarnya dengangaransi 3 tahun, dukungan teknis seumur hidup, danlayanan satu atapmencakup konsultasi proyek, konfigurasi ruang, panduan instalasi, pelatihan operator, kalibrasi, dan pemeliharaan berkelanjutan — sehingga laboratorium mendapatkan kesinambungan dukungan selama ruang digunakan, bukan hanya selama masa garansi.
|

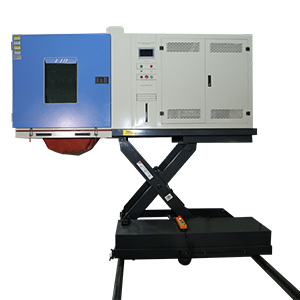

Ruang Gabungan Getaran Suhu Kelembapan — untuk produk yang memerlukan simulasi iklim dan transit secara bersamaan. |

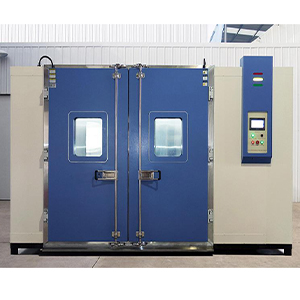

— untuk muatan palet besar atau pengujian distribusi multi-unit. |
— untuk penyimpanan, masa simpan, dan prakondisi sebelum pengujian getaran. |
Sebuah karton dapat lulus inspeksi permukaan namun tetap menyembunyikan papan yang rusak. Kelelahan solder, retak PCB, konektor yang longgar, perpindahan kabel, resonansi, dan kegagalan fungsional tersembunyi adalah risiko nyata dari getaran pengiriman — dan ruang getar adalah cara menemukannya sebelum pelanggan menemukannya lebih dulu. Rencana pengujian yang baik menggunakan produk kemasan lengkap, standar yang berlaku (ASTM D4169, ASTM D999, ASTM D4728, atau ISTA 3A), dan kriteria lulus/gagal yang terkait dengan fungsi produk aktual, bukan hanya kondisi karton.
Perlu bantuan mencocokkan ruang getar dengan persyaratan pengemasan dan distribusi Anda?Hubungi LIB Environmental Simulation Industry untuk panduan konfigurasi ruang, lembar data teknis, penawaran, atau solusi pengujian khusus yang dibangun di sekitar rute pengiriman dan profil risiko produk Anda.
