ECU otomotif jarang gagal hanya karena komponen menjadi terlalu panas atau terlalu dingin. Tantangan yang lebih besar adalah perubahan suhu yang berulang. Start dingin, panas ruang mesin, siklus pengisian daya, pengalihan daya, dan perubahan lingkungan semuanya menyebabkan pemuaian dan penyusutan terus-menerus antara material yang berbeda di dalam ECU.
Sambungan solder, laminasi PCB, kemasan semikonduktor, konektor, dan rumah masing-masing memiliki koefisien muai termal (CTE) yang berbeda. Setelah ribuan siklus, tegangan mekanis yang terakumulasi dapat menyebabkan kelelahan solder, gangguan listrik intermiten, kesalahan komunikasi, atau kegagalan total.
ARuang Siklus Suhu JESD22-A104menciptakan kembali tegangan ini dalam kondisi terkendali, membantu produsen mendeteksi risiko keandalan sebelum validasi kendaraan dan produksi massal. Ini membutuhkan kontrol suhu yang akurat, kinerja siklus yang stabil, kapasitas beban panas yang cukup, dan kemampuan untuk memantau ECU yang diberi daya selama pengujian.
Tidak yakin konfigurasi ruang mana yang cocok untuk program ECU Anda?Bicara dengan insinyur pengujian LIB— kami akan membantu Anda mencocokkan rentang suhu, beban panas, dan antarmuka kabel dengan rencana kualifikasi Anda, tanpa biaya.
Ruang Siklus Suhu JESD22-A104 adalah ruang uji lingkungan yang dirancang untuk mengevaluasi komponen dan rakitan elektronik di bawah paparan suhu tinggi dan rendah berulang.
Standar JESD22-A104, yang dikembangkan oleh JEDEC, berfokus pada pengujian siklus suhu untuk perangkat semikonduktor, kemasan, dan interkoneksi solder. Dalam aplikasi otomotif, metode ini banyak digunakan untuk:
ECU otomotif
Rakitan PCB
Modul kontrol elektronik
Kemasan semikonduktor
Evaluasi keandalan sambungan solder
Tidak seperti pengujian penyimpanan suhu sederhana, siklus suhu menciptakan tegangan mekanis dengan mengubah suhu berulang kali antara ekstrem yang ditentukan. Ini mengungkap kelemahan tersembunyi yang mungkin tidak muncul selama pengujian fungsional normal.
Misalnya, ECU mungkin lulus inspeksi suhu kamar tetapi mengalami kegagalan komunikasi CAN intermiten saat terkena siklus termal berulang. Pengujian JESD22-A104 membantu mereproduksi kondisi ini dan menghubungkan kegagalan dengan tegangan terkait suhu.
Elektronik otomotif modern menggabungkan beberapa material dengan karakteristik muai termal yang berbeda, termasuk:
Sirkuit tembaga
Material PCB FR-4
Kemasan semikonduktor silikon
Paduan solder
Rumah aluminium
Segel dan perekat polimer
Ketika suhu berubah berulang kali, material ini memuai dan menyusut pada tingkat yang berbeda. Tegangan mekanis yang dihasilkan terkonsentrasi di area yang rentan seperti sambungan solder, sudut BGA, pin konektor, dan titik pemasangan komponen.
Misalnya, ECU yang dipasang di dekat mesin mungkin mengalami:
Start dingin suhu rendah di musim dingin
Operasi suhu tinggi di dekat mesin
Perubahan suhu cepat selama pengoperasian kendaraan
Panas yang dihasilkan oleh elektronik daya
Kendaraan listrik menciptakan tantangan termal tambahan. Pengontrol baterai, pengontrol motor, dan sistem manajemen daya mengalami panas yang dihasilkan oleh kerugian pensaklaran, siklus pengisian, dan perubahan sistem pendingin.
Pengujian siklus suhu membantu mendeteksi:
Kelelahan sambungan solder
Retak BGA
Delaminasi PCB
Peningkatan resistansi kontak konektor
Kerusakan kemasan semikonduktor
Deformasi rumah dan segel
Banyak kegagalan ECU bersifat intermiten daripada permanen. Retakan mungkin hanya terbuka pada suhu rendah atau suhu tinggi, menyebabkan gangguan komunikasi singkat, reset ECU, atau kode masalah diagnostik. Pengujian siklus termal membuat kegagalan ini dapat diulang dan terukur.
JESD22-A104 mengevaluasi komponen elektronik melalui transisi suhu berulang dalam lingkungan gas. Profil pengujian ditentukan oleh beberapa parameter kritis:
Suhu rendah (Tmin)
Suhu tinggi (Tmax)
Waktu perendaman (soak)
Laju perubahan suhu (ramp rate)
Jumlah siklus
Suhu sampel (bukan suhu udara ruang)
Suhuproduksebenarnya lebih penting daripada suhu udara ruang. Pengujian yang dirancang dengan benar memerlukan verifikasi menggunakan termokopel yang dipasang pada sampel itu sendiri, bukan hanya sensor ruang.
Kondisi suhu umum JESD22-A104.01:
Kondisi |
Suhu Rendah |
Suhu Tinggi |
A |
-55°C |
+85°C |
B |
-55°C |
+125°C |
C |
-65°C |
+150°C |
G |
-40°C |
+125°C |
H |
-55°C |
+150°C |
M |
-40°C |
+150°C |
Untuk pengujian keandalan interkoneksi solder, praktik umum meliputi:
Laju ramp terkontrol, biasanya ≤15°C/mnt (10–14°C/mnt lebih disukai)
Mode Perendaman 1–4, memerlukan waktu minimal 1/5/10/15 menit di setiap ekstrem
1–2 siklus/jam untuk pekerjaan solder, dengan waktu siklus di bawah 30 menit umumnya dihindari
Pemantauan suhu sampel yang akurat, bukan hanya udara ruang
Transfer beban ruang-ganda selesai dalam waktu kurang dari satu menit
Kondisi yang dipilih harus sesuai dengan aplikasi otomotif sebenarnya dan dokumen kualifikasi yang mengatur (JESD22-A104, AEC-Q100/Q200, ISO 16750-4, atau spesifikasi berbasis LV 124 milik OEM). Profil yang lebih keras tidak selalu berarti pengujian yang lebih baik — tegangan berlebihan dapat menciptakan kegagalan yang tidak pernah terjadi dalam penggunaan kendaraan nyata, membuang waktu mengejar masalah yang tidak ada.
Pengujian siklus termal ECU yang andal harus dirancang berdasarkan aplikasi produk, lingkungan pemasangan, dan mekanisme kegagalan yang diharapkan. Profil suhu generik mungkin tidak secara akurat mewakili kondisi kendaraan nyata.
Sebelum pengujian, insinyur harus menentukan:
Suhu minimum dan maksimum
Jumlah siklus
Laju perubahan suhu
Waktu perendaman
Kondisi pengujian dengan atau tanpa daya
Persyaratan pemantauan listrik
Untuk kualifikasi ECU otomotif, profil seperti -40°C hingga +125°C umum digunakan, tetapi kondisi yang benar bergantung pada lokasi kendaraan, tipe komponen, dan persyaratan OEM. ECU powertrain, sistem manajemen baterai, dan modul elektronik kabin mungkin masing-masing memerlukan kondisi berbeda karena lingkungan operasinya berbeda.
ECU harus dipasang dengan perlengkapan yang memungkinkan aliran udara cukup di sekitar sampel. Sensor suhu harus ditempatkan di lokasi kritis, seperti:
Kemasan prosesor
Komponen daya
Area tengah PCB
Bagian konektor
Profil suhu yang diukur dalam ruang kosong tidak mewakili kondisi sebenarnya dari pengujian ECU berbeban — selalu verifikasi dengan perlengkapan nyata, kabel, dan massa sampel terpasang.
Banyak pengujian ECU otomotif memerlukan operasi dengan daya selama siklus termal. Pemantauan tipikal meliputi:
Arus suplai
Komunikasi CAN / LIN / Ethernet
Sinyal output
Kejadian reset
Perubahan resistansi
Ruang yang sesuai harus menyediakan port akses kabel yang tersegel untuk menghubungkan peralatan pemantauan eksternal tanpa mengorbankan kinerja penyegelan ruang. Catat suhu udara-ruang dan produk secara terpisah — ECU berbeban bisa tertinggal dari pembacaan udara hingga beberapa menit.
Setelah menyelesaikan pengujian, insinyur mengevaluasi apakah ECU memenuhi persyaratan fungsional dan struktural. Analisis kegagalan dapat mencakup:
Inspeksi visual
Inspeksi sinar-X
Analisis penampang / dye-and-pry
Perbandingan performa listrik
Pemeriksaan sambungan solder
Laporan akhir harus mencakup profil pengujian, data suhu sampel, nomor siklus, hasil pemantauan listrik, dan kondisi kegagalan. Inilah yang mengubah siklus suhu dari paparan lingkungan sederhana menjadi evaluasi keandalan yang dapat dipertahankan.
Memilih ruang JESD22-A104 memerlukan lebih dari sekadar memeriksa rentang suhu di lembar data. Ruang harus sesuai dengan ukuran ECU, konsumsi daya, profil pengujian, dan persyaratan pemantauan.
Rentang Suhu dan Kemampuan Siklus— Elektronik otomotif umumnya memerlukan -40°C hingga +125°C, -40°C hingga +150°C, atau, untuk lingkungan ekstrem, hingga -70°C. Ruang harus menahan kedua ekstrem secara stabil sambil mengendalikan laju transisi yang ditentukan oleh standar.
Kapasitas Beban Panas untuk Pengujian ECU Berdaya— ECU yang diberi daya menghasilkan panas tambahan di dalam ruang. Pertimbangkan jumlah ECU yang diuji secara bersamaan, daya operasi ECU, penyerapan panas perlengkapan, dan peralatan kabel/pemantauan. Ruang dengan kapasitas beban panas yang tidak memadai mungkin mencapai setpoint suhu udara tetapi tetap gagal membawasampelke suhu yang diperlukan.
Ukuran Ruang dan Desain Aliran Udara— Ruang kerja memerlukan ruang untuk sampel ECU, perlengkapan, sensor, dan sambungan kabel. Volume yang lebih besar tidak otomatis lebih baik — aliran udara yang merata di sekitar sampel lebih penting daripada kapasitas mentah.
Feedthrough Listrik dan Pemantauan Data— Ruang yang sesuai harus mendukung feedthrough CAN, LIN, Ethernet, termokopel, dan pengukuran resistansi sehingga insinyur dapat memantau perilaku ECU secara terus-menerus selama ribuan siklus.
Masih membandingkan spesifikasi ruang dari berbagai pemasok?Kirimkan dimensi ECU Anda, konsumsi daya, dan standar targetdan kami akan merekomendasikan konfigurasi — tanpa kewajiban.
Xi'an LIB Environmental Simulation Industry telah merancang dan memproduksi ruang uji lingkungan sejak 2009, dengan peralatan yang digunakan di laboratorium keandalan elektronik otomotif, semikonduktor, dan PCB. Ruang LIB untuk pengujian ECU dapat dikonfigurasi untuk rentang suhu, ukuran ruang, beban panas, akses kabel, dan sistem pemantauan, serta mendukung:
Pengujian siklus suhu JESD22-A104
Validasi keandalan ECU otomotif
Kualifikasi komponen elektronik
Pengujian tegangan termal PCB
Evaluasi ketahanan lingkungan
Spesifikasi utama:
| Parameter | Spesifikasi |
|---|---|
| Rentang Suhu | -20°C hingga +150°C / -40°C hingga +150°C / -70°C hingga +150°C |
| Laju Pemanasan & Pendinginan | 10°C/mnt standar; konfigurasi 15°C/mnt tersedia |
| Fluktuasi Suhu | ±0.5°C |
| Deviasi Suhu | ±2.0°C |
| Kapasitas Ruang Kerja | 100 L – 1.000 L |
| Beban Panas Terukur | 1.000 W |
| Kontroler | Layar sentuh yang dapat diprogram |
| Komunikasi | Ethernet / USB |
| Material Interior | Baja tahan karat SUS304 |
| Refrigerasi | Sistem kompresi mekanis |
| Kebisingan Maksimum | 65 dBA |
 | |
|
|
|
| Ruang Kerja Kuat | Lubang Kabel | Rom |
Pengujian keandalan otomotif sering kali berjalan hingga ratusan atau ribuan siklus selama berminggu-minggu operasi terus-menerus. Ruang LIB dibangun untuk siklus durasi panjang yang stabil dengan profil yang dapat diprogram, operasi siklus otomatis, perekaman data, sirkulasi udara paksa, dan perlengkapan uji khusus. Untuk pengujian ECU berdaya, port kabel tersegel memungkinkan koneksi ke sistem pemantauan eksternal tanpa merusak kinerja ruang.
Komponen otomotif yang berbeda membutuhkan pengaturan pengujian yang berbeda. LIB menyesuaikan ruang berdasarkan dimensi ECU, jumlah sampel, pembangkitan panas, antarmuka kabel, desain perlengkapan, dan profil suhu khusus — jadi Anda tidak dipaksa untuk menyesuaikan rencana pengujian Anda ke kotak off-the-shelf yang tetap.
Minta penawaran khusus → Beritahu kami tipe ECU Anda, standar target (JESD22-A104 / AEC-Q100 / ISO 16750-4 / LV 124), dan jumlah sampel, dan insinyur kami akan mengusulkan konfigurasi ruang dalam 1 hari kerja.
Kualifikasi ECU jarang berhenti pada siklus suhu. Produsen biasanya memasangkannya dengan pengujian lingkungan lain untuk memvalidasi keandalan produk secara lengkap. LIB menyediakan berbagai lengkap:
|

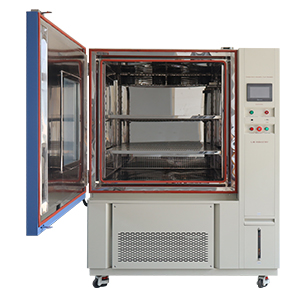

— pengujian ketahanan iklim dan kelembaban untuk elektronik otomotif di seluruh kondisi penyimpanan, transportasi, dan operasi. |
— transisi suhu dua-zona atau tiga-zona yang lebih cepat untuk analisis kompatibilitas material dan tegangan solder/kemasan, melengkapi siklus JESD22-A104. |
|

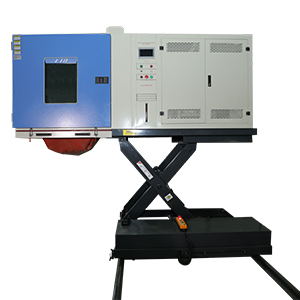

— getaran mekanis dan simulasi transportasi, sering dikombinasikan dengan siklus termal untuk validasi ECU lingkungan gabungan. |
— untuk pengujian perubahan suhu JESD22-A104 dan IEC 60068-2-14 pada komponen dan rakitan. |
Jelajahi jajaran lengkap ruang uji LIB →atau hubungi kami untuk rencana pengujian termal + getaran gabungan untuk program ECU tunggal.
Ruang Siklus Suhu JESD22-A104 membantu produsen otomotif mengidentifikasi risiko keandalan tersembunyi yang disebabkan oleh tegangan termal berulang. Untuk aplikasi ECU, kontrol suhu produk yang akurat, laju ramp yang terkendali, kapasitas beban panas yang cukup, dan pemantauan listrik sangat penting untuk hasil yang berarti.
Pemilihan ruang harus dimulai dengan ukuran ECU, daya operasi, rentang suhu, persyaratan siklus, koneksi pemantauan, dan standar kualifikasi yang berlaku — bukan hanya rentang suhu di lembar spesifikasi.
Dengan menggabungkan kontrol suhu yang andal dengan konfigurasi yang berfokus pada aplikasi, ruang siklus suhu LIB membantu produsen elektronik otomotif meningkatkan ketahanan produk dan mengurangi kegagalan tak terduga selama validasi dan produksi kendaraan.
Untuk Apa Ruang Siklus Suhu JESD22-A104 Digunakan?Ini digunakan untuk mengevaluasi komponen, rakitan PCB, sambungan solder, dan sistem elektronik otomotif di bawah perubahan suhu tinggi dan rendah berulang untuk mengidentifikasi kegagalan kelelahan termal sebelum validasi kendaraan.
Bagaimana Siklus Suhu Berbeda dari Pengujian Kejut Termal?Siklus suhu mengendalikan laju transisi dan waktu tinggal untuk mensimulasikan perubahan lingkungan berulang. Kejut termal menggunakan transisi jauh lebih cepat antar zona, menciptakan gradien termal yang lebih kuat dan mekanisme kegagalan yang berbeda.
Apakah Pengujian ECU Dapat Dilakukan Saat Diberi Daya?Ya. Siklus termal ECU berdaya dapat memantau komunikasi CAN, LIN, dan Ethernet, konsumsi arus, output, dan kejadian reset, asalkan ruang memiliki akses kabel tersegel dan kontrol keselamatan yang tepat.
Bagaimana Saya Memilih Ruang Siklus Suhu yang Tepat?Pertimbangkan ukuran ECU, jumlah sampel, pembangkitan panas, rentang suhu yang diperlukan, jumlah siklus, kebutuhan pemantauan listrik, dan standar yang berlaku.
Garansi Apa yang Diberikan LIB untuk Ruang Siklus Suhu-nya?Setiap ruang LIB, termasuk konfigurasi JESD22-A104 untuk pengujian ECU otomotif, dilengkapi dengan garansi standar 36 bulan (3 tahun) yang mencakup sistem refrigerasi, kontroler, dan komponen inti — jauh melampaui garansi 12 bulan yang umum di banyak pesaing, mencerminkan keyakinan pada ketahanan ruang uji SUS304 dan sistem kompresi mekanis.
Apakah LIB Hanya Membuat Ruang Siklus Suhu?Tidak. Selain ruang siklus suhu JESD22-A104, LIB memproduksi berbagai lengkap peralatan uji lingkungan, termasuk ruang suhu & kelembaban, ruang kejut termal, sistem uji getaran, ruang tekanan rendah/ketinggian, dan ruang uji semprotan garam/korosi — memungkinkan produsen elektronik otomotif untuk mengadakan laboratorium uji keandalan lengkap dari satu pemasok.
Kirimkan dimensi ECU Anda, rentang suhu target, jumlah siklus, dan standar kualifikasi (JESD22-A104, AEC-Q100, ISO 16750-4, atau LV 124), dan insinyur LIB akan mengusulkan konfigurasi ruang dan penawaran — biasanya dalam 1 hari kerja.
