Peralatan Uji IPX9K

Name: Peralatan Uji IPX9K
Brand: Xi'an LIB Environmental Simulation Industry

Dibandingkan dengan peralatan uji tahan air konvensional, pengujian IPX9K berfokus padaTahan guncangan air dunia nyata, Industri LIBPeralatan Uji IPX9K adalah ruang uji lingkungan yang mensimulasikan suhu tinggi dan semprotan tekanan tinggi untuk menguji tahan air DUT. IPX9K adalah peringkat tertinggi saat ini tersedia untuk perlindungan pengecatan air. Ada berbagai model dan ukuran untuk dipilih, dan juga dapat disesuaikan sesuai dengan kebutuhan khusus pelanggan. Menyediakan laboratorium IP baru satu atap untuk pelanggan.

Sangat cocok untuk produk yang harus menahanPembersihan air panas tekanan tinggi, dampak hujan luar ruangan, dan lingkungan layanan yang keras, Seperti komponen otomotif, elektronik luar ruangan, dan penutup listrik tersegel.

Garansi 3 tahun, layanan seumur hidup. LIB akan memandu tes Anda. Silakan hubungi kami untuk penawaran.

Model: R9K-600, R9K-1200, R9K-1900

Standar: ISO 20653, IEC 60529, UL 50E, UL 1598, UL 153, UL1573, UL 60950, IPX9K

Fitur dan manfaat perlengkapan uji IPX9K

1. Kombinasi panas, ingress air, dan tekanan tinggi digunakan untuk mengukur efek degradasi pada segel, konektor, kabel, dan peralatan pemasangan. Sistem memberikanTekanan air hingga 8000-10000 Mako,Suhu semprot dapat disesuaikan hingga 88 °C, DanEmpat sudut semprot tetap (0 °, 30 °, 60 °, 90 °)Untuk mengsimulasikan pembersihan dunia nyata ekstrim dan kondisi operasi.

2. Kinerja penyegelan yang baik, dan wiper dipasang di pintu untuk memfasilitasi observasi situasi uji. Ruang fiturJendela observasi kaca isolasi lapisan ganda, AnKunci pintu elektromagnetik, Dan aStruktur segel tahan tekanan tinggi, Memastikan tekanan internal stabil dan operasi aman selama pengujian IPX9K berkelanjutan.

3. Presisi lebih tinggi: lubang nosel mengadopsi teknologi pemrosesan laser, yang memiliki presisi lebih tinggi.Nozel baja anti karat Ø0.8mmDibor laser untuk menjaga akurasi dimensi yang ketat, mendukung pengiriman jet air sesuai diBar 80 100Dan meningkatkan uji repeatabilitas.

4. Kontrol tekanan aliran menggunakan katup solenoid untuk mengontrol aliran dan tekanan, dan meteran aliran digital menunjukkan aliran. Sistem mempertahankanLaju aliran air 14-16 L/menitDengan pemantauan digital real time, memungkinkan penyesuaian yang tepat dan kontrol stabil sepanjang seluruh siklus uji IPX9K.

Spesifikasi peralatan uji IPX9K

Model	R9K-1200
Dimensi Internal (mm)	100012001000
Dimensi keseluruhan (mm)	125017002050
Volume Interior (L)	1200
Sudut semprotan air	0 °, 30 °, 60 °, 90 °
Suhu semprotan air	Sekitar ~ 88 ℃ (dapat disesuaikan)
Nosel semprot	Empat, 30 detik setiap posisi
Jarak dari semprotan air ke spesimen	10 ~ 15cm
Tekanan air	8000-10000 Pete (dapat disesuaikan)
Laju aliran air	14L-16L/min
Menguji kecepatan Platform	5 ± 1 r.p.m
Menguji tinggi Platform	200-400 nm (dapat disesuaikan)
Platform penguji diameter	600mm
Elemen pemanas	Pemanas Nichrome
Pengontrol	Pengontrol layar sentuh LCD warna dapat diprogram, koneksi Ethernet
Kunci pintu	Kunci elektromagnetik
Sistem suplai air	Tangki penyimpanan air; Pompa penguat; Pasokan air otomatis; Sistem pemurnian air;
Perangkat keamanan	Perlindungan kelebihan suhu; Perlindungan kelebihan arus; Perlindungan kekurangan air; Perlindungan kebocoran bumi; Perlindungan urutan fase
Bahan eksterior	Pelat baja dengan lapisan pelindung
Bahan Interior	SUS304 stainless steel
Jendela observasi	Kaca Isolasi lapisan ganda dengan wiper

Aplikasi ruang uji IPX9K

IPX9K adalah peringkat tahan air tertinggi yang mematuhi standar IEC60529 saat ini, dan ruang uji Ipx9k juga dapat melakukan tes di bawah ISO 20653, DIN 40050, 9-9, dan lain-lain.

Ruang pengujian IPX9K banyak digunakan dalam otomotif, elektronik, aerospace dll., produk lapangan ini perlu menjalani pengujian IPx9k untuk memverifikasi penyegelan dan perlindungan mereka dalam kondisi goncangan air tekanan tinggi. JELAJAHIPeralatan Uji IPX4Untuk pengujian tingkat rendah.

Detail peralatan uji IPX9K


Ruang kerja uji Stainless Steel tekanan tinggi	Nosel IPX9K tekanan tinggi yang sesuai standar
Baja tahan karat SUS304, ruang tertutup tahan korosi dan memastikan daya tahan dalam kondisi semprotan tekanan tinggi terus-menerus.	4 nozel baja tahan karat presisi (Ø0.8mm) diposisikan pada 0 °, 30 °, 60 ° dan 90 °, memberikan jet air hingga 100 bar dan 80 ℃.

Sistem stabilisasi tekanan dan sirkulasi ulang air yang disaring	Meja putar tes putar dengan antarmuka daya tahan air
Desain lingkaran tertutup dengan penyaringan, menjaga tekanan air dan suhu stabil untuk repeatable IPX9K pengujian.	Platform berputar tugas berat dengan antarmuka listrik tersegel, memungkinkan pengujian spesimen yang bertenaga aman selama rotasi.

Prinsip kerja peralatan uji IPX9K

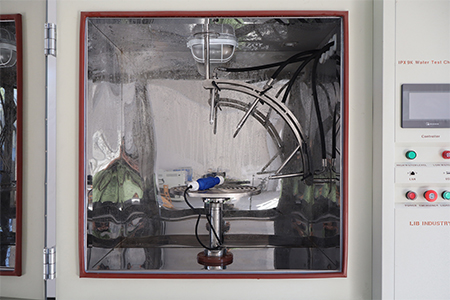

Sebelum uji, spesimen ditempatkan pada turntable yang dirancang M6 lubang sekrup dengan sekrup untuk menahan spesimen. Ketika peralatan uji Ipx9k dimulai, aliran air dikontrol oleh pengukur tekanan dan pengukur aliran, konektor daya tahan air pada meja putar memberi energi pada bagian uji.

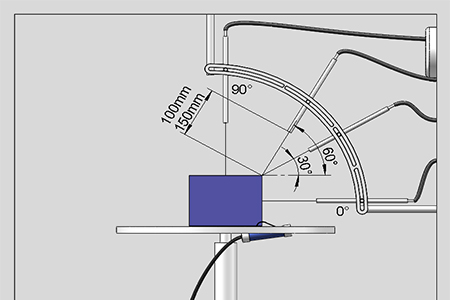

Air tersebut disemprotkan dari empat sudut 0 °, 30 °, 60 ° dan 90 ° masing-masing untuk 30 detik dalam ruang uji Ipx9k. Dan uji semprotan air dilakukan pada tekanan tinggi (8000-10000Kpa), suhu tinggi (88 °C) dan tingkat aliran air 14-16L/menit, untuk menguji ketahanan penetrasi air produk.


Bagaimana memilih ruang uji tahan air IPX9K yang tepat?

Menurut ukuran dan jumlah pengujian pieces, pilih ukuran peralatan uji Ipx9k yang sesuai, model R9K-1200 dengan volume interior 1200l yang dapat memenuhi sebagian besar tes pieces, sementara itu Anda dapat menyesuaikan ukuran.
Mampu melakukan tes standar otoritas: ruang uap Ipx9k opsional dapat memenuhi standar lebih lanjut dan tingkat perlindungan, termasuk ISO 20653, IPX1K ke IPX6K, IPX1 hingga X8, SAE J 575, JIS D 0203, GMW16001, MIL STD 810 dan lainnya.
Sistem siklus air: serangkaian pipa air diatur dalam tesyer Ipx9k untuk membentuk sistem sirkulasi air, yang sangat mengurangi konsumsi air.

Insinyur industri LIB dapat membantu dalam memilih atau menyesuaikan solusi IPX9K yang paling sesuai berdasarkan ukuran produk Anda, standar uji, dan tata letak laboratorium. Tinggalkan persyaratan Anda dan Teknisi kami akan merespons dengan rekomendasi yang disesuaikan dalam waktu 1 ~ 3 jam.
